Da admin In questo tutorial vediamo come creare Acciaio ed acciaio satinato con vray e 3d studio.
Un po di tempo fa ho scritto un articolo sulla creazione del materiale acciaio, ma per problemi con il server le immagini si erano perse, ho riscritto di nuovo l’articolo sperando che non ci siano più problemi.
Creiamo un materiale acciaio, impostiamo il diffuse su un colore nero.
Per quanto riguarda il reflect cioè la percentuale di riflessione impostiamo una percentuale abbastanza alta tipo 242 e impostiamo a 15 il maxdepth per ottenere un effetto più accurato nella riflessione.
Attiviamo una riflessione di tipo fresnel molto più realistica, sblocchiamo il FRESNEL IOR cliccando sulla L accanto alla voce FRESNEL REFLECTION, sbloccato il valore scriviamo un valore IOR pari a 15
L’effetto è abbastanza buono solo che le riflessioni sono completamente nere, correggere questo difetto è abbastanza semplice
Andiamo nel pannello VRAY ENVIRONMENT la sottovoce REFLECTION/refraction serve ad impostare appunto il colore delle riflessioni in questo caso come vediamo è impostato il colore nero che crea il difetto visto prima.

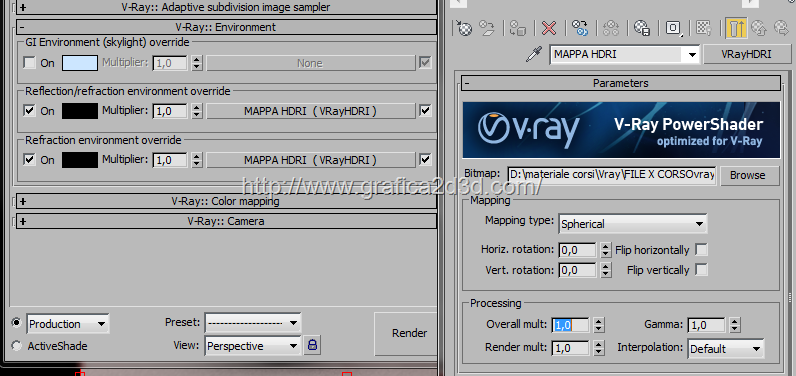

Un effetto molto più piacevole si ottiene caricando una mappa di tipo hdri come riflessione, clicchiamo quindi su none di reflection/refraction e carichiamo una mappa hdri
Per poter editare la mappa hdri copiamola in uno slot vuoto dei materiali e nel pannello della mappa impostiamo una mappa con mapping type Spherical

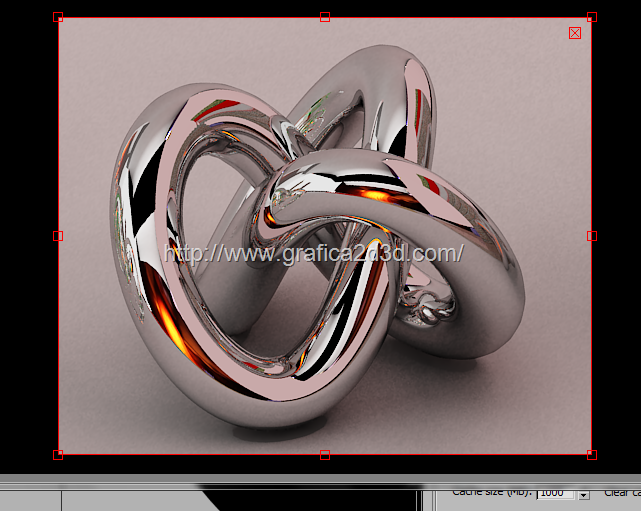

L’effetto che otteniamo è molto più reale come vediamo sotto

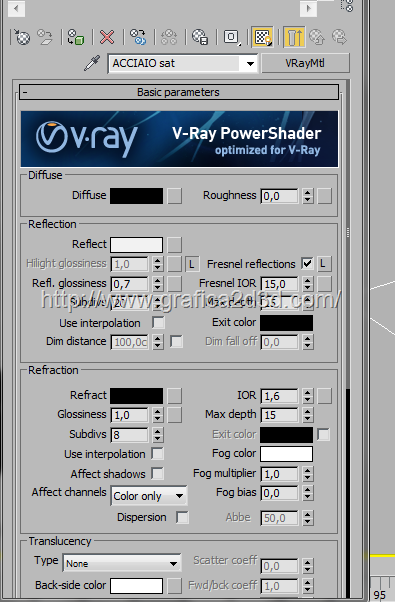

Se invece volessimo un acciaio satinato, alla situazione precedente abbasso il valore REFL GLOSSINESS a 0,88 nel momento in cui scendo sotto il valore 1 il materiale comincia ad essere satinato ovvero la riflessione inizia ad essere sempre più sfumata, un valore 0 mi darebbe una massima sfumatura.
Nel subdiv imposto la qualità della sfumatura. Il valore di default 8 è un pò troppo basso lo porto ad un valore di 32 per avere una sfumatura più pulita

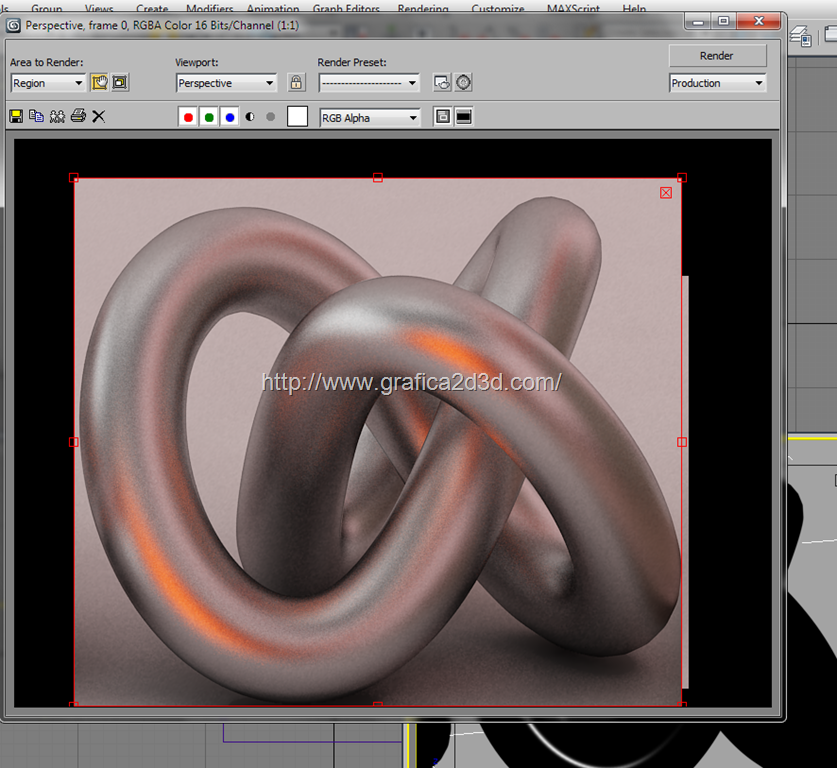

L’effetto ottenuto è quello che vediamo sotto
Se cerchi altri tutorial su sui principali programmi trattati nel nostro blog puoi consultarli da qui:
3DSTUDIO ARCHICAD ARTLANTIS AUTOCAD CATIAV5 PHOTOSHOP REVIT RHINOCEROS SKETCHUP SOLIDWORKS VRAY VRAY 3D STUDIO VRAY RHINOCEROS VRAY SKETCHUP
Se sei interessato ai nostri corsi di formazione, in sede o online, puoi contattarci tramite il modulo contatti
Puoi visionare i corsi di cui ci occupiamo dalla pagina FORMAZIONE
Puoi leggere le recensioni dei nostri allievi sulla nostra pagina FACEBOOK
“la percentuale di riflessione impostiamo una percentuale abbastanza alta tipo 242”
puoi indicarmi dove la imposti?
se clicchi sul colore nero accanto a reflection vedi che si apre un pannello colore, se abbassi il colore nero versoilbianco vedi che le caselle accanto r g b e value cambiano. Il valore 242 èil numero che compare in value per raggiungere il colore di bianco che imposta la riflessione
