Da admin Archicad inserisci dwg con il foglio di lavoro
Molto spesso capita di lavorare in archicad partendo da una base dwg da ricalcare, questo rende molto più veloce la realizzazione del 3d in archicad, rispetto a lavorare con un foglio completamente bianco.
Ci sono vari modi per importare un dwg autocad in archicad, uno dei metodi più corretti è quello di importarlo in un foglio di lavoro e poi renderlo visibile come sottolucido.
Vediamo la procedura, innanzitutto in archicad creiamo un nuovo foglio di lavoro
Dal navigatore a destra tasto destro su foglio modello crea nuovo foglio modello
Dalla barra di sinistra scegliamo inserisci disegno e clicchiamo sullo schermo
Selezioniamo il dwg e clicchiamo su apri

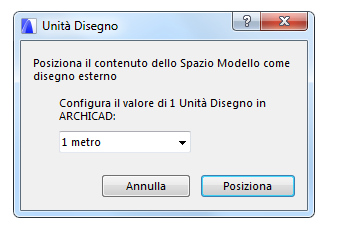

Impostiamo la scala in cui è stato disegnato, nel mio caso metri
Il disegno viene importato nel foglio di lavoro, a questo punto passiamo nella pianta del piano terra ed apriamo la palette sottolucidi
Attiviamolo e scegliamo sfoglia per il sottolucido di riferimento
Dall elenco scegliamo il foglio di lavoro precedentemente creato e diamo l’ ok
Il dwg appare come sottolucido nel piano terra
Con il comando sposta possiamo spostare il sottolucido posizionandolo al centro dell’area
