Da admin Qualche tempo fa ho dovuto realizzare una volta conica un po’ particolare, la pianta da coprire di forma trapezoidale
Le due frecce misuravano
5 metri e 3.20 metri
In più l’altezza dei piediritti era sfalsata di 50 cm come si può vedere sotto da un abbozzo di sezione sotto
In autocad non è molto complicata da realizzare, ma con archicad è un po’ più complesso, utilizzando archi forma plugin di archicad che consente di modellare anche forme più complesse penso di esserci riuscito.
Queste le fasi :
1. Ho ridisegnato i due archi come polilinee 3d di archi forma, in quanto il plugin non legge gli archi nativi di archicad

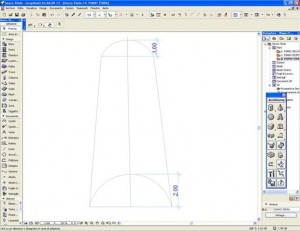

Il primo arco l’ho posizionato alla quota 0.00
Il secondo arco l’ho posizionato a quota 9.19 che è poi la lunghezza del vano da coprire
Per entrambe le polilinee ho impostato una risoluzione almeno di 36
primo arco
secondo arco

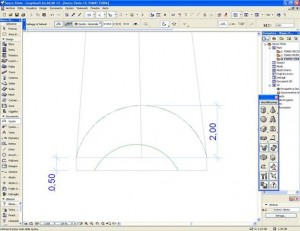

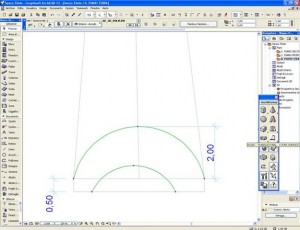

Posiziono i due archi sfalsandoli di 50 cm
li seleziono e attivo il comado crea sperficie ruled
indico 2 punti il primo sulla prima curva, il secondo sulla seconda curva
scelgo il materiale ed imposto una risoluzione della superficie di almeno 36

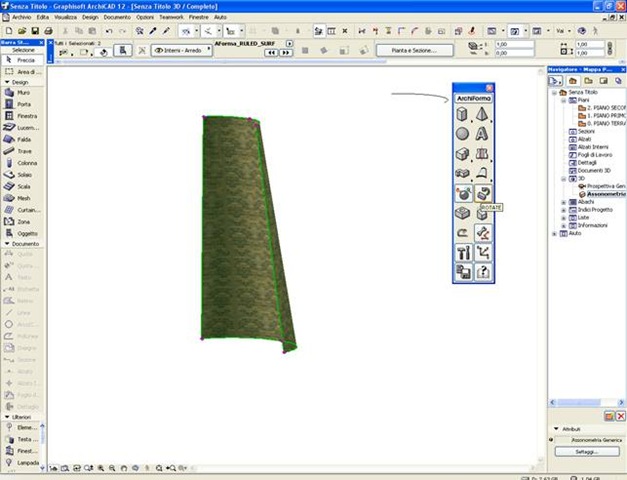

Ottengo la volta in verticale, che ruoto di 90 gradi con l’apposito comando ruota per gli oggetti di archiforma
Ho posizionato due muri non inclinati per controllare l’effettivo sfalsamento di 50 cm della volta
Le due frecce misuravano
5 metri e 3.20 metri
In più l’altezza dei piediritti era sfalsata di 50 cm come si può vedere sotto da un abbozzo di sezione sotto
In autocad non è molto complicata da realizzare, ma con archicad è un po’ più complesso, utilizzando archi forma plugin di archicad che consente di modellare anche forme più complesse penso di esserci riuscito.
Queste le fasi :
1. Ho ridisegnato i due archi come polilinee 3d di archi forma, in quanto il plugin non legge gli archi nativi di archicad
Il primo arco l’ho posizionato alla quota 0.00
Il secondo arco l’ho posizionato a quota 9.19 che è poi la lunghezza del vano da coprire
Per entrambe le polilinee ho impostato una risoluzione almeno di 36
primo arco
secondo arco
Posiziono i due archi sfalsandoli di 50 cm
li seleziono e attivo il comado crea sperficie ruled
indico 2 punti il primo sulla prima curva, il secondo sulla seconda curva
scelgo il materiale ed imposto una risoluzione della superficie di almeno 36
Ottengo la volta in verticale, che ruoto di 90 gradi con l’apposito comando ruota per gli oggetti di archiforma
Ho posizionato due muri non inclinati per controllare l’effettivo sfalsamento di 50 cm della volta
