Autocad : crea un prospetto partendo da un 3d con solprof

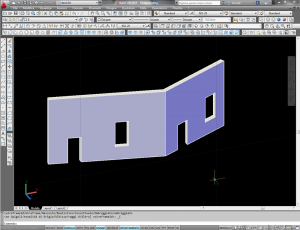

Vediamo come creare un prospetto partendo da un 3d con solprof la domanda mi è stata posta da un lettore del blog, ovvero come ricavare da un 3d i prospetti bidimensionali partiamo da un semplice 3d, una parete con alcune bucature

poniamoci dal pannello viste in una delle viste di prospetto che ci interessano

sono passato allo stile visualizzazione nascosto per visualizzare meglio le linee del prospetto
A questo punto i principali metodi per rendere bidimensionale un 3d di autocad sono

1. attraverso il comando solprof
2 creando un file dxb
In questo esempio vediamo come crearlo con il primo metodo ovvero attraverso il comando solprof
Affinche il comando solprof funzioni bisogna lavorare nella finestra layout

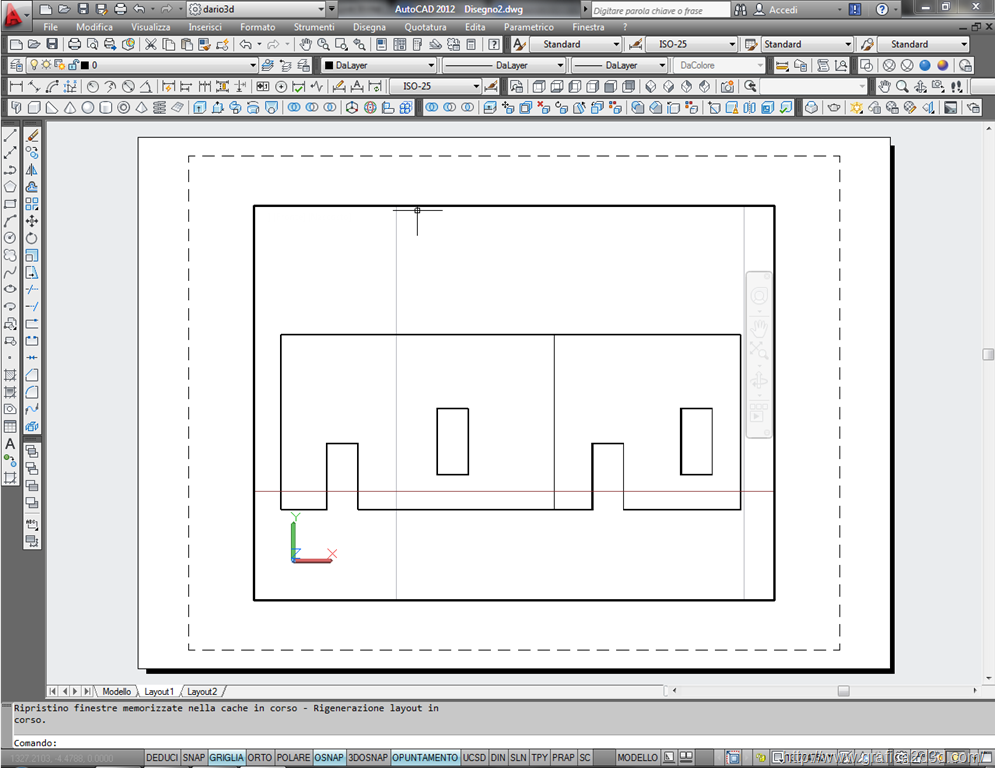

passiamo quindi in finestra layout e mettiamo in scala la finestra

rendiamo attiva la finestra cliccandoci all’interno (il bordo della finestra diventa neretto)
a questo punto scriviamo solprof nella riga di comando
ci viene chiesto di selezionare l’oggetto, selezioniamo sul muro 3d

in ordine nella riga di comando ci verranno chieste alcune impostazioni, su come verrà creato il prospetto, tipo visualizza linee nascoste su layer separati, rispondiamo si o no a secondo del risultato che vogliamo ottenere

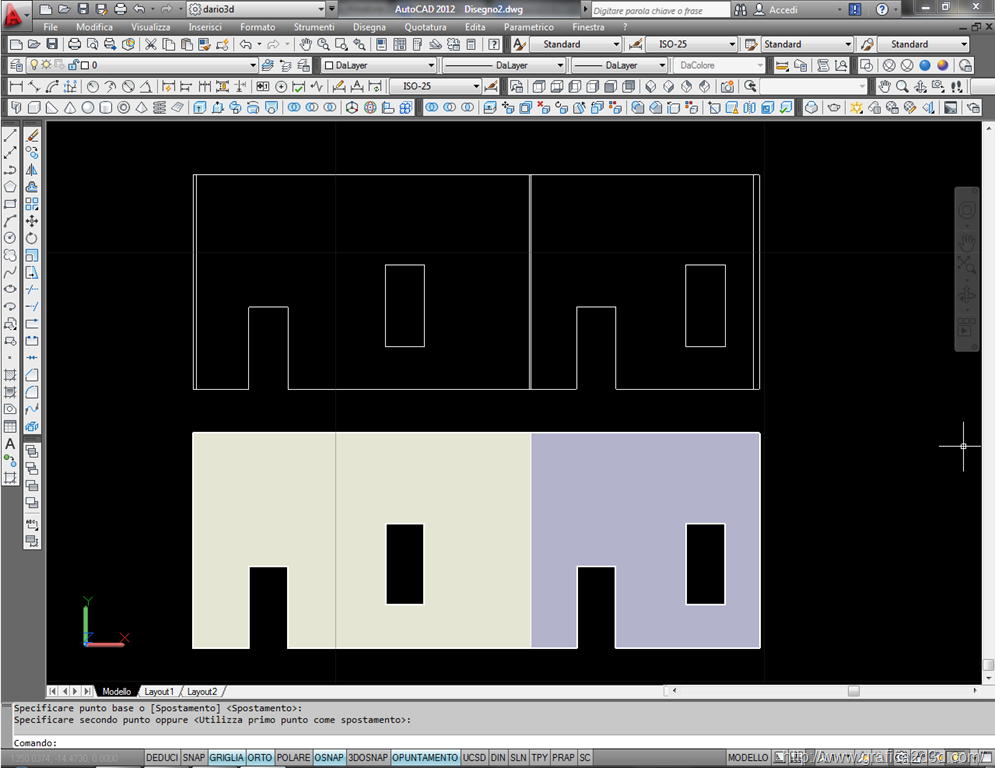

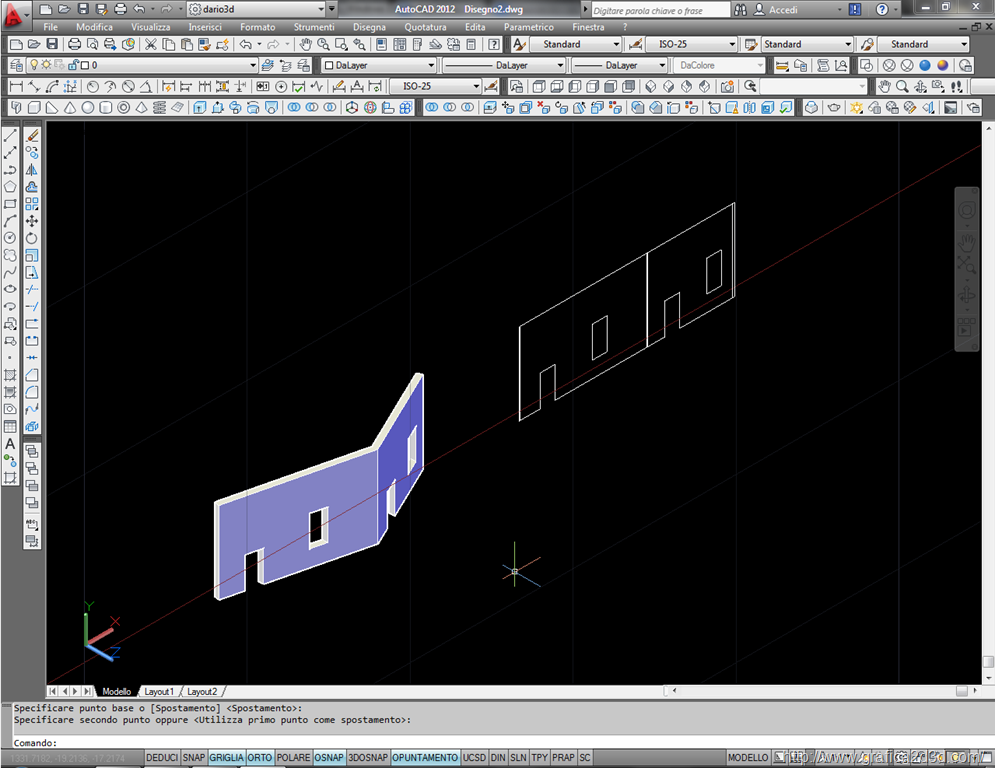

al termine dell’operazione oltre alla facciata 3d ci ritroveremo anche un disegno bidimensionale del prospetto che possiamo posizionare nella nostra tavola
