Le bluprints ovvero quelle immagini che rappresentano oggetti animati e non visti nelle 4 angolazioni sono molto utili per modellare avendo un riferimento visivo di quello che stiamo facendo.
Il sito http://www.the-blueprints.com/ è probabilmente il più conosciuto tra i siti che forniscono queste immagini.
Vediamo come impostare e scalare una di queste immagini in solidworks

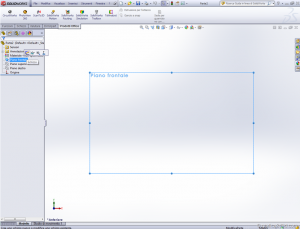

Entriamo nel programma e posizioniamoci nello schizzo del piano frontale
Blueprints in solidworks

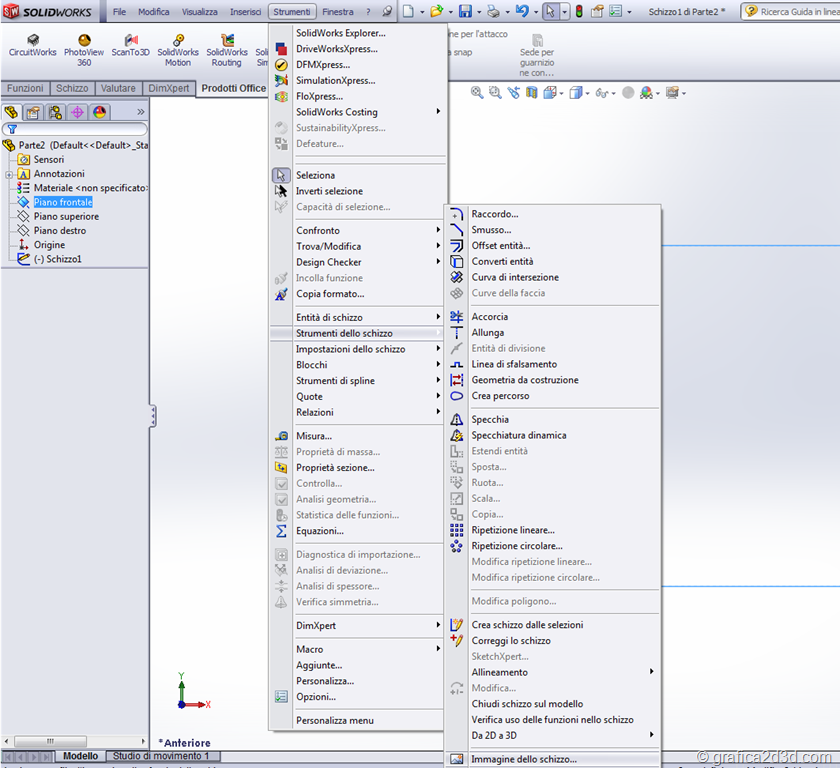

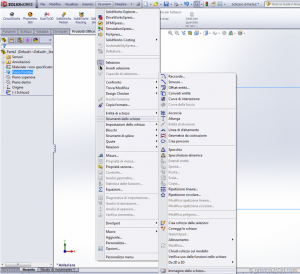

dal menu strumenti strumenti dello schizzo immagine dallo schizzo andiamo a caricare l’immagine

–>
Blueprints in solidworks

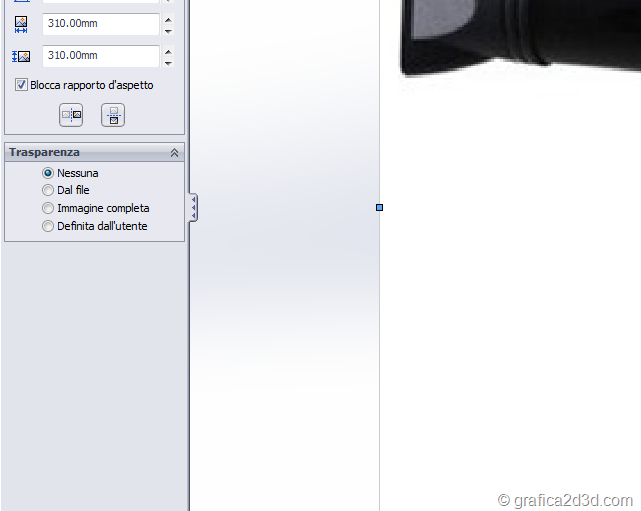

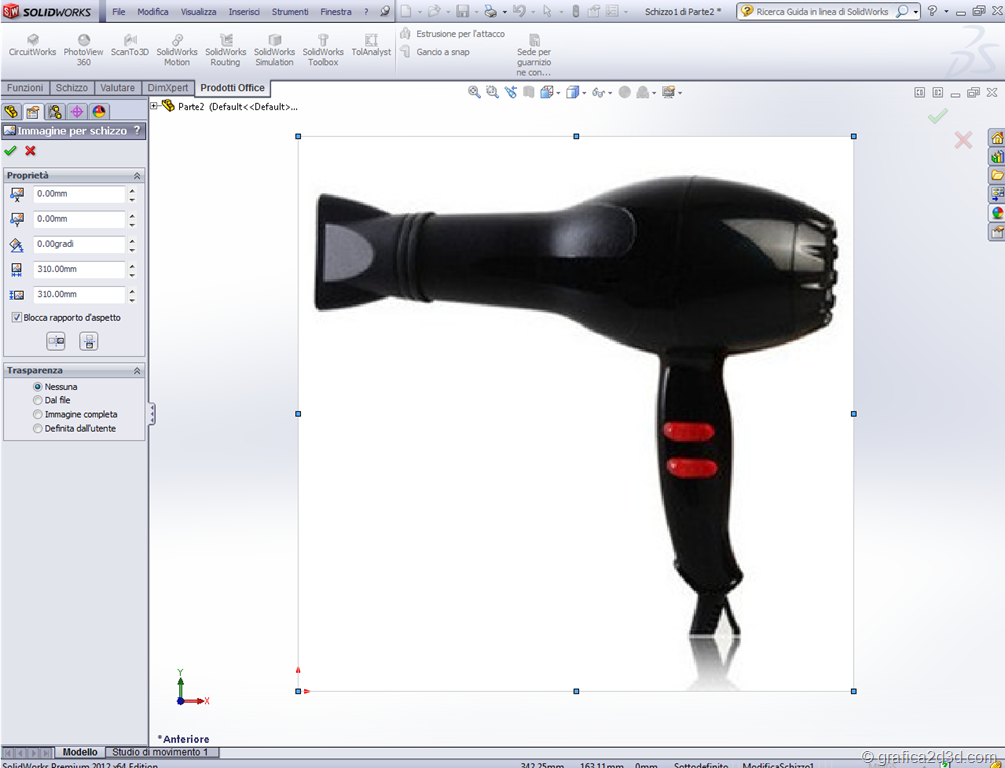

con il pannello di sinistra ne impostiamo la dimensione, attenzione visto che la dimensione si riferisce a quella della foto occorrerebbe ritagliare l’immagine senza avere bordi bianchi prima di importarlaBlueprints in solidworks

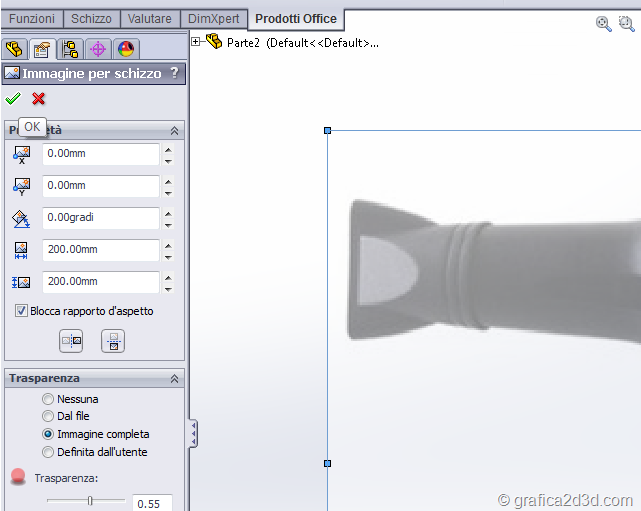

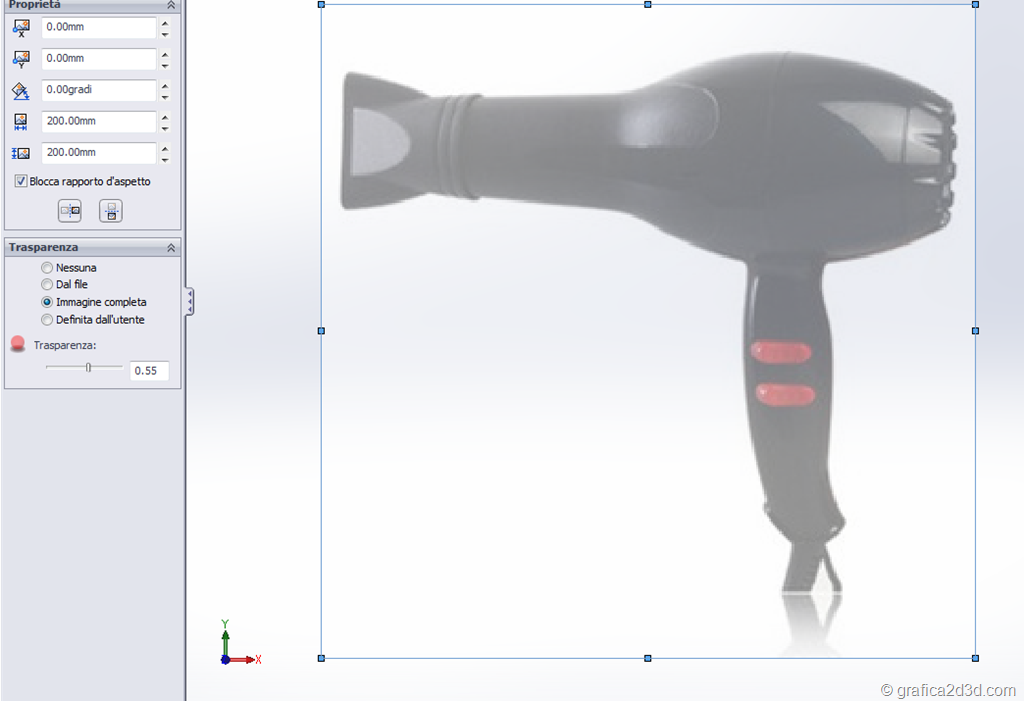

dal selettore in basso posso anche regolare la trasparenzaBlueprints in solidworksBlueprints in solidworks
completato il tutto confermo con ok
Blueprints in solidworks

Ti è piaciuto l’articolo? Per rimanere sempre aggiornato iscriviti ai FEED
