Da admin Bottiglia con rhinoceros tutorial

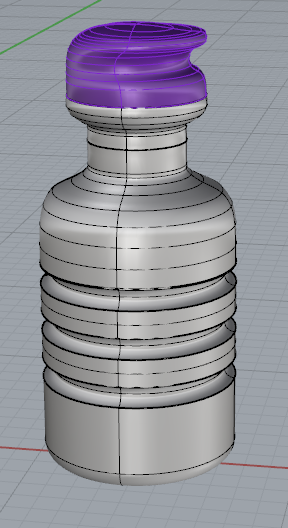

vediamo come creare con rhinoceros questa bottiglia

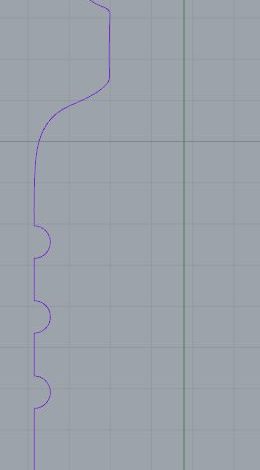

Partiamo con delle bluprint e ricalchiamo il bordo esterno della bottiglia

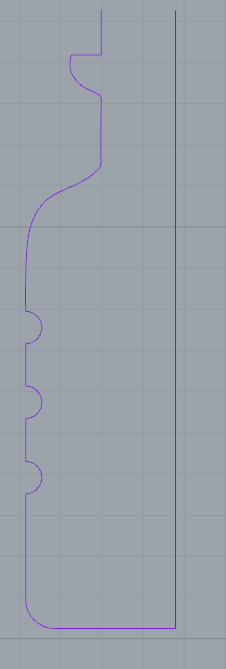

L’asse verde è l’asse di rivoluzione attorno al quale far ruotare il profilo viola, prima di effettuare il comando selezioniamo tutto il profilo viola e con il comando UNISCI andiamo ad unire assieme tutte le curve
A questo punto possiamo fare la rivoluzione dando come asse di rivoluzione l’asse verde verticale

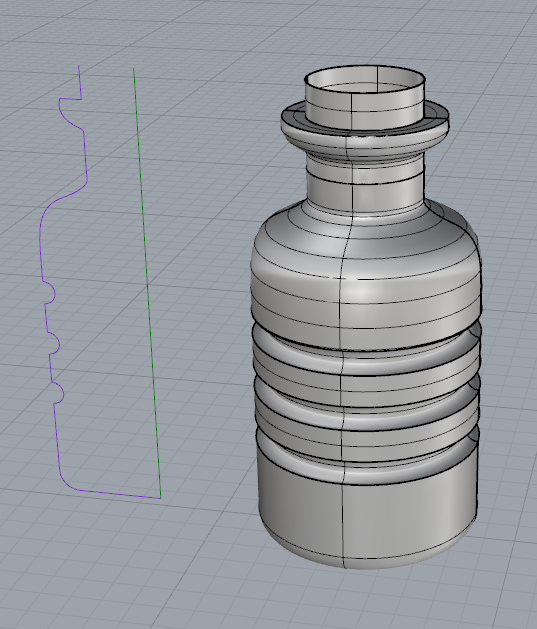

otteniamo in questo modo il corpo della bottiglia
A questo punto possiamo disegnare il tappo

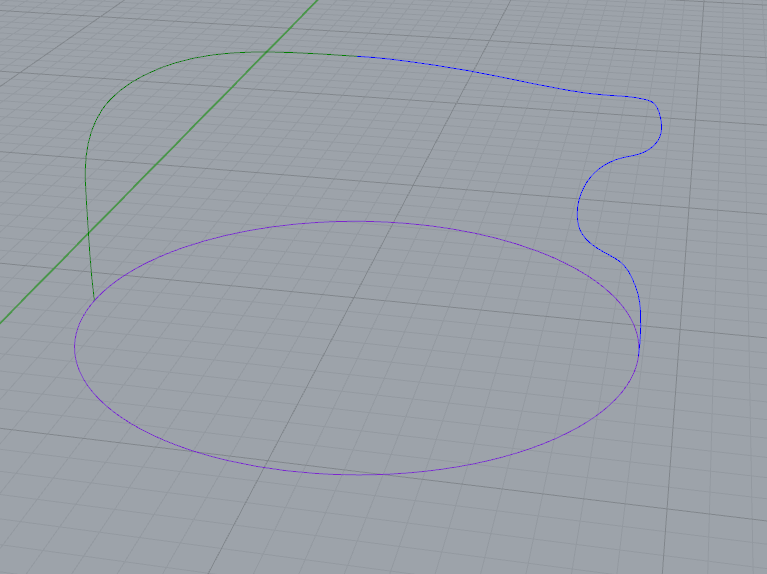

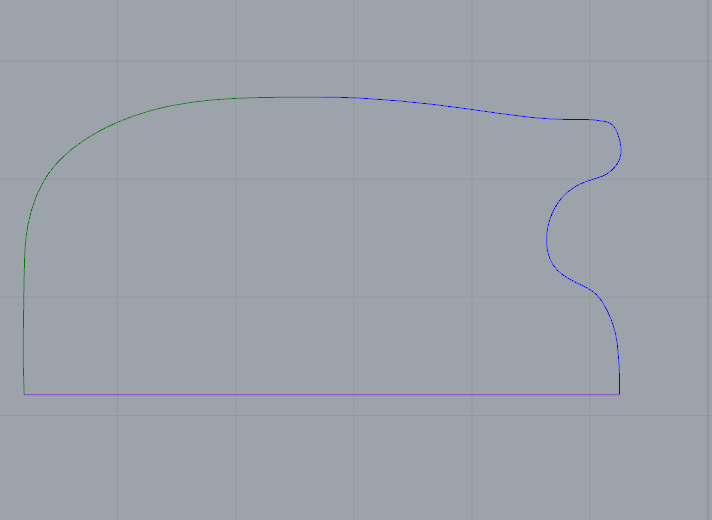

Disegniamo i due profili quello verde e quello azzurro, mentre la linea viola orizzontale è in realtà la circonferenza inferiore del tappo della bottiglia

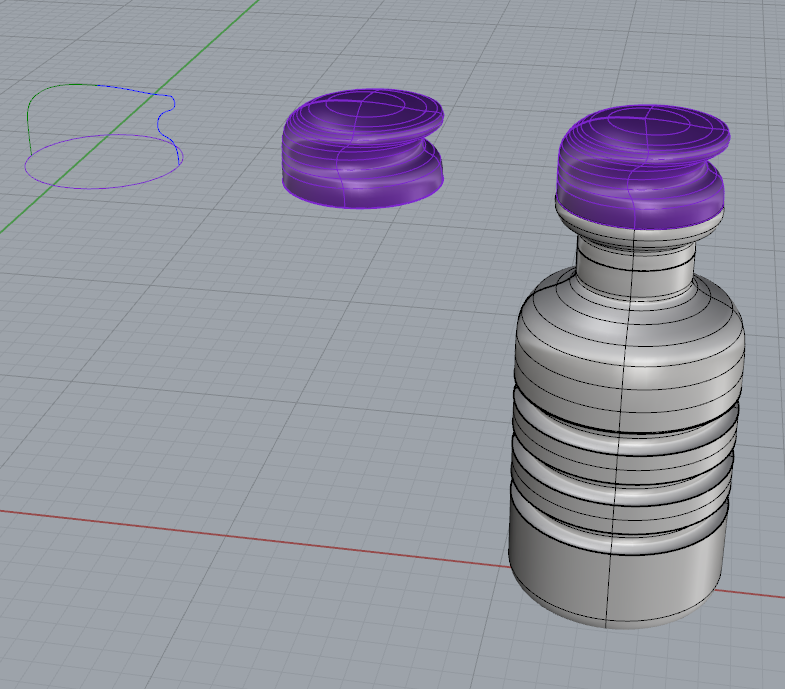

Per realizzare il tappo usiamo SWEEP 2 BINARI dando i due profili verde e azzurro come binari e il cerchio viola come sezione
