Catia v5 estrusione di una superfice

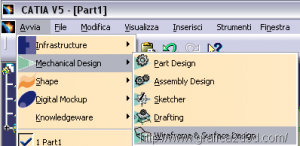

Entriamo nel modulo di catia wireframe and surface design

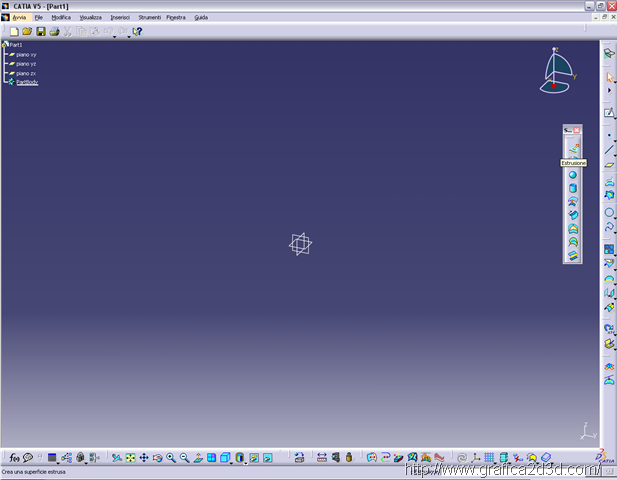

esaminiamo come funziona il comando estrudi superfice
entriamo in un piano di catia e creiamo una spline

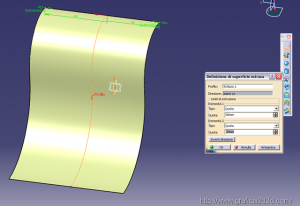

in profilo selezioniamo la spline appena creata, direzione scegliamo il piano yz in quota 1 diamo la lunghezza di estrusione, con la seconda direzione possiamo estrudere da quell’altro lato la curva, dando un valore negativo la superfice si discosta dalla curva come vediamo sotto
