Il modulo generative sheet metal design è tra i più usati a nel settore della carpenteria in quanto permette di sviluppare in piano le lamiere una volta sagomate in 3d per poi creare un dxf da sottoporre a taglio al plasma o laser a secondo del materiale.
All apertura del modulo bisogna settare lo spessore lamiera, il raggio di piega e il fattore k molto importante per ottenere un corretto sviluppo in piano della lamiera

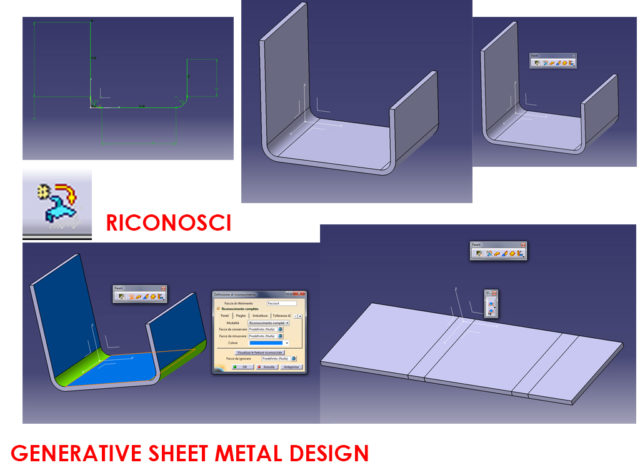

la funzione RICONOSCI permette di convertire un oggetto creato in part design in lamiera un anteprima mostra anche le parti di lamiera riconosciute in blu e le pieghe in verde
la PARETE è la funzione più elementare del modulo permette di trasformare uno schizzo chiuso in un foglio di lamiera
con PARETE SU SPIGOLO una volta creata la prima lamiera possiamo aggiungere delle ali laterali per creare uno scatolare
con ESTRUSIONE partendo da un profilo possiamo creare facilmente un profilo anche con i raggi di piega
