Come fare un assonometria con archicad

Vediamo come fare un assonometria con archicad

Questo tutorial mi è stato richiesto da un lettore che per motivi universitari deve consegnare delle tavole in cui sono richieste delle assonometrie.

Fortunatamente con archicad diversamente da autocad è molto semplice ottenere delle assonometrie.

Vediamo quindi come fare un assonometria con archicad

Innanzi tutto bisogna entrare nel pannello di impostazione proiezione parallele.

Uno dei modi più veloci per accedervi è dal mini navigatore.

Se non lo avete visibile basta andare su una qualsiasi delle barre degli strumenti di archicad, per vedere l’elenco e cliccare su mini navigatore.

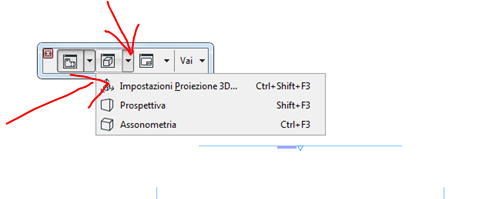

Una volta aperto il mini navigatore.

Clicchiamo su impostazioni proiezione 3d

Passiamo nella vista assonometrica cliccando sul tasto impostazioni

come fare un assonometria con archicad

Da qui cliccando sul tasto relativo accediamo alle varie viste preimpostate che si possono creare con archicad, ovvero

1. isometrica

2. frontale

3. monometrica

4. dimetrica

E giocando con i parametri angolo possiamo orientare il modello 3d come vogliamo

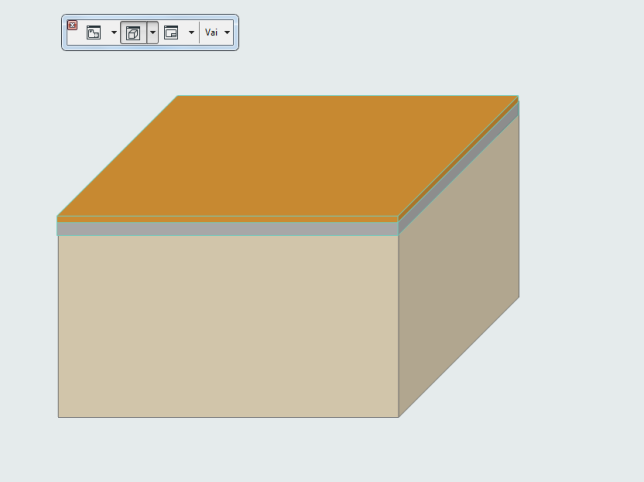

Cliccando sul tasto dell’assonometria prescelta e cliccando su OK si aprirà la vista 3d con l’assonometria
