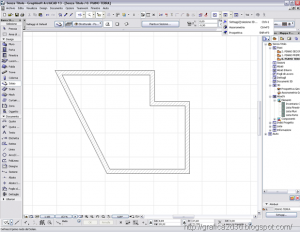

Da admin Un amico chi chiedeva come visualizzare in archicad un assonometria del modello 3d creato in stile disegno tecnico, partiamo da un semplice modello 3d

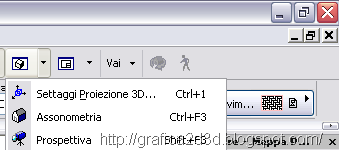

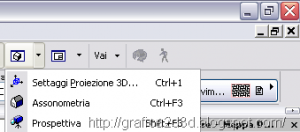

nella barra degli strumenti in alto troviamo uno swich per settare il tipo di proiezione o scegliere in automatico una vista assonometrica o una prospettiva, premiamo il tasto settaggi proiezione 3d

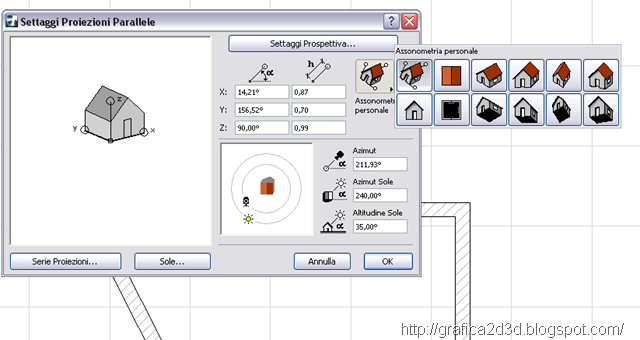

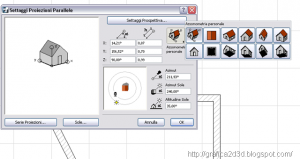

dalla finestra di settaggio possiamo scegliere il tipo di assonometria
dall’alto, isometrica, frontale, monometrica, dimetrica

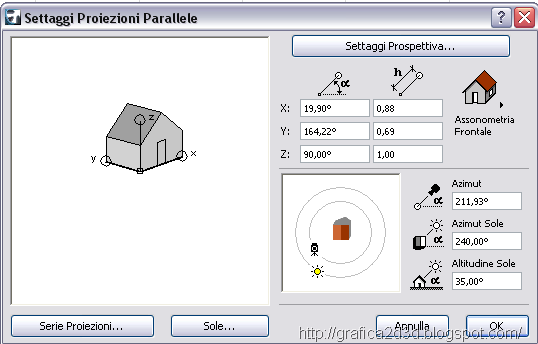

scegliamo ad esempio assonometria frontale

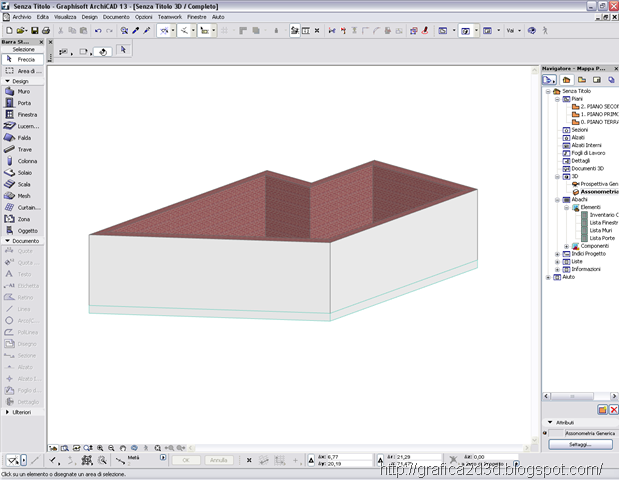

ecco la vista assonometrica, adesso dobbiamo dare lo stile disegno alla vista

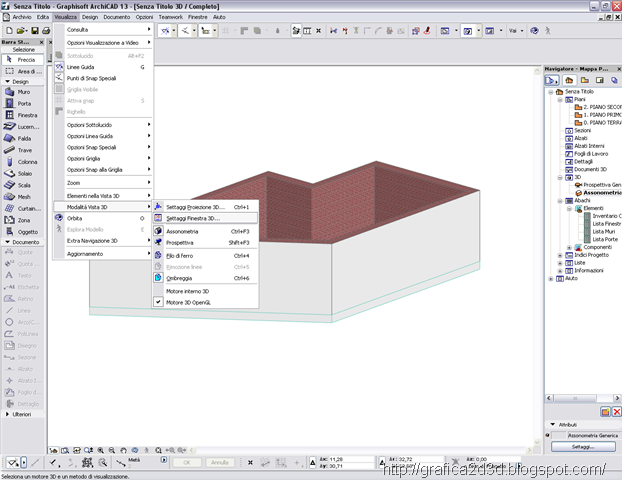

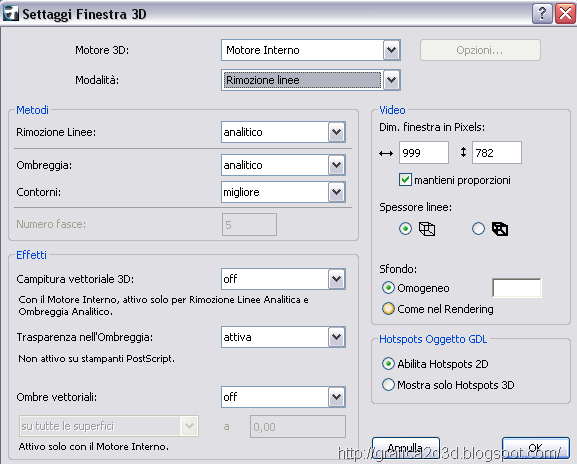

dal menu visualizza – modalità vista 3d – settaggi finestra 3d apriamo il pannello di impostazione della vista 3d

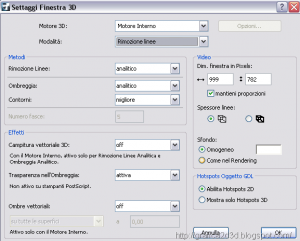

impostiamo come motore 3d il motore interno e come modalità rimozione linee lasciando invariate le altre voci

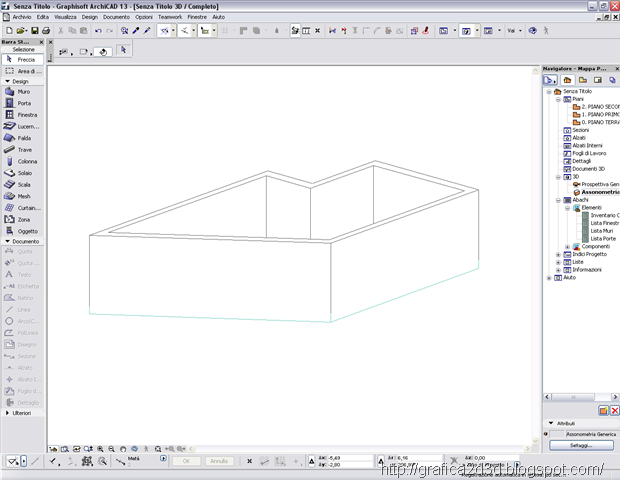

ecco ottenuta l’assonometria
