Da admin Una volta completato un modello 3d è fondamentale sapere come mettere in tavola un disegno con catia v5.
Per poterlo poi stampare o creare un pdf.
Vediamo quindi come mettere in tavola un disegno con catia v5

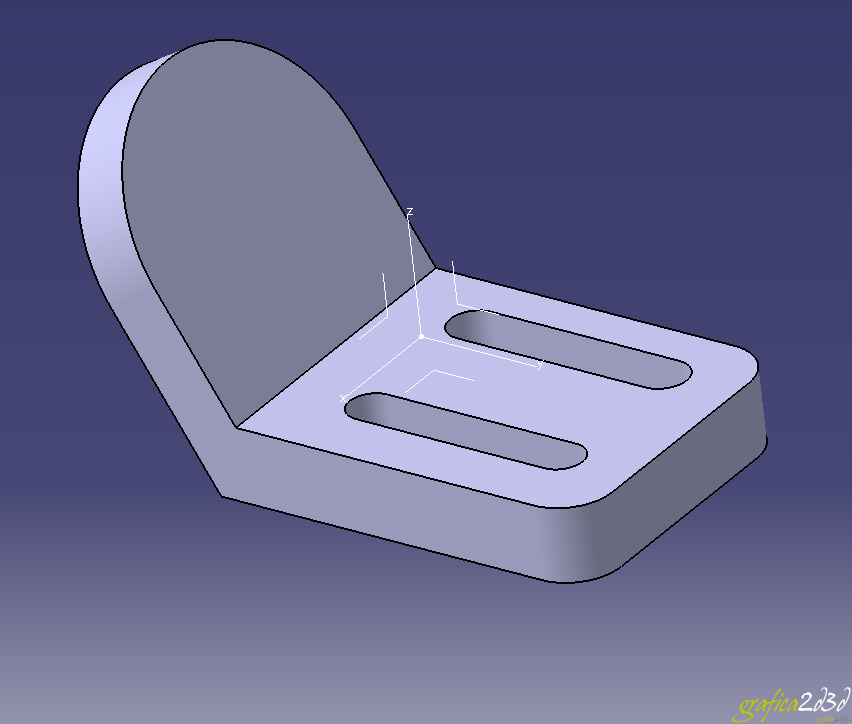

Partiamo da un disegno creato con il part design che vogliamo mettere in tavola.

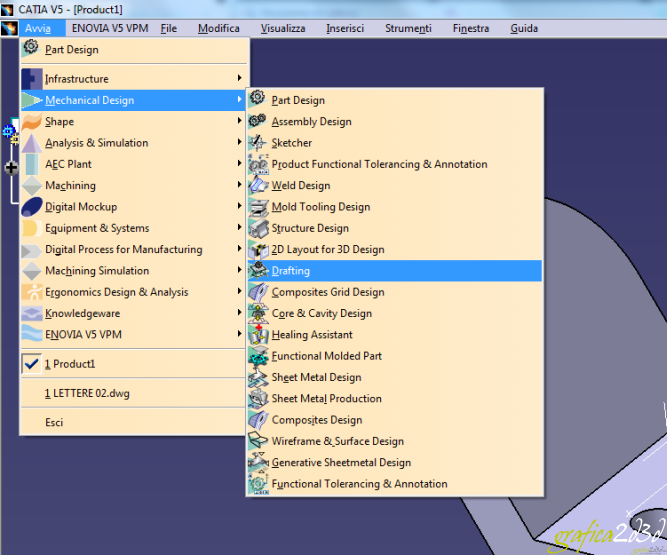

Apriamo come prima cosa il modulo drafting che ci permette di mettere in tavola un disegno.
All’apertura ci viene chiesto se aprire un foglio bianco ed inserire a mano le viste, oppure se creare una vista che disporrà in automatico i disegni secondo il metodo europeo o americano.
Scegliamo di inserirlo manualmente quindi la prima icona.
Sotto ci mostra le dimensioni del foglio che di default è un A0, cliccando su modifica scegliamo un foglio A4.

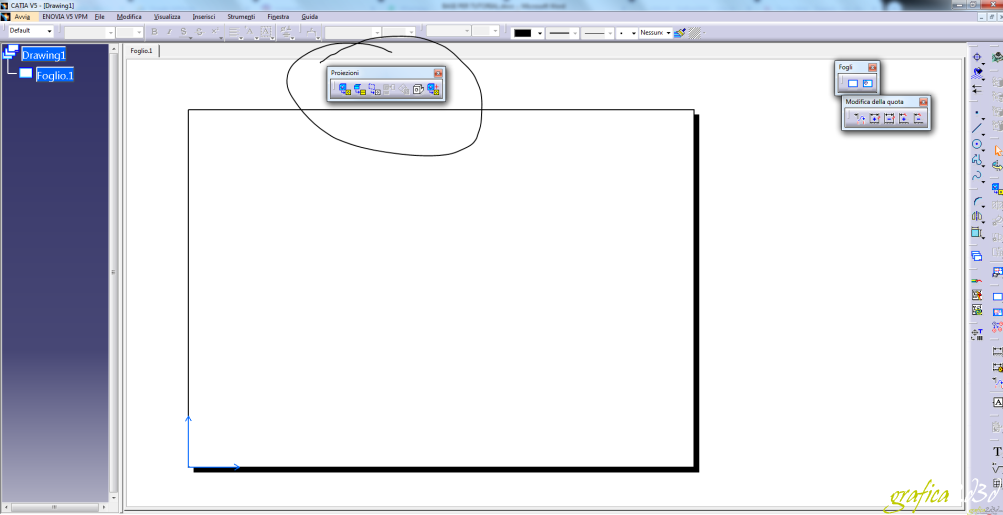

All’apertura del drafting cerchiamo subito la barra degli strumenti PROIEZIONI, è con questa che inseriamo le varie viste nel disegno.
Per inserire una vista di un disegno 3d in una tavola è fondamentale che siano aperte sia la tavola drafting che il disegno da inserire nella tavola,

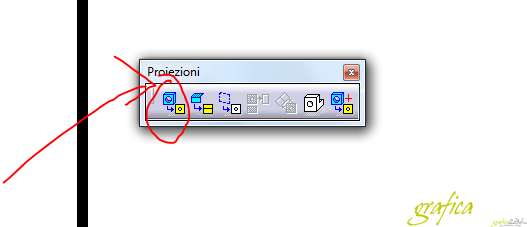

clicchiamo sul primo tasto della barra proiezioni

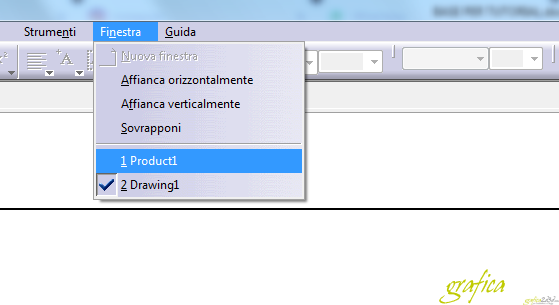

Andiamo sulla menu finestra e apriamo il file 3d

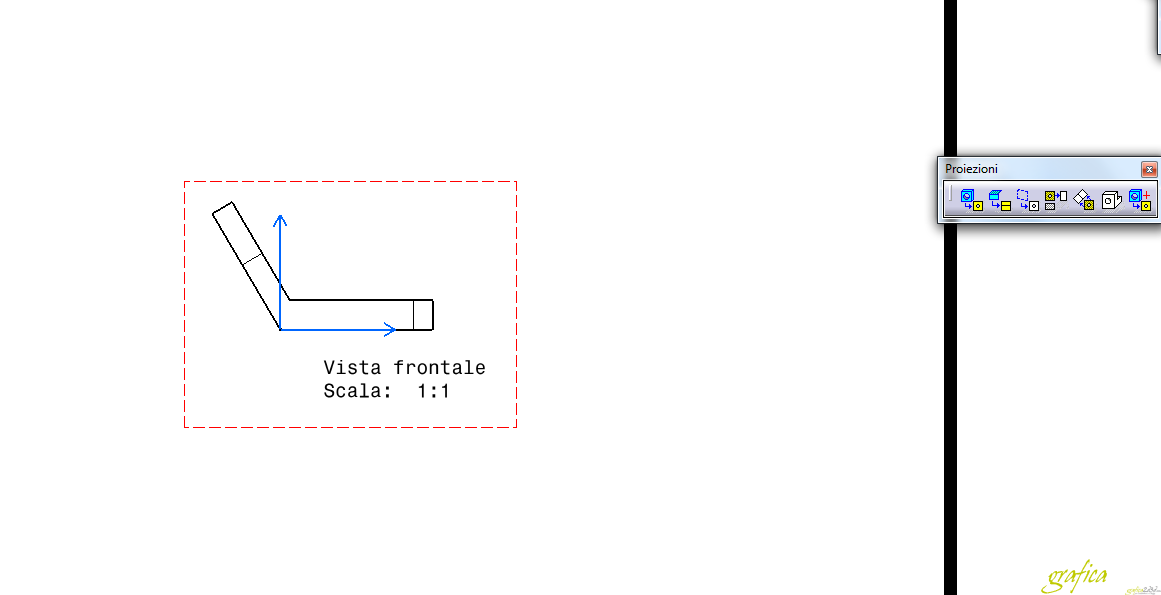

Appena aperta la vista clicchiamo su una faccia dell’ oggetto 3d e vedremo che quella vista viene inserita nella tavola.
con lo stesso metodo inseriamo le altre viste, poi nel continuo di questo tutorial vedremo che ci sono altri comandi per inserire le varie viste molto più velocemente.
