Da admin Come vedere su archicad piano inferiore al piano superiore
Un lettore del blog mi chiedeva come vedere su archicad il piano inferiore al piano superiore.
In tutti i programmi bim le varie piante vengono realizzate una sull’ altra.
Attraverso il navigatore posto sulla destra è poi possibile passare da un piano ad un altro.
Un po’ come si faceva, con i disegni al tecnigrafo, una volta realizzata la painta del piano terra, con l’utilizzo della carta lucida si realizzavano i piani superiori, usando come base la pianta inferiore.
Anche archicad permette di lavorare nello stesso modo. Questa funzione si chiama SOTTOLUCIDO.
Vediamo come funziona.
Partiamo da una semplice pianta, che come vediamo dal navigatore è posta al piano terra.

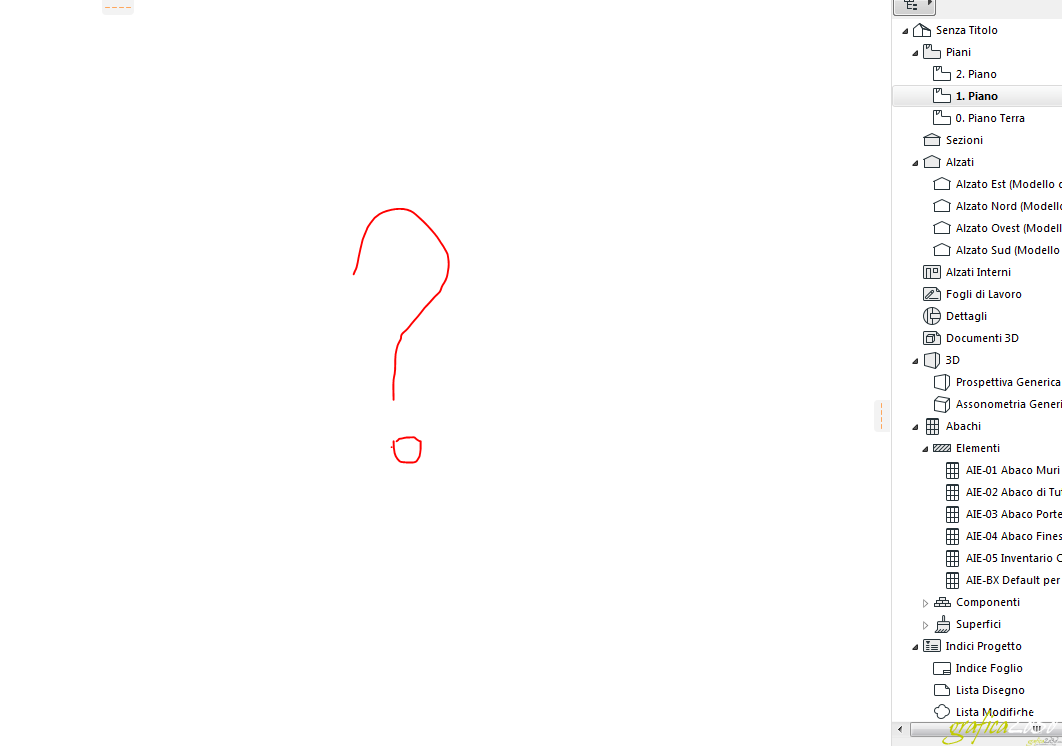

Nel momento in cui passiamo al primo piano non vediamo più la pianta sottostante.
Vediamo appunto come rendere visibile la pianta del piano inferiore.

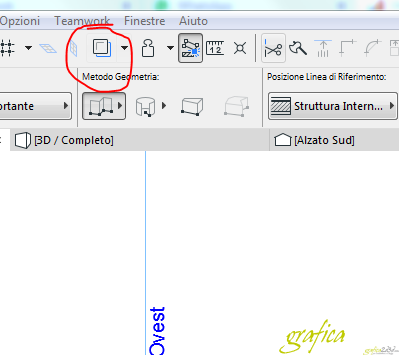

Dalla barra degli strumenti superiore con il tasto cerchiato di rosso possiamo attivare il sottolucido.

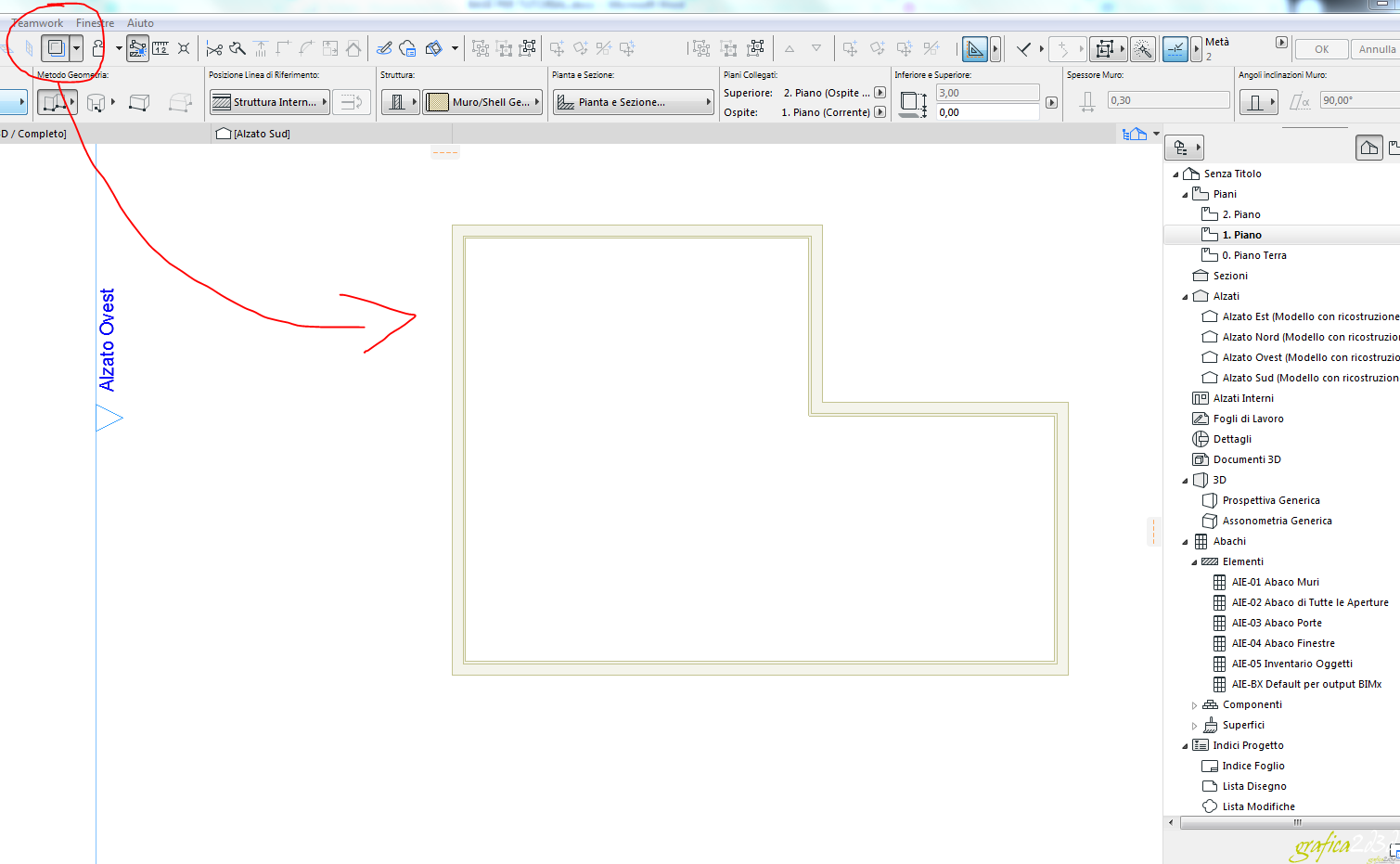

Questo di default è impostato per far vedere la pianta sottostante infatti appare immediatamente la pianta del piano primo di colore giallo chiaro

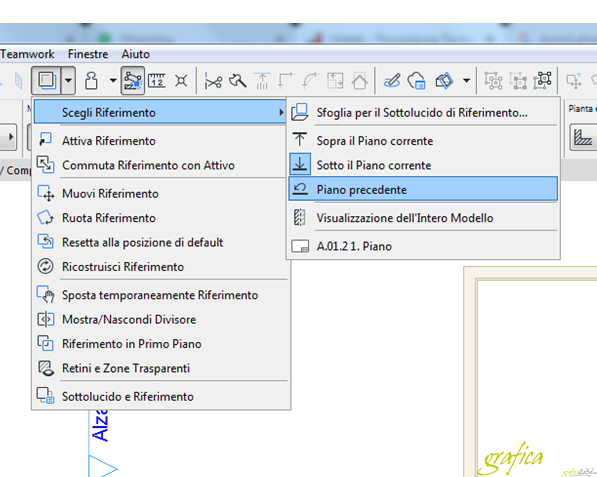

Nel caso volessi visualizzare non la pianta immediatamente sotto ma una posta in qualsiasi altro piano, clicchiamo sulla freccia accanto al tasto sottolucido e con scegli riferimento possiamo scegliere qualsiasi altra pianta.
Cliccando su sfoglia per il sottolucido di riferimento si apre un pannellino che ci permette di scegliere qualsiasi pianta del nostro progetto, è possibile anche selezionare un dwg presente nei sottolucidi.
