Da admin Architools fa parte del pacchetto di plugin esterni della cigraph che aumenta tantissimo le funzionalità di archicad, una delle funzioni di questo plugin mi ha particolarmente incuriosito per la sua semplicità di esecuzione, ovvero la possibilita di creare delle finestre o delle nicchie di forma anche molto particolari.

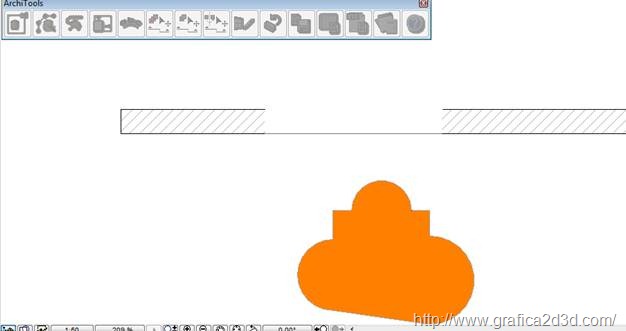

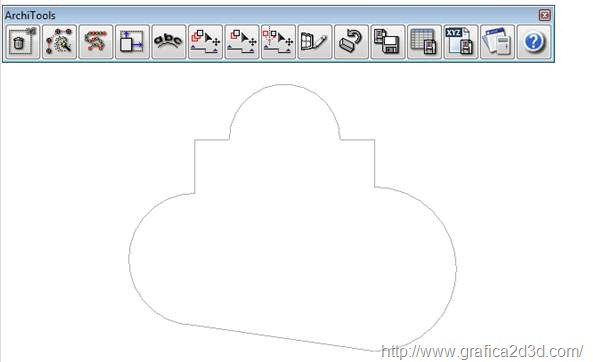

Ad esempio voglio provare a realizzare una nicchia dalla forma strana, la disegno in 2D nella finestra di pianta
–>

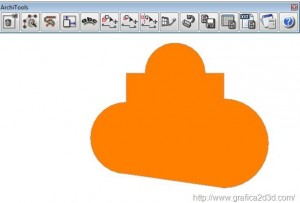

Fatto questo con lo strumento bacchetta magica creo un retino all’interno della forma, in quanto il comando riconosce solo le forme realizzate con i retini

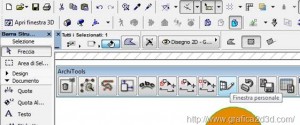

Fatto questo selezioniamo il retino e premiamo il tasto FINESTRA PERSONALE

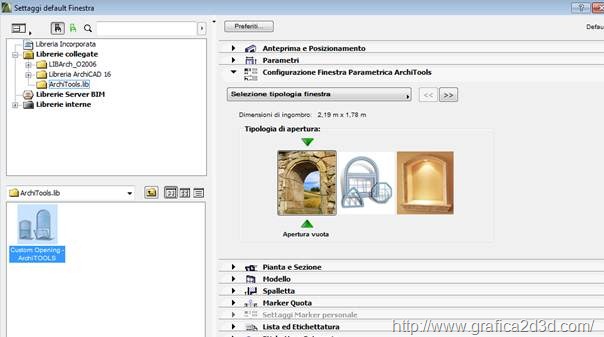

Dalle impostazioni possiamo decidere se creare un vuoto, una finestra o una nicchia con quella forma
Ovviamente le dimensione dell’elemento saranno quelle impostate disegnando la forma in 2d del retino
In questo caso scelgo di creare una nicchia
Scorrendo il selettore delle varie opzioni vado ad impostare lo spessore della nicchia

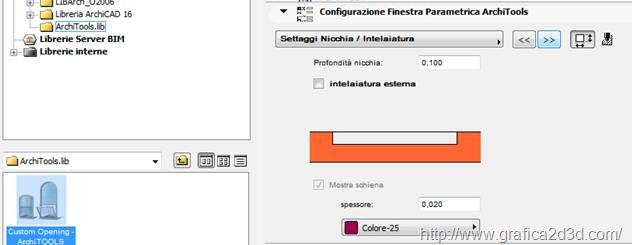

Nella voce profondità nicchia

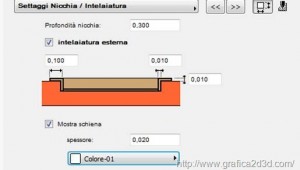

Posso creare un intelaiatura alla nicchia e fare un fondo di diverso materiale
Continuando a scorrere le opzioni posso persino mettere delle mensole all’interno della nicchia

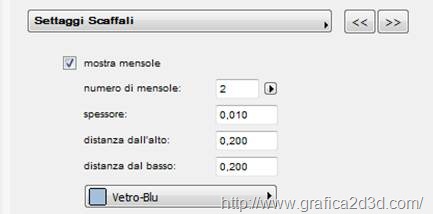

Posso scegliere il numero di mensole, lo spessore, il materiale e le distanze dall’alto e dal basso
Finite tutte le impostazioni confermo la chiusura della finestra premendo OK e clicco sul muro dove voglio inserire la nicchia

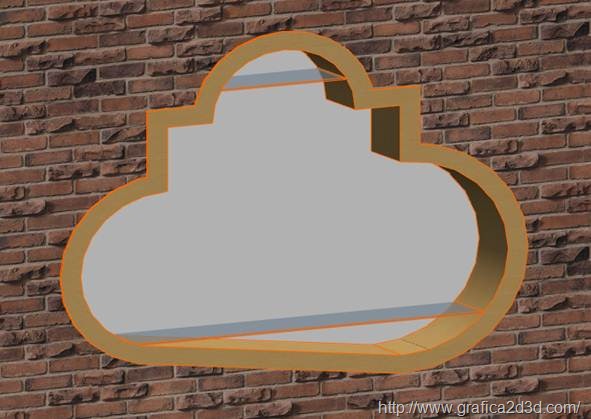

Andando in vista 3d questo è il risultato
Con gli strumenti di archicad 16 avrei potuto farlo tranquillamente, ma sicuramente non avrei impiegato 10 secondi come in questo caso
