Esercitazione catia v5 : piastrina meccanica

catia v5 : piastrina meccanica

piccola esercitazione sulla realizzazione di una piastrina meccanica, in cui si vede la creazione di un piano inclinato rispetto ad un punto, sul quale realizzare le due alette

entriamo nello sketcher sul piano orizzontale ed iniziamo a tracciare il profilo, aiutiamoci con l’asse di simmetria

essendo simmetrico l’altra parte la specchio

raccordo la parte superiore

e quella inferiore

anche gli angoli in basso

estrudo di 20 mm

adesso faccio una svasatura con lo strumento sformo di 35 gradi, nb con la parte viola indico al programma la parte che deve restare uguale, cioè l’elemento neutro

con lo svuotamento svuoto la parte inferiore dando alla piastrina uno spessore di 5 mm
creo un cerchio concentrico con la parte superiore della piastrina di diametro 25

realizzo il foro sempre con il comando tasca

creo un foro cilindrico allungato con le misure indicate sotto
creo ancora una tasca

raccordo di 3 mm i vari spigoli

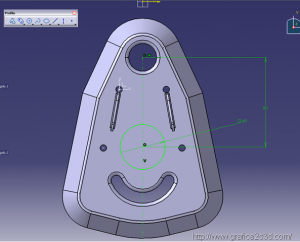

con due assi inclinati di 15 gradi rispetto alla verticale, posiziono i fori

specchio dalla vista 3d i due fori simmetrici

ora sempre dalla vista 3d posiziono un punto al centro del primo cerchio
posiziono un nuovo sistema di assi con origine sul punto
creo un piano che ruota di 10 gradi attorno al punto prendendo il piano yz come riferimento
su questo piano disegno l’ aletta

che estrudo di 1 mm rispetto all’asse centrale

posiziono il foro

che creo con la tasca fino al prossimo elemento

specchio l’aletta

raccordo le alette sulla piastra

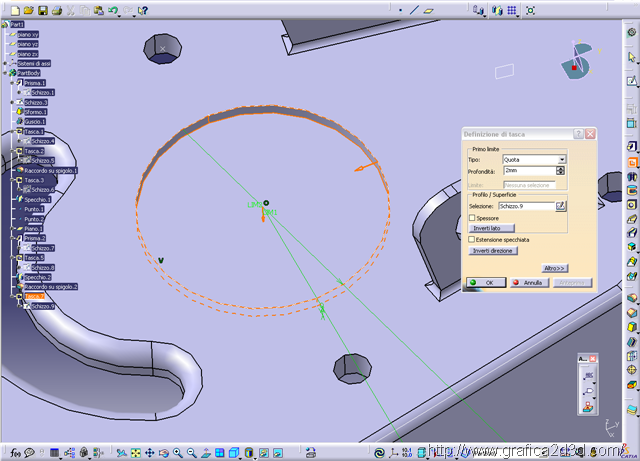

posiziono l’ultimo foro

che svuoto solo di 2 mm inserendo la quota

raccordo lo smusso di 1 mm

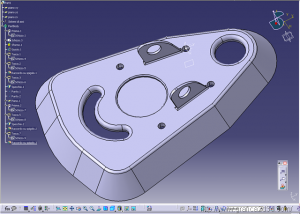

concludendo la piastrina
