In questo breve tutorial vedremo come georiferire un dwg utilizzando autocadmap ,
ma detto tra noi J avrei potuto benissimo usare anche la versione classica di autocad in
quanto è un operazione molto semplice da eseguire come vedremo.
Innanzitutto per chi non sapesse cosa vuol dire georiferire detta in parole semplicissime
vuol dire posizionare un disegno sulle sue coordinate geografiche (sia esso dwg o raster
o qualunque altro formato di file grafico) .

E’ facile intuire che parliamo di georiferire un dwg o un tif quando stiamo facendo un
lavoro di urbanistica o di altro genere ma comunque legato al territorio.
Solitamente quando lavoriamo con i g.i.s è fondamentale georiferire ogni tavola da utilizzare

Per georiferire un dwg abbiamo necessariamente bisogno conoscere le coordinate
di alcuni dei punti rappresentati nel nostro disegno, solitamente non è difficile che i
dwg comunali (ctr) siano gia georiferiti, nel caso non lo siano abbiamo bisogno di
conoscere le coordinate di una serie di punti del nostro dwg, queste informazioni
possono essere reperite o da un IGM in formato raster della nostra area che
spesso hanno indicate le coordinate nei quattro vertici della carta, oppure
ancora meglio se abbiamo un ortofotocarta georiferita della nostra zona, un ortofotocarta
sarebbe una foto area in formato tif, ci accorgiamo che è georiferita quando la troviamo
associata ad un file tfw che contiene le informazioni relative alle sistema di coordinate
con cui è georiferita la carta


Bene adesso vediamo come fare è semplicissima come procedura, innanzitutto apriamo
il dwg da georiferire dopo di che inseriamo l’ortofotocarta nel disegno dal
menu map – image – insert

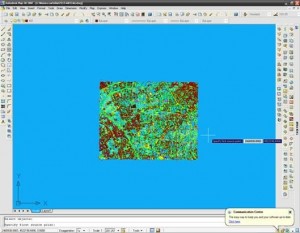

come possiamo notare i due disegni non combaciano la posizione dell’ortofotocarta è
quella corretta mentre il dwg è da spostare. Potere trasformare l’intero dwg in un blocco
per evitare di perdere pezzi mentre lo spostate, però non è necessario

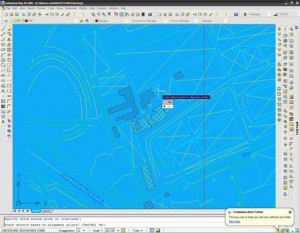

Individuate sul dwg e sull’ ortofotocarta dei punti in comune ad esempio gli spigoli di
edifici, riguardo al numero di punti ovviamente piu ne prendete e piu precisa sarà la
sovrapposizione, inoltre conviene scegliere punti sparsi negli spigoli e al centro e non in
una sola zona.

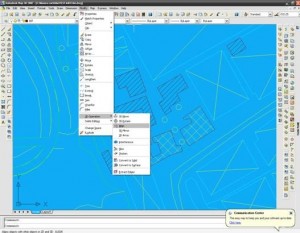

Scegliamo quindi dal menu modify – 3d operation – align con l’osnap inserito scegliamo

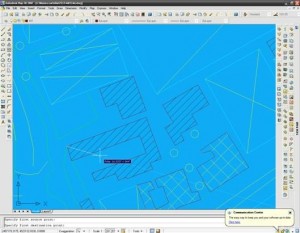

il primo punto sul dwg e lo stesso punto sull’ortofoto e cosi via per tutti gli altri punti, una
volta indicati tutti i punti premiamo invio, il programma ci chiede se vogliamo scalare il
disegno rispetto ai punti presi, ovviamente se il dwg è gia in scala diciamo di no.







Come possiamo vedere dwg e ortofotocarta sono perfettamente coincidenti possiamo
anche eliminare l’ ortofoto e salvare il dwg
