Da admin Durante un corso di archicad che sto tenendo in questi giorni, siamo arrivati alla lettura dei file 2d dwg di autocad attraverso archicad.

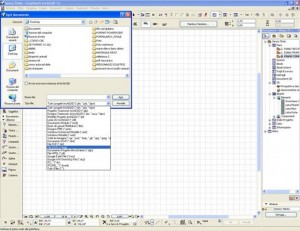

Nonostante archicad disponga del formato dwg nel menù ARCHIVIO – APRI , aprire un file dwg in questi modo comporta una serie di problemi in autocad, come la cancellazione dei lucidi di default e di molti dei retini.
Ho preso spunto quindi per fare un brevissimo tutorial su come importare correttamente i file dwg
Ovviamente la cancellazione non è definitiva infatti basta premere CTRL + N per resettare le impostazioni e rimettere le cose a posto.
La procedura corretta per aprire senza problemi un file dwg è andara ad aprirlo dal menu

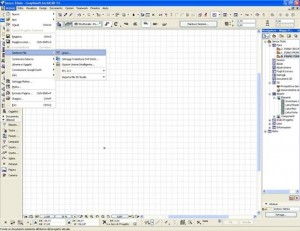

ARCHIVIO – GESTIONE FILE – UNISCI
Il pannello di importazione ci chiede se vogliamo aprire il contenuto dello spazio modello o dello spazio carta
Il pannello successivo somiglia tantissimo al pannello di autocad per inserire i blocchi
Ci chiede
· il punto di inserimento
· la scala
· la rotazione del disegno
· il punto di inserimento del dwg
· su che piano posizionare il dwg
· il traduttore in basso permette di impostare le regole di importazione in maniera più dettagliata
confermando con unisci importerò perfettamente il mio dwg senza avere problemi ne con i retini ne con i lucidi
ho un problema, seguo esattamente la procedura, ma alla fine di tutto, quando posiziono il file in un punto dello schermo, lo schermo resta bianco… non risulta esserci alcun file dwg.. potreste spiegarmi come risolvere questa faccenda per favore? vi ringrazio 🙂
ciao penso che il problema sia nel dwg, se puoi aprilo con autocad e spostalo nell'origine 0,0,0 di autocad ed accertati che non ci siano linee lontanissime dal disegno facendo uno zoom estensione con autocad, fatto questo il disegno dovrebbe aprirsi sicuramente bene
mi dice che il formato DWG e DXF non e supportato?? sapreste aiutarmi??? grazie
Impossibile, che versione di archicad usi? Se puoi inviarmelo via email te lo converto io, salva per autocad 2004 non salvare per versioni nuove
Impossibile, che versione di archicad usi? Se puoi inviarmelo via email te lo converto io, salva per autocad 2004 non salvare per versioni nuove
questi passaggi non risolvono assolutamente il problema! il foglio di archicad rimane vuoto! e poi non si menziona minimamente la finestra che parla dei file .shx che non so cosa siano 🙁
ciao nella finesttra shx metti tyalascia tutto che nn seyve a niente se non vedi il modello il motivo potrebbe essere 1 in autocad ce qualche oggetto lontano dal tuo disegno e quando importi lui ti zoomma tutto rendendoti piccolissimo il disegno, per risolvere torna in autocad fai uno zoom este sione cancella eventuali linee lontane dal disegno, facendo lo zoom estensione deve apparire solo il
IO HO ESATTAMENTE IL PROBLEMA OPPOSTO… COME SI FA AD IMPORTARE UN FILE ARCHICAD IN AUTOCAD?
ma del file archicad vuoi conservare il 3D e ti basta anche il 2D?
ciao come faccio ad importare un file di cad in archicad senza che i blocchi mi vengano esplosi?
grazie
salve..anche io ho lo stesso problema..ho un file 3d creato da autocad e lo voglio portare in archicad ma non riesco ad uscirne fuori..mi potete aiutare?
archicad importa i file 3ds con un plugin gratuito che si scarica dal sito ufficiale di archicad
è autocad che non mi fa salvare in 3ds
risolto dovevo salvarlo in dxf
Lo so e un casino infatti io il 3ds lo creo con 3d studio max
CHI MI PUO SALVARE UN FILE 3D DWG IN ARCHICAD?
ciao lo puoi importare da sola archicad te lo fa fare come oggetto gdl, cerco di scrivere un tutorial per farlo segui il blog nell articolo piu recente nei prossimi giorni
