Da admin Inserire un immagine come blueprints in rhinoceros
Molto spesso per modellare oggetti i modellatori 3d si servono di immagini di quell’oggetto visto in pianta superiore ed inferiore e laterali, anche rhinoceros non fa eccezione e molto spesso chi modella con questo programma usa aiutarsi con queste immagini.
Un lettore mi chiedeva appunto come si inseriscono in rhino queste immagini

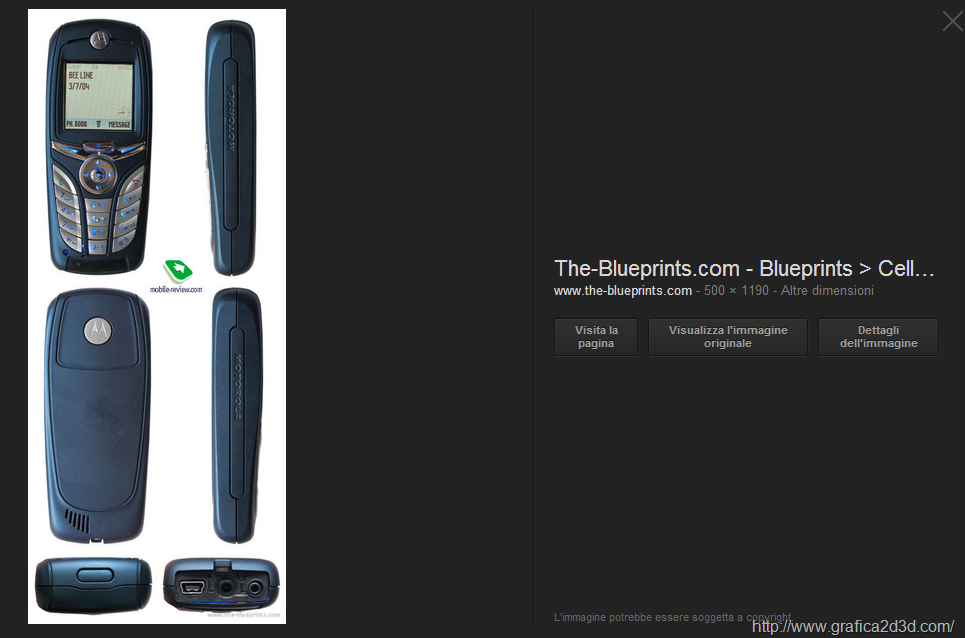

Ho preso ad esempio un immagine di un cellulare dal sito blueprints.com uno dei piu forniti siti di immagini di questo tipo
se l’immagine come in questo caso ha tutte le immagini in una solo foto dobbiamo passare prima da photoshop per separarle

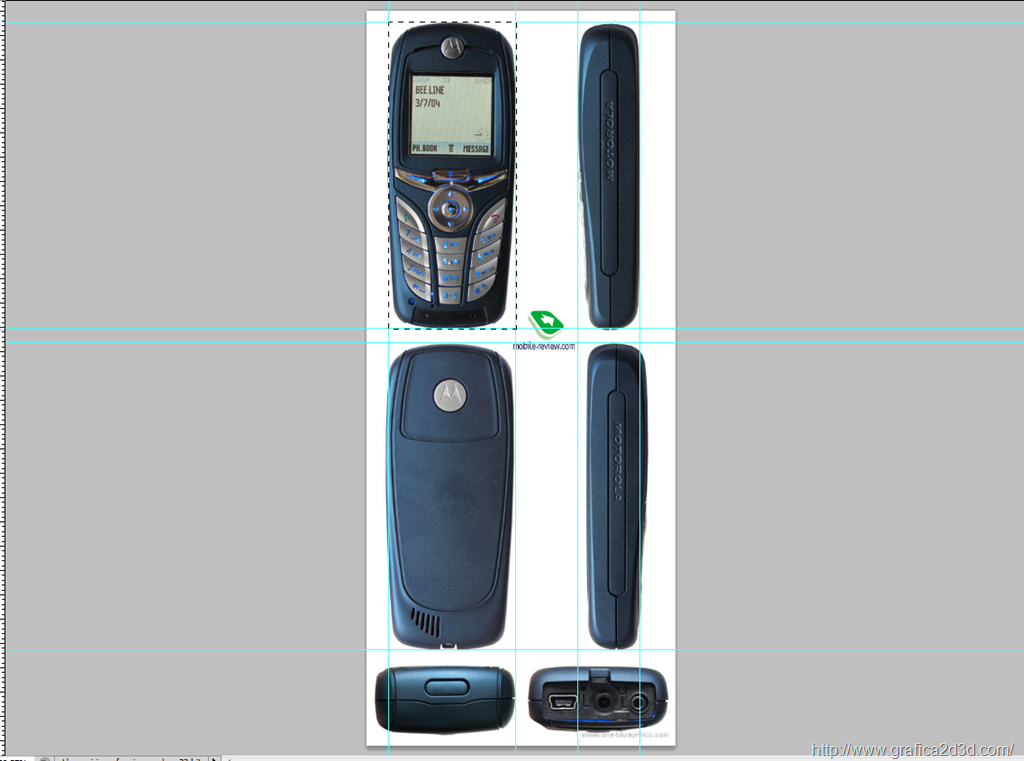

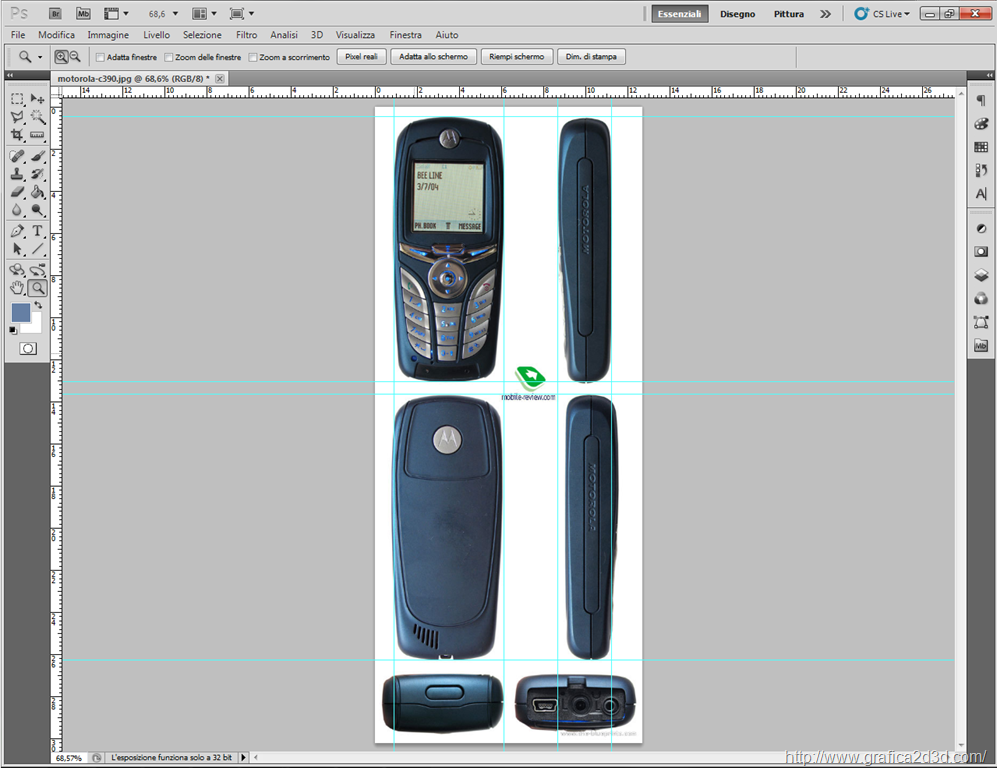

Aiutiamoci con le linee guida di photoshop per isolare le varie immagini
poi selezionando ciascuna immagine con copia e incolla

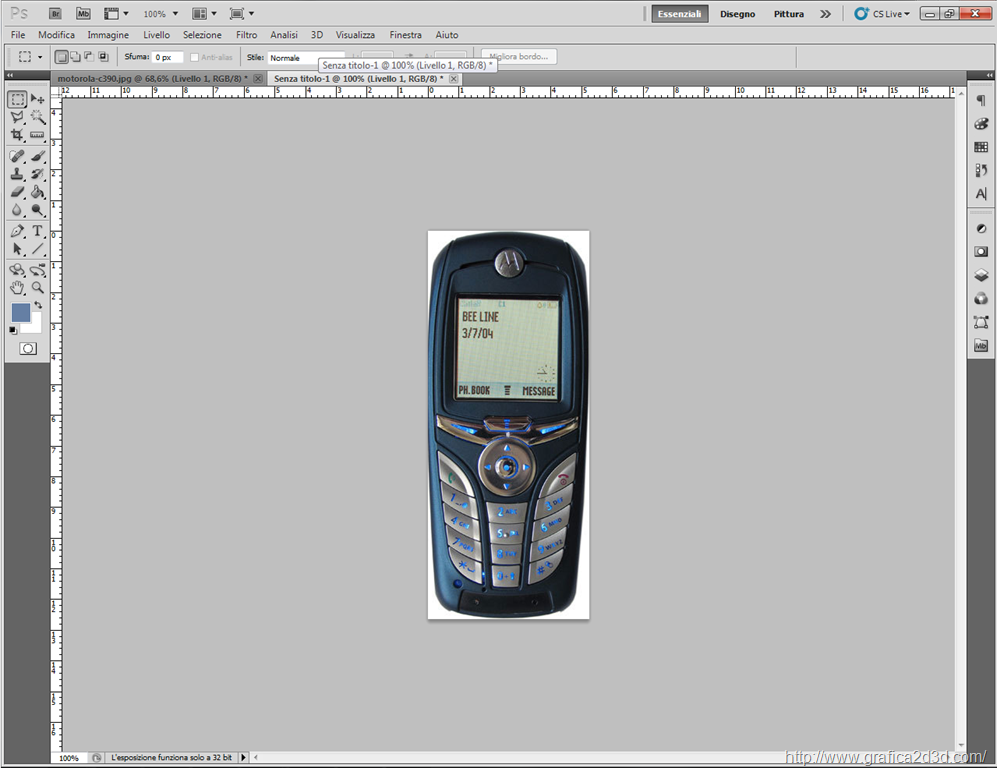

separiamole ed incolliamole in un file nuovo, avremo alla fine 4 o sei file distinti

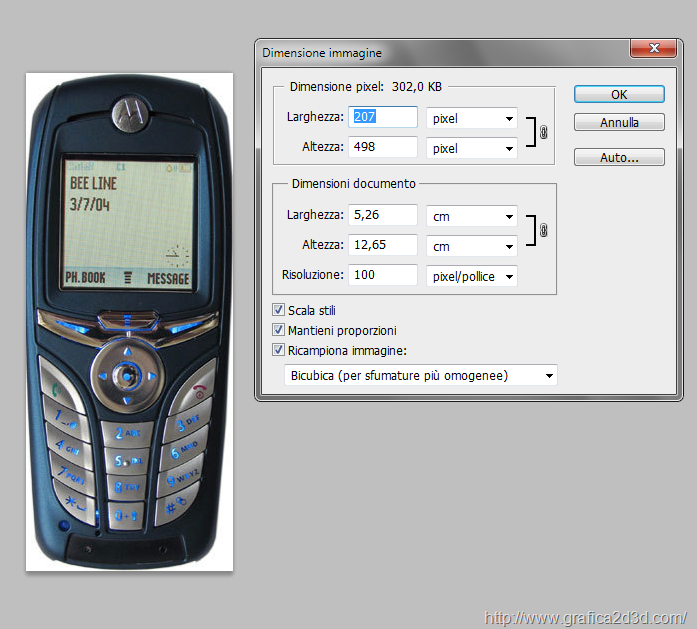

prima di salvare bisogna dimensionare per quanto possibile l’immagine alle dimensioni reali dell’oggetto, ricavabili facilmente cercando una scheda tecnica del prodotto, in questo caso per brevità lascio per brevità le dimensioni che mi propone il programma
questo va fatto ovviamente per tutte le foto

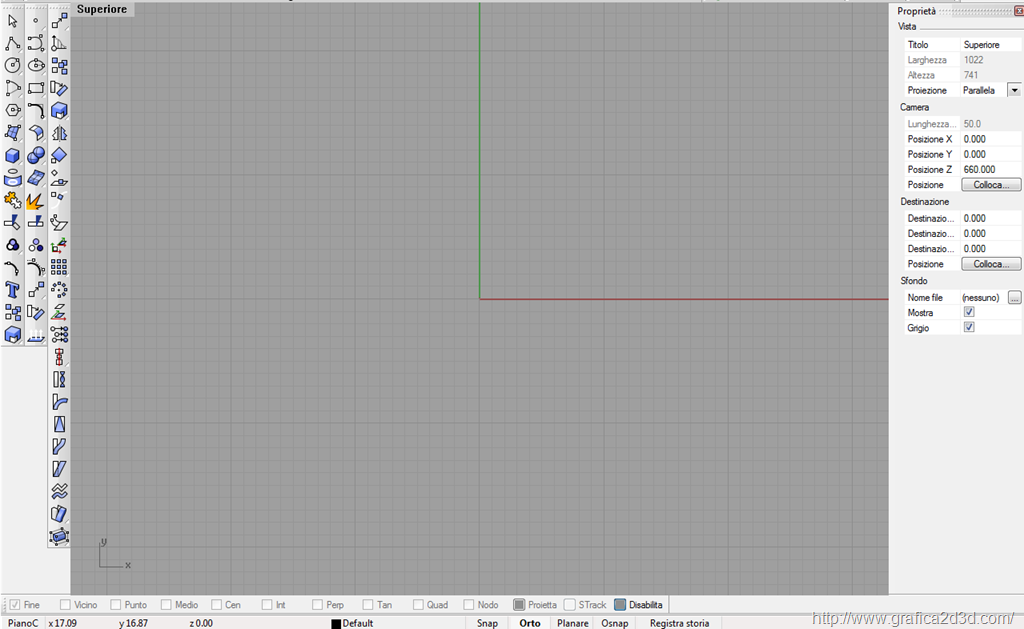

entrati in rhinoceros andiamo nella vista relativa all’immagine che vogliamo inserire, in questo caso si tratta di una vista dall’alto del cellulare quindi sceglierò la vista superiore
prima di incollare l’immagine per far si che le sue dimensioni siano corrispondenti a quelle reali dell’oggetto mi creo un rettangolo che ha la dimensione dell’oggetto visto dall’alto, per quest’oggetto 5,26 x 12, 65.

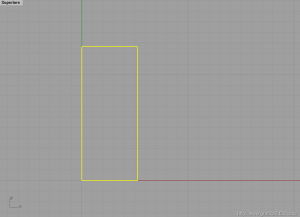

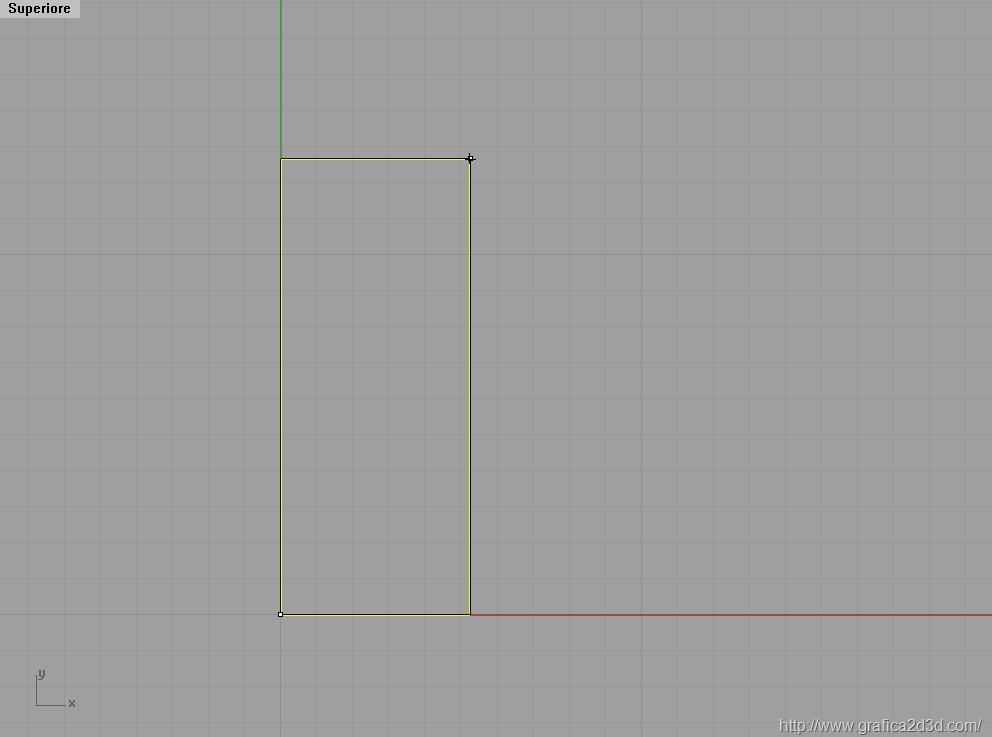

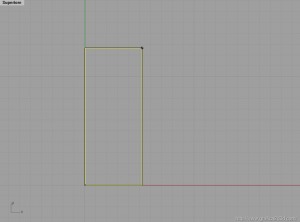

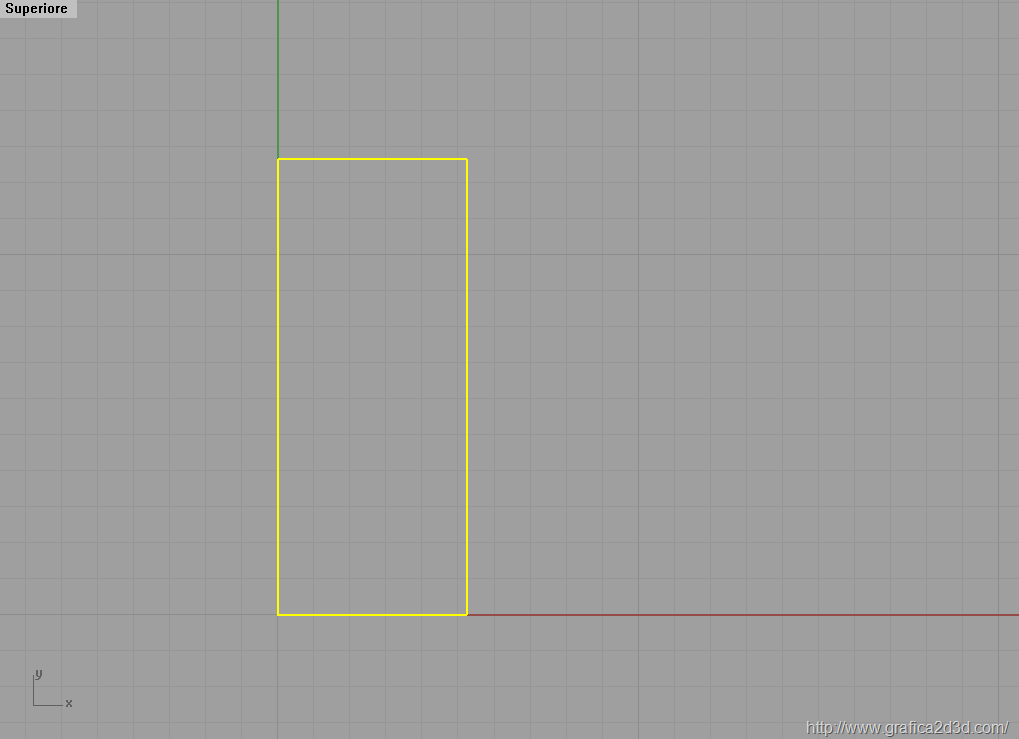

Disegno quindi un rettangolo con le dimensioni volute, posizionando lo spigolo in basso a sin nel punto 0,0 di rhino
A questo punto posso inserire l’immagine

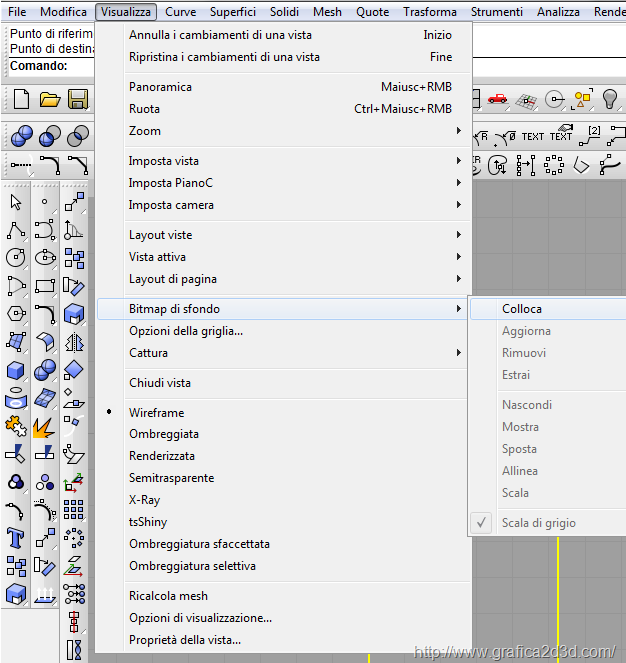

Dal menu visualizza – bitmap di sfondo – colloca
scelgo la foto

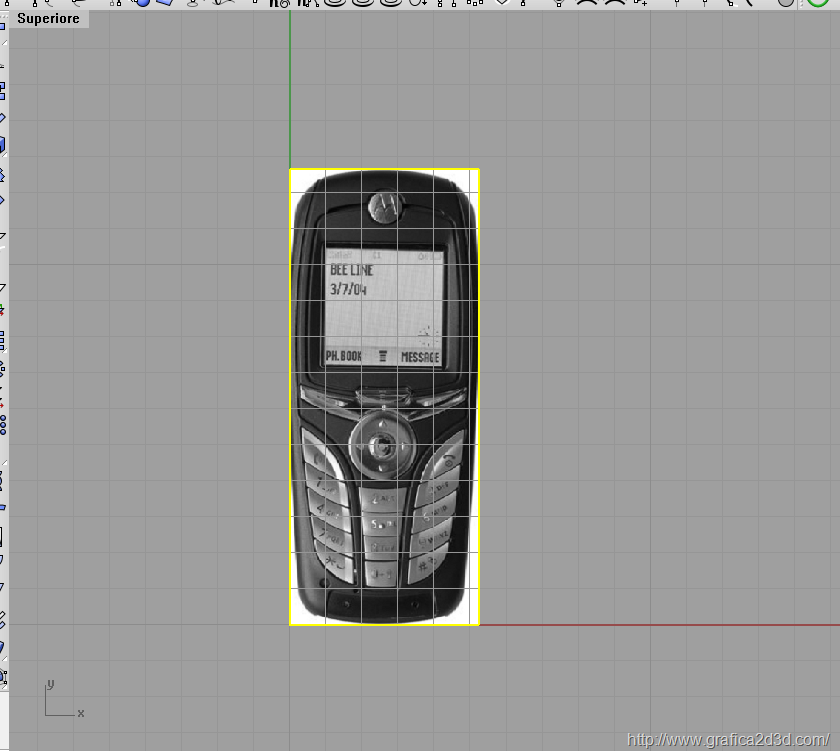

grazie al rettangolo creato mi basta far coincidere i due vertici della foto con il rettangolo per dimensionare l’immagine
procederò allo stesso modo per tutte le viste, una volta finito posso iniziare a modellare l’oggetto
