Lamiere solidworks : linguetta flangia base

In questo primo tutorial dedicato alle lamiere in solidworks vediamo come lavorare con le Lamiere solidworks : linguetta flangia base

LINGUETTA FLANGIA DI BASE è il primo comando per iniziare a lavorare con le lamiere in solidworks.

Lamiere solidworks : linguetta flangia base

Cliccato il tasto scegliamo un piano su cui disegnare lo schizzo della lamiera.

Scegliamo il piano frontale e disegniamo una U con questa misura.

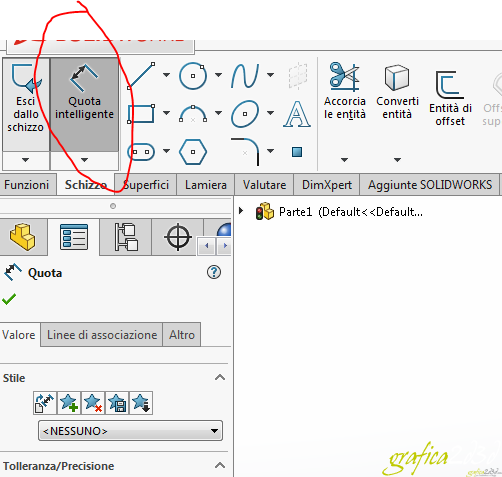

Con la quota intelligente

Clicchiamo sulle linee dello schizzo e quotiamolo come in figura

Lamiere solidworks : linguetta flangia base

Lamiere solidworks : linguetta flangia base

Fatto cio confermiamo l’uscita dallo schizzo con il tasto in alto a destra

Lamiere solidworks : linguetta flangia base

Il comando FLANGIA DI BASE si divide in due serie di comandi

Lamiere solidworks : linguetta flangia base

Con il primo gruppo impostiamo i parametri della flangia di base quindi profondità e direzione.

Con la seconda serie di parametri invece impostiamo le regole della lamiera che saranno comuni a tutte le lamiere presenti in questo file. (In realtà si possono anche dare alla stessa lamiera parametri diversi ma per adesso lasciamo tutto cosi.)

Con questi parametri impostamo

Lo spessore della lamiera

Il fattore K

Gli scarichi della lamiera

Il fattore k detto molto semplicemente è un valore che ci permette di ottenere uno sviluppo in piano della lamiera che rispetti le dimensioni dell’oggetto 3d una volta piegato.

Più tecnicamente il fattore k è il rapporto tra la distanza del piano neutro e la lamiera inferiore e lo spessore totale della lamiera

Il fattore k dipende da vari fattori, tra cui materiale e spessore della lamiera.

Per calcolare il giusto fattore k ci sono varie scuole di pensiero, sicuramente l’esperienza del piegatore riesce a determinare il valore più corretto da dare a questo fattore.

Ci sono vari modi per inserire il fattore k e li visualizziamo premendo sul tasto apposito

Lamiere solidworks : linguetta flangia base

Lo scarico invece viene creato negli spigoli della lamiera per evitare che in caso di piegatura questa si possa lacerare.

Gli scarichi possono essere di 3 tipi

Lamiere solidworks : linguetta flangia base

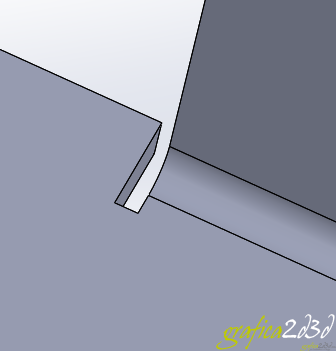

Qui un esempio di scarico rettangolare

Lamiere solidworks : linguetta flangia base

Lamiere solidworks : linguetta flangia base

Il numero 0.5 vuol dire che la parte segnata X è 0,5 dello spessore

Se scrivo 1 la parte segnata X è pari allo spessore

Lamiere solidworks : linguetta flangia base

Le altre due modalità di scarico sono

Lacerazione

Lamiere solidworks : linguetta flangia base

Oblungo

Lamiere solidworks : linguetta flangia base

———————————————————————————————————————-
