Da admin Modellare una casa con 3d studio max: aperture
Una volta realizzati i muri adesso passiamo alle aperture, ci sono vari modi per realizzarrle io scelgo di farle con i piani di taglio, ovverò taglierò i muri con piani di taglio virtuali, molto comodo e veloce come metodo, ma vediamo come fare

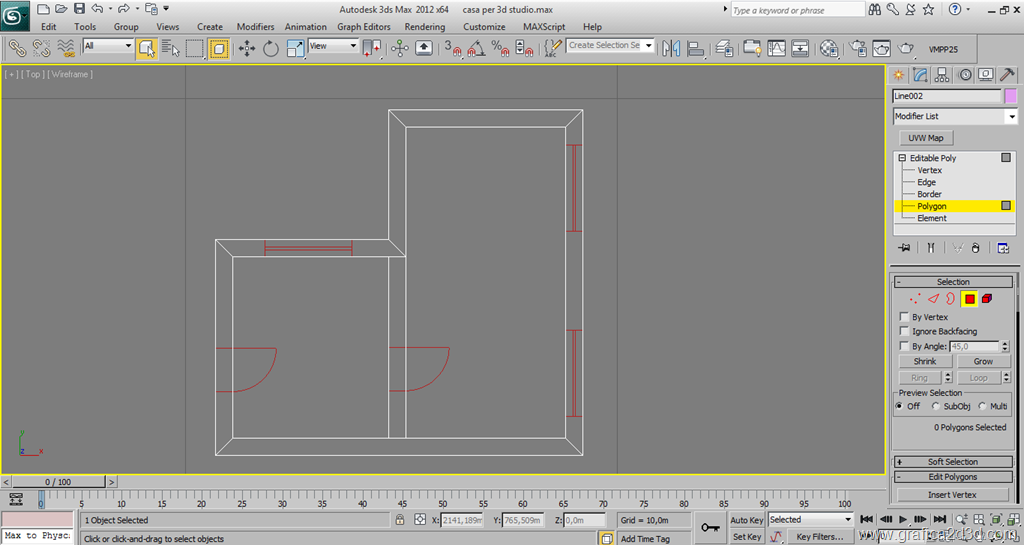

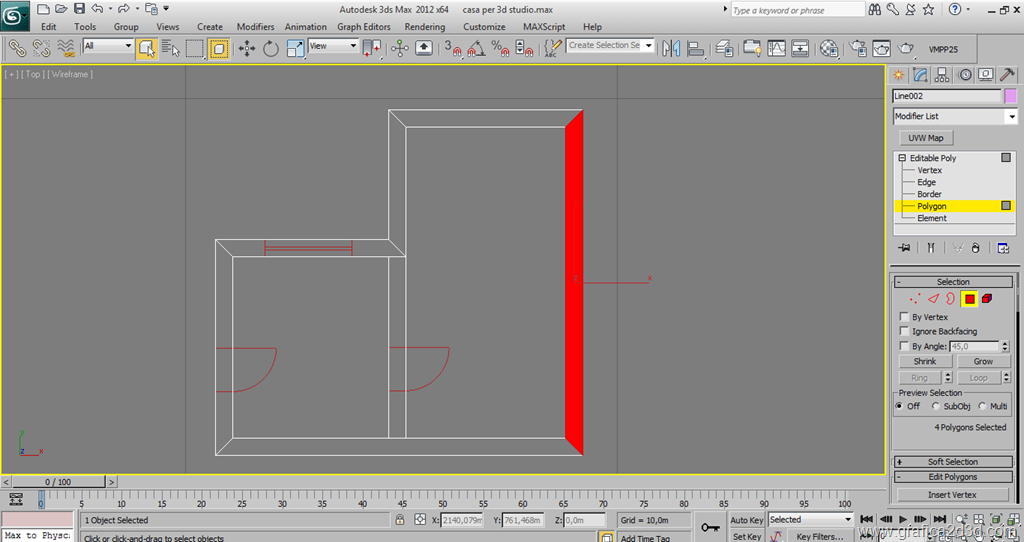

partiamo dalla pianta e selezioniamo i poligoni dei muri da tagliare

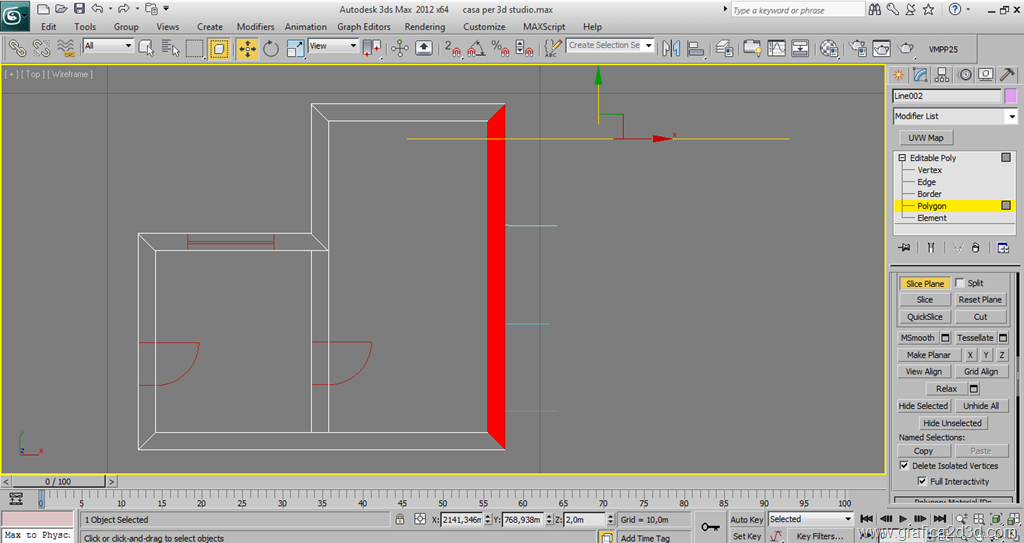

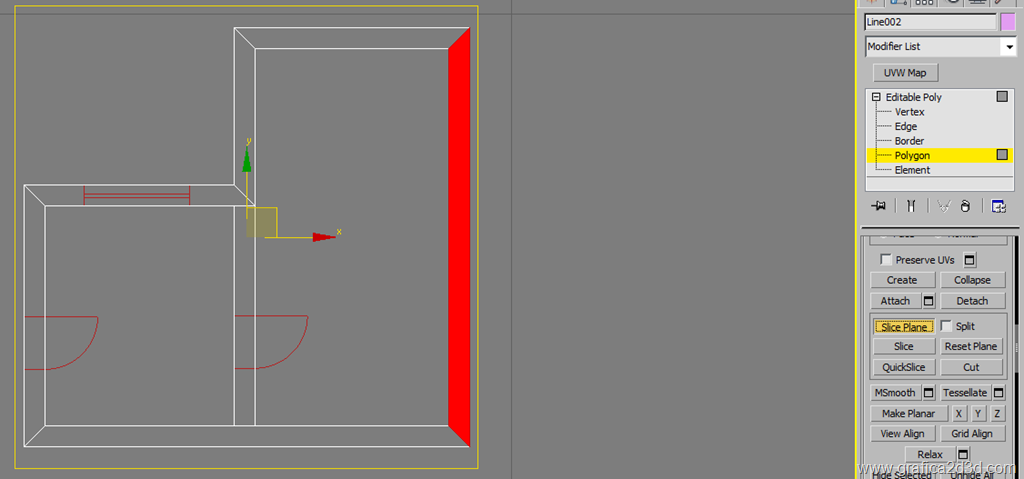

attiviamo slice plane, appare un rettangolo giallo che corrisponde al piano di taglio

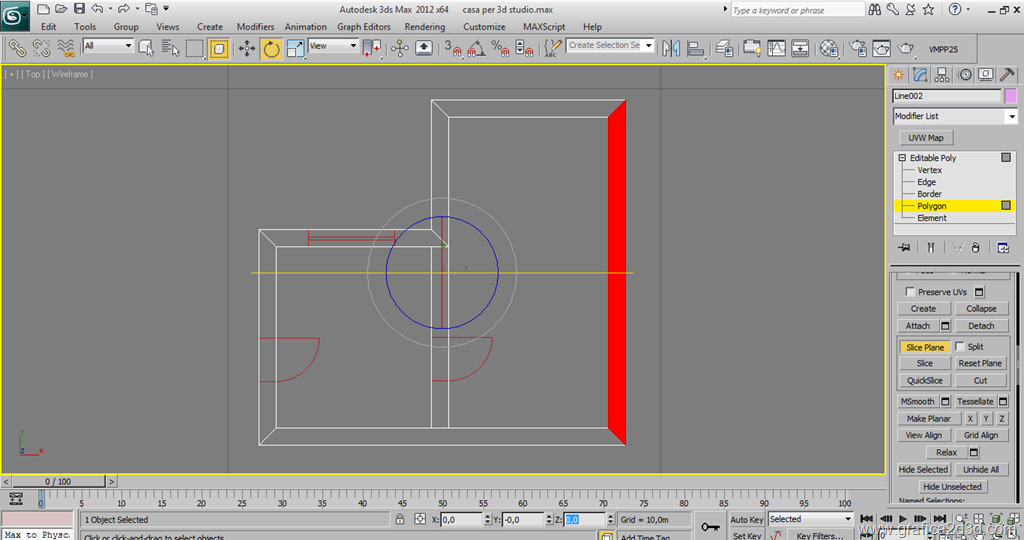

per fare dei tagli laterali alle finestre dobbiamo ruotare il piano, con lo strumento ruota ruotiamo il piano di taglio, aiutandoci anche immettendo nelle apposite caselle i valori numerici dell’ angolo di rotazione
per effettuare il taglio, posizionato il piano clicchiamo su slice, facciamo la stessa cosa con tutte le finestre
come si può vedere dal 3d, sono stati creati dei tagli in corrispondenza delle finestre, adesso mancano i tagli orizzontali, ripetiamo lo stesso procedimento ruotando ancora il piano di taglio

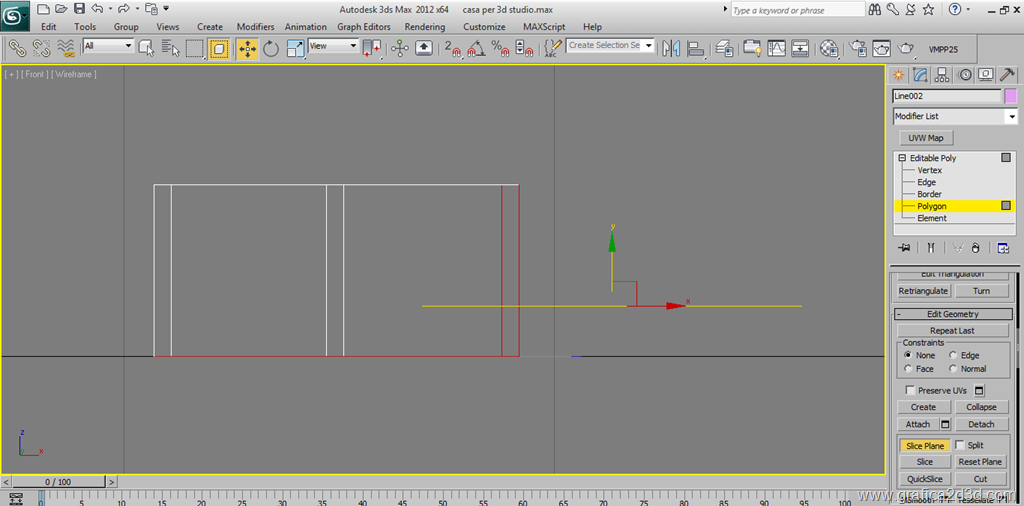

dalla vista laterale effettuiamo i tagli

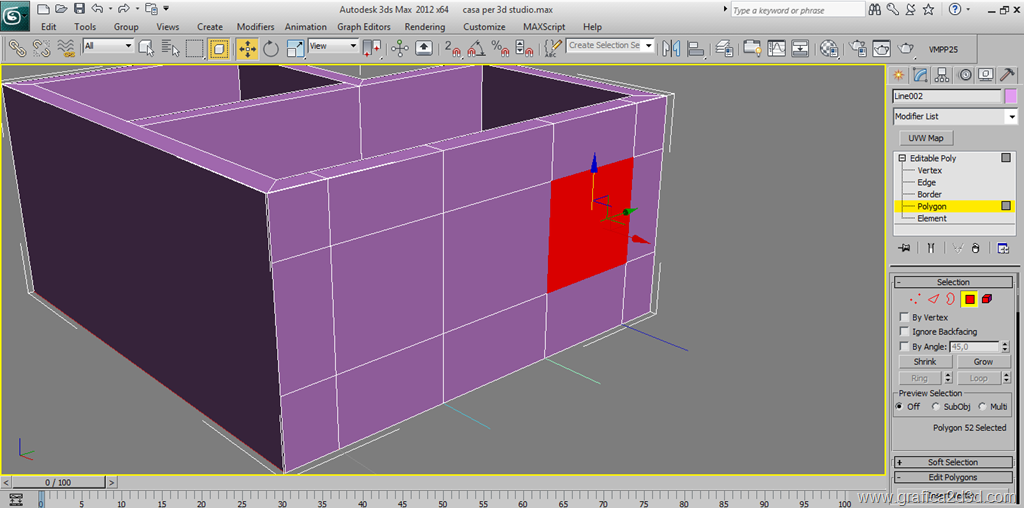

gli altri tagli sono creati, adesso cancelliamo i poligoni per aprire le aperture

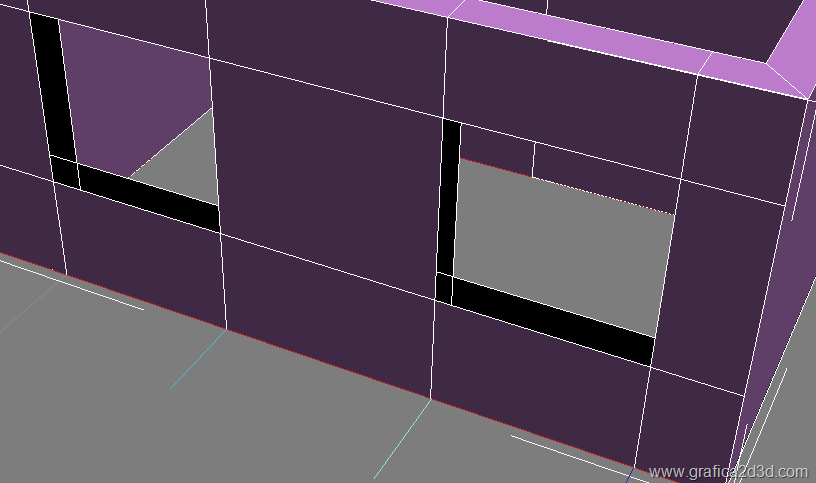

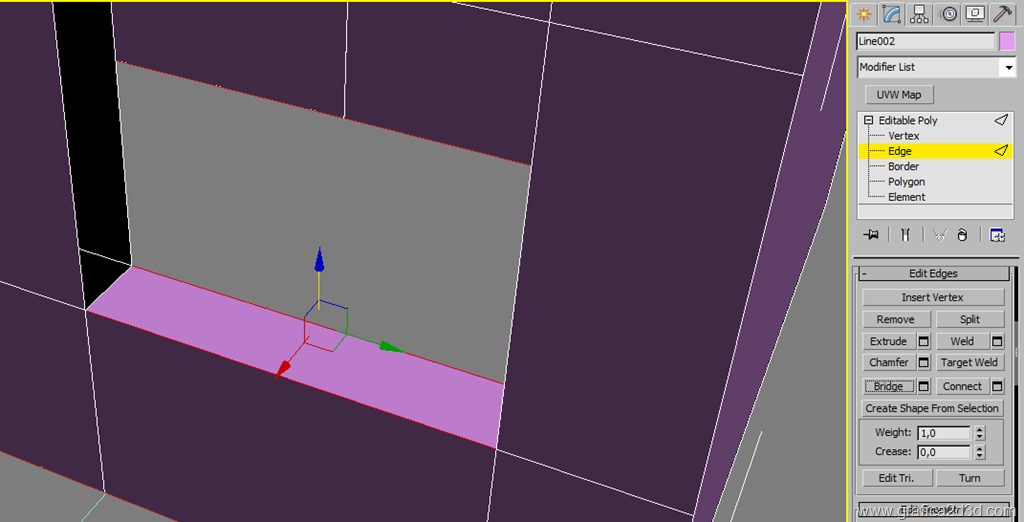

adesso per chiudere gli spazi attorno ai fori delle finestre, selezioniamo a due a due gli spigoli dei fori, (con ctrl premuto selezioniamo due segmenti assieme)

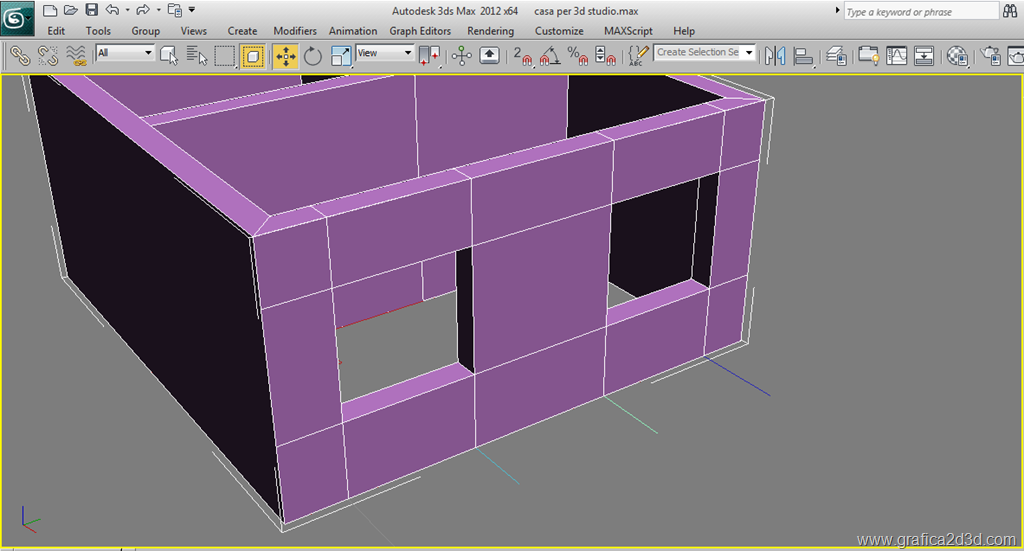

clicchiamo su BRIGE sempre dal pannello di destra ed i fori si chiudono
facciamo lo stesso per tutti i lati
