Ottenere un prospetto da un 3d è una cosa molto semplice in autocad e ci sono anche più modi per farlo, nonostante tutto è una delle domande più richieste sul web, vediamo come fare in 10 secondi

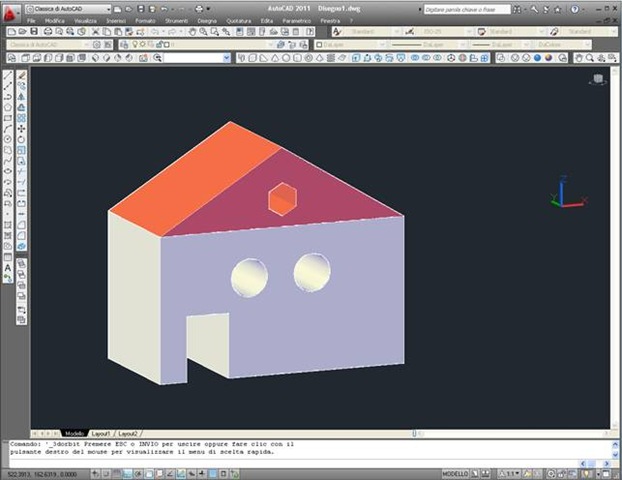

partiamo da questo complicatissimo edificio 3d, mettiamo che vogliamo creare uno dei prospetti in 2d, come prima cosa andiamo nella vista del prospetto che ci interessa

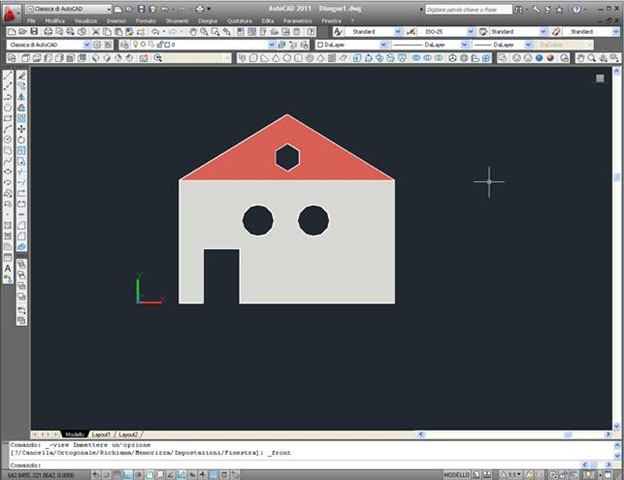

Mettiamo che sia questa

Scriviamo nella riga di comando geompiatta

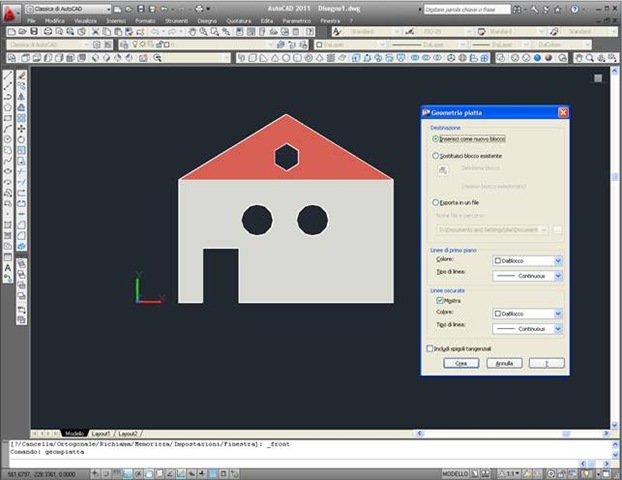

Esce un pannellino che ci chiede alcune cose
Ovvero:
se vogliamo inserire il prospetto che verrà creato come un blocco
se deve sostituire un blocco esistente
se deve essere esportato in un file a parte
ci chiede poi altre cose di poco conto come il colore e il tipo di linea clicchiamo su CREA

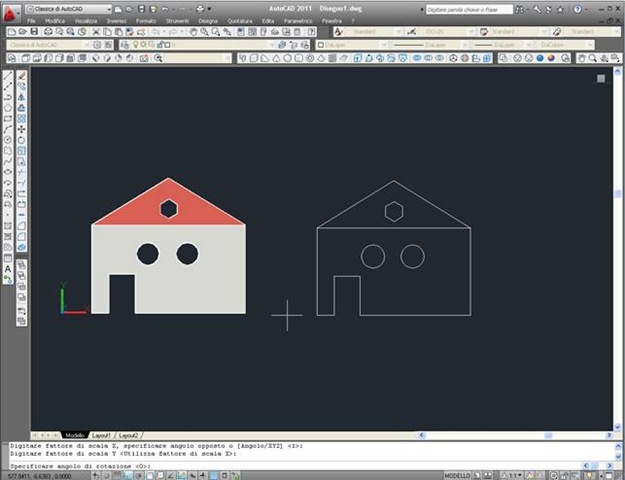

finito
