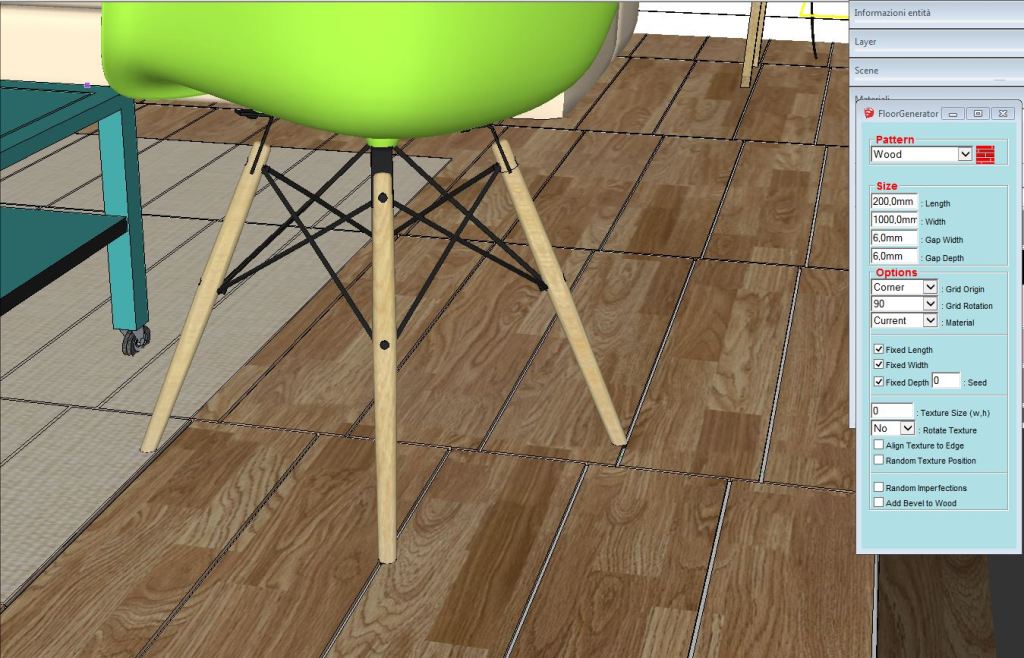

Plugin sketchup FloorGenerator per creare pavimentazioni 3d

Plugin sketchup FloorGenerator per creare pavimentazioni 3d

Uno dei plugin di sketchup che utilizzo di piu per il mio lavoro è  Floor generator.

E’ un ottimo plugin per generare pavimenti di ogni tipo direttamente in 3D, il plugin lo trovate qui,

http://sketchucation.com/forums/viewtopic.php?f=323&t=57424

il suo utilizzo è davvero molto semplice, dopo averlo scaricato il plugin lo installiamo, per chi non sapesse come fare, abbiamo scritto questo tutorial su come installare i plugin per sketchup

http://www.grafica2d3d.com/2013/07/installare-un-plugin-con-sketchup.html

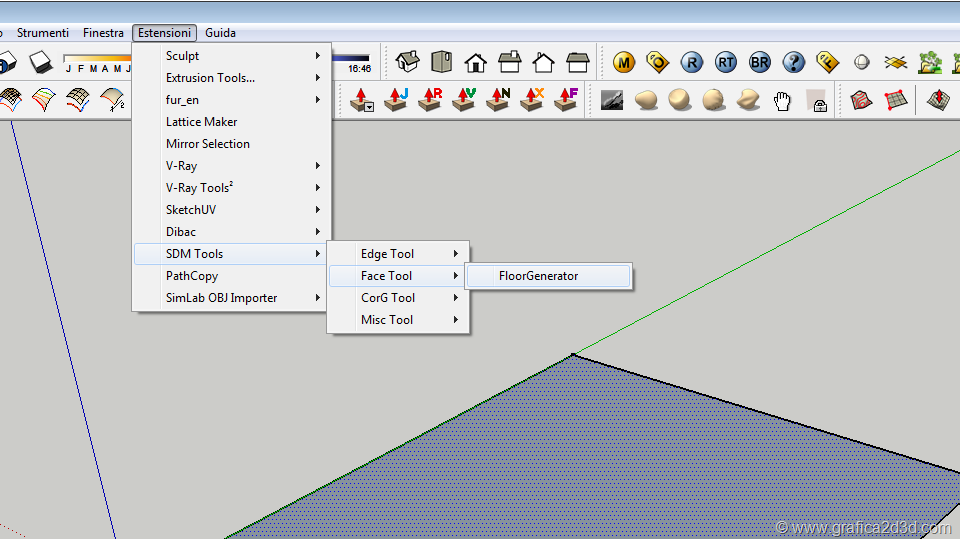

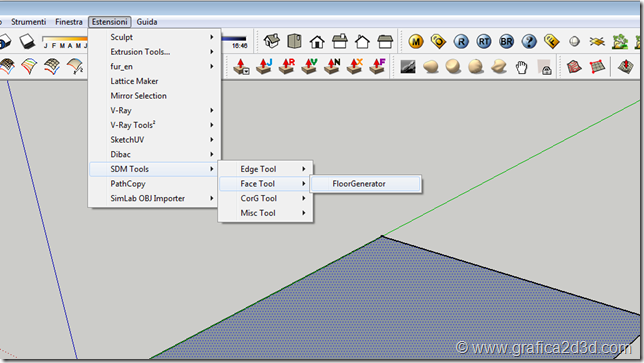

Dopo averlo installato creiamo il piano su cui creare la pavimentazione e selezioniamola e clicchiamo dal menu su floor generator

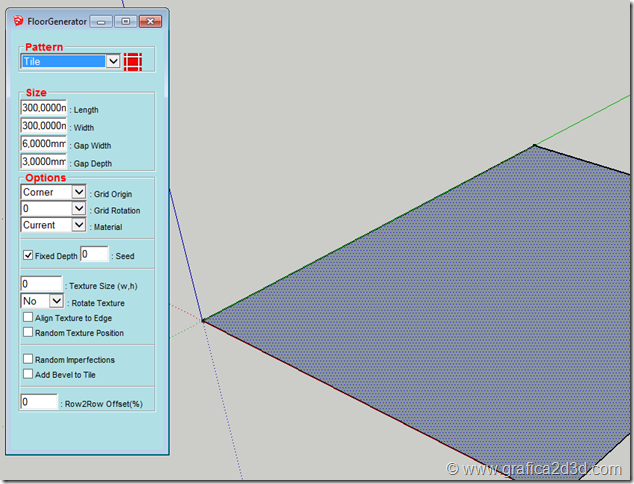

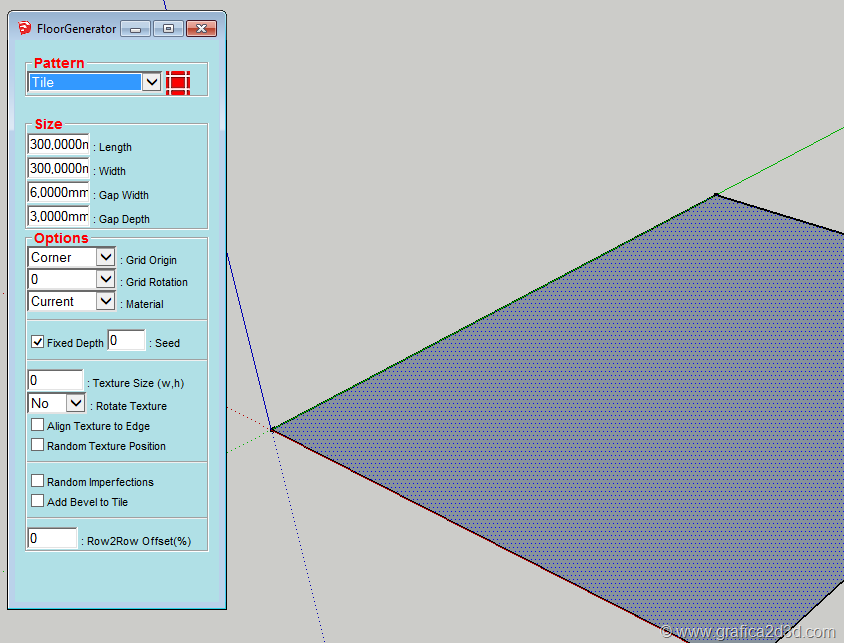

si apre la finestra di settaggio

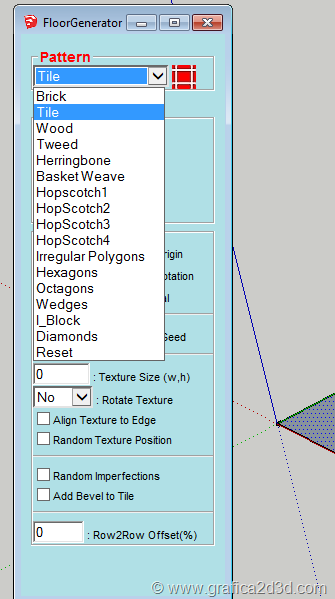

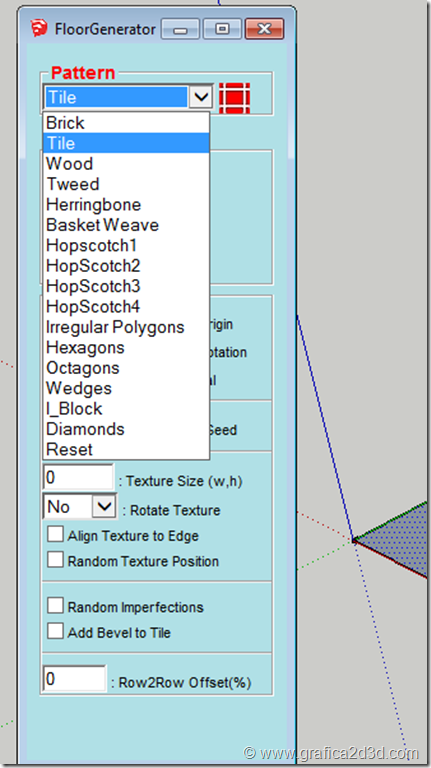

in pattern scegliamo il tipo di pavimentazione, ce ne sono di vari tipi

scegliamo ad esempio wood per creare doghe di un parquet

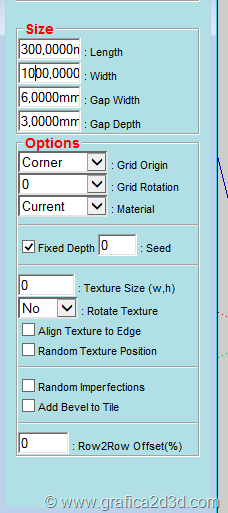

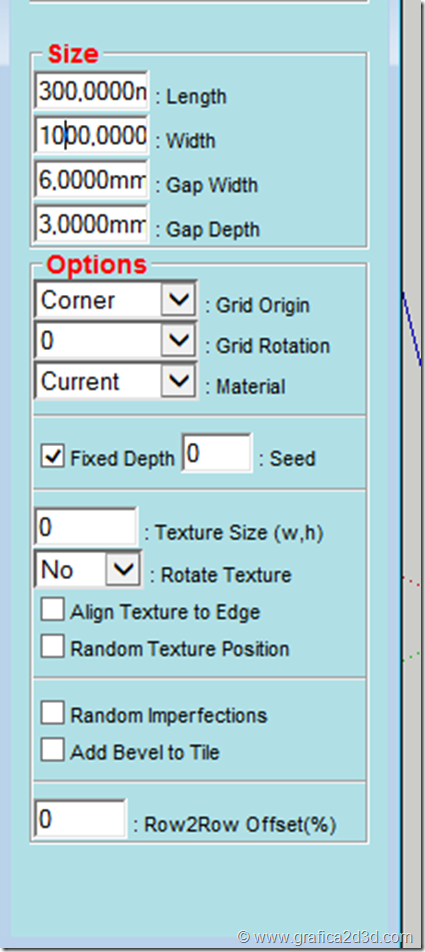

con size decidiamo lunghezza e larghezza della doga di legno

con gap decidiamo dimensione e profondita della fuga

nella sezione option possiamo decidere alcune opzioni

grid origin impostiamo se la pavimentazione parte da un angolo o dal centro

grid rotation se il parquet deve essere ruotato

con material possiamo scegliere il materiale da applicare, current vuol dire che applica il materiale corrente, quindi scegliamo prima la texture da applicare prima di creare la pavimentazione

tra le altre opzioni quelle piu interessanti sono

random impoefections che crea imperfezioni in maniera casuale per render piu reale la pavimentazione

add bevel to tile crea uno smusso alla pavimentazione, attenzione che questa opzione richiede molte risorse per il pc

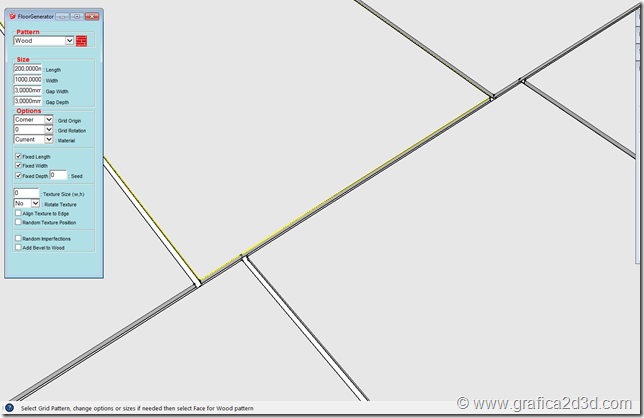

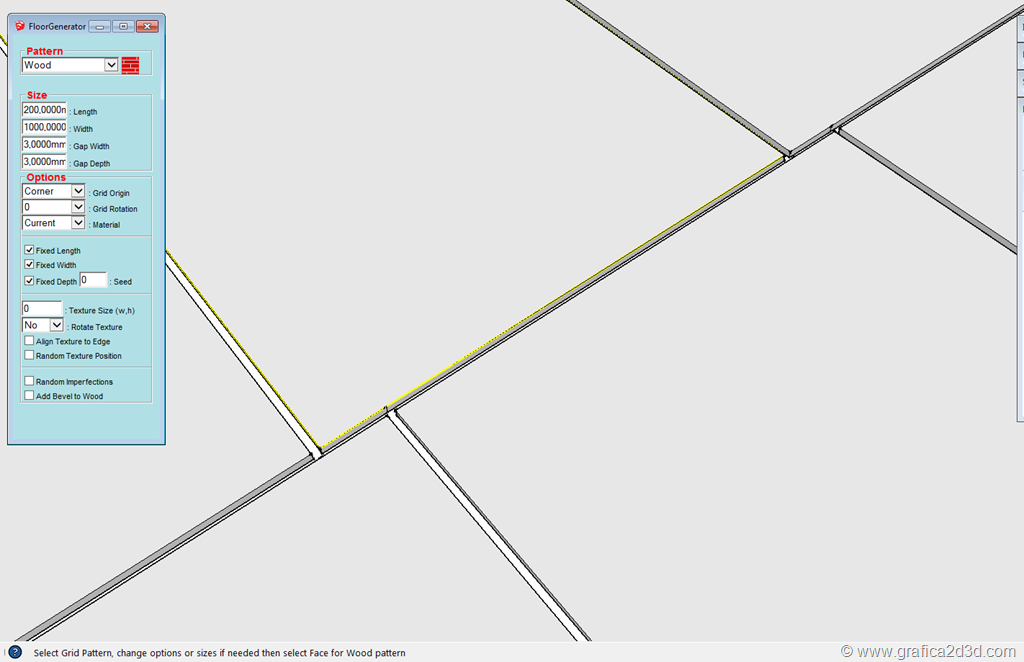

Una volta scelte tutte le opzioni per confermare la creazione del pavimento basta cliccare sul piano selezionato in precedenza

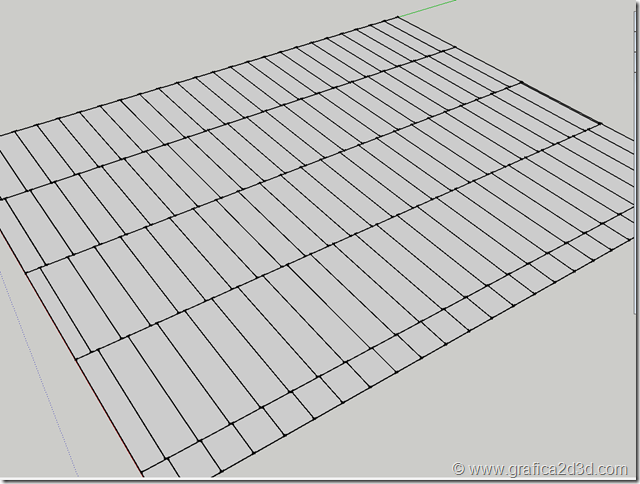

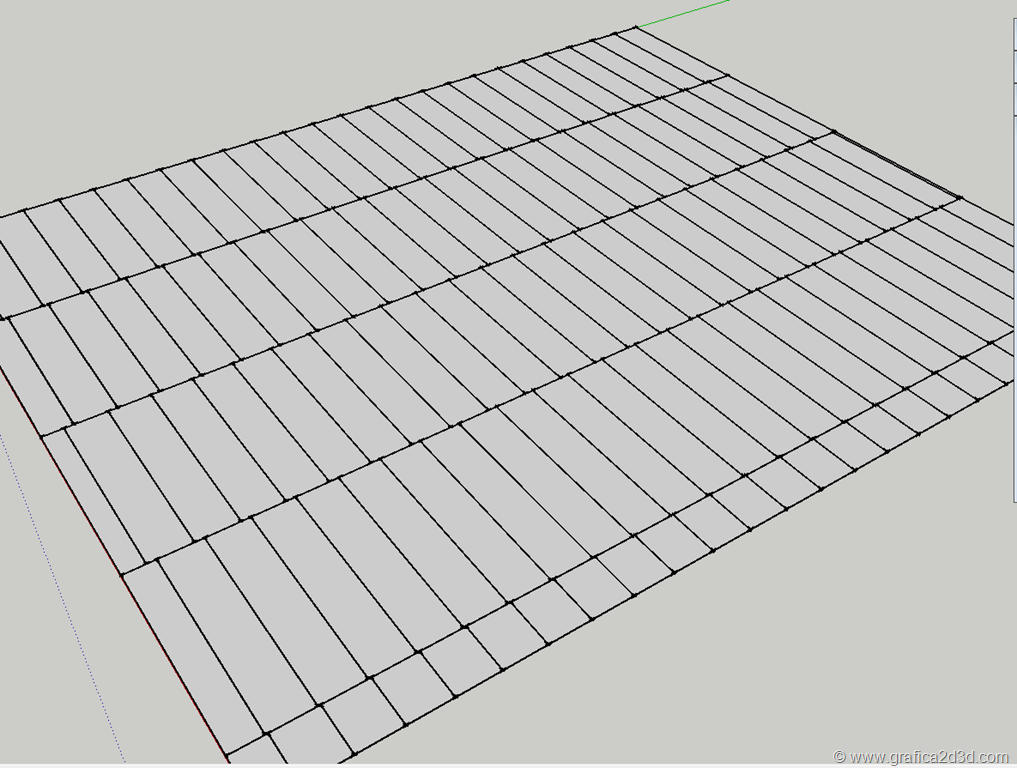

il tempo di elaborare e la pavimentazione 3d viene creata
