Revit creare un oggetto parametrico 01

Revit creare un oggetto parametrico 01

In questo tutorial voglio mostrare la creazione di un semplice oggetto, un tavolo in questo caso, la creazione di un oggetto si divide in due parti, la creazione dell’oggetto 3D e la parametrizzazione dell’oggetto stesso, in modo da renderlo modificabile a piacimento.
Non sempre è necessario rendere parametrizzato un oggetto sopratutto se si tratta di un oggetto unico che fa parte del nostro progetto e sappiamo che non lo utilizzaremo più, per fare ciò ci sarebbe bastato creare un oggetto locale con gli strumenti 3d messi a disposizione da revit, ma in questo caso voglio mostrare come si rnde paramentrico un oggetto in revit
entriamo nel pannello di creazione famiglia

come modello scelgo quello generico metrico in quanto la realizzazione di un tavolo non prevede particolari accorgimenti se si trattava di un oggetto più particolare tipo una porta o una finestra potevo scegliere il modello creato ad hoc che ha gia tutta una serie di piani predisposti per la creazione di un oggetto del genere


questo modello ha due piani di costruzione di defoult, la crove tratteggiata che vedete nel modello
padroneggiare con i piani di costruzione è una delle cose più importanti di revit per poter modellare, infatti in revit non possiamo modellare a piacimento gli oggetti come vogliamo e poi ruotarli nello spazio ed assemblarli come facciamo con autocad, ma ogni oggetto deve essere costruito in un piano piu adatto, la creazione dei piani è fondamentale anche per rendere parametrico l’oggetto
per realizzare il tavolo abbiamo bisogno di alcuni piani di costruzione, iniziamo a creare il piano che ospiterà la base del tavolo
andiamo in una vista laterale e creiamo un piano che posiziono per adesso a 800 mm dal terreno
rinominiamo il piano  con il nome base tavolo, è importantissimo rinominare i nomi dei piani in quanto sarà più semplice la parametrizzazione dell’oggetto

ora iniziamo la creazione del piano

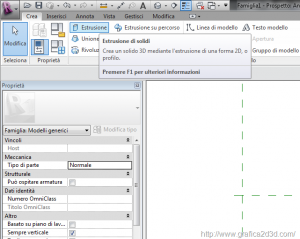

scegliamo il comando estrusione

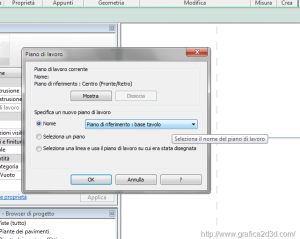

impostiamo il piano di lavoro e scegliamo la base tavolo che abbiamo creato prima


scegliamo la vista del pavimento

tracciamo un rettangolo, non badiamo tanto alle dimensioni in quanto verranno parametrizzate
imposto la profondità del piano a 25 mm anche questo valore sarà parametrizzato successivamente quindi non gli do grande importanza

ecco il nostro piano

nella seconda parte creeremo le gambe del tavolo
