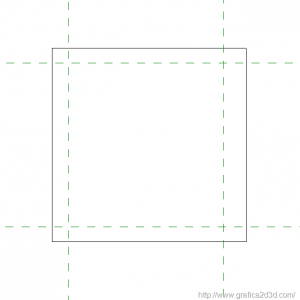

nella prima parte del tutorial abbiamo iniziato a modellare il piano del tavolo, adesso iniziamo a modellare i piedi del tavolo, creiamo due piani aggiuntivi e spostiamo i piani iniziali in questo modo

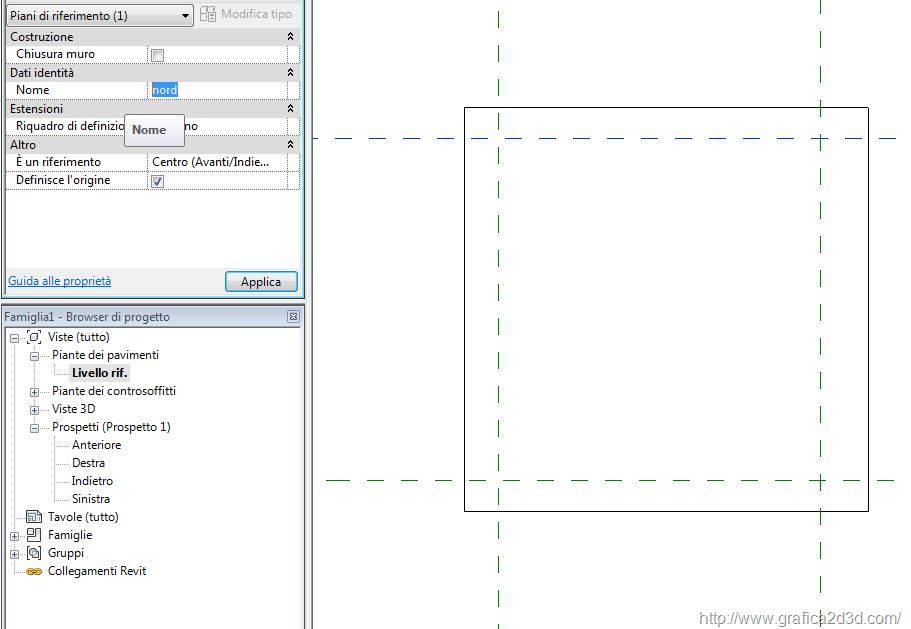

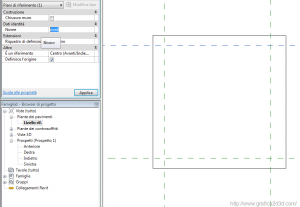

rinominiamo i 4 piani come nord sud est ovest in base alla loro posizione

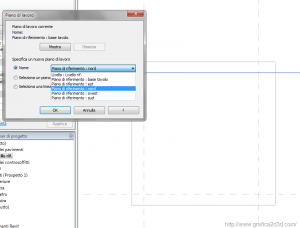

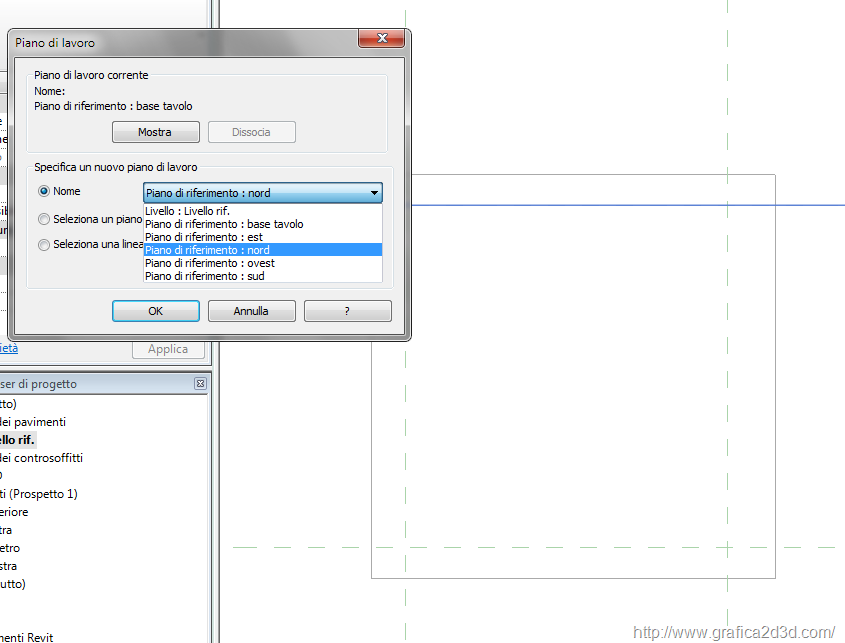

attiviamo nuovamente il comando estrusione e scegliamo il piano nord per disegnare i piedi del tavolo

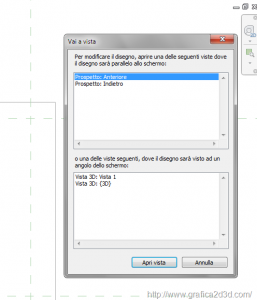

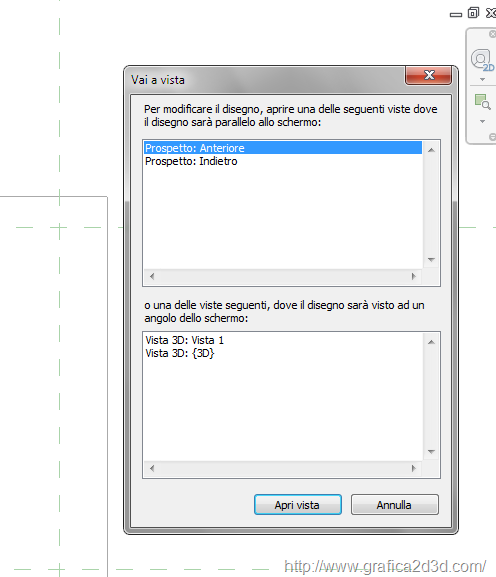

scegliamo il prospetto anteriore ed entriamo nella vista

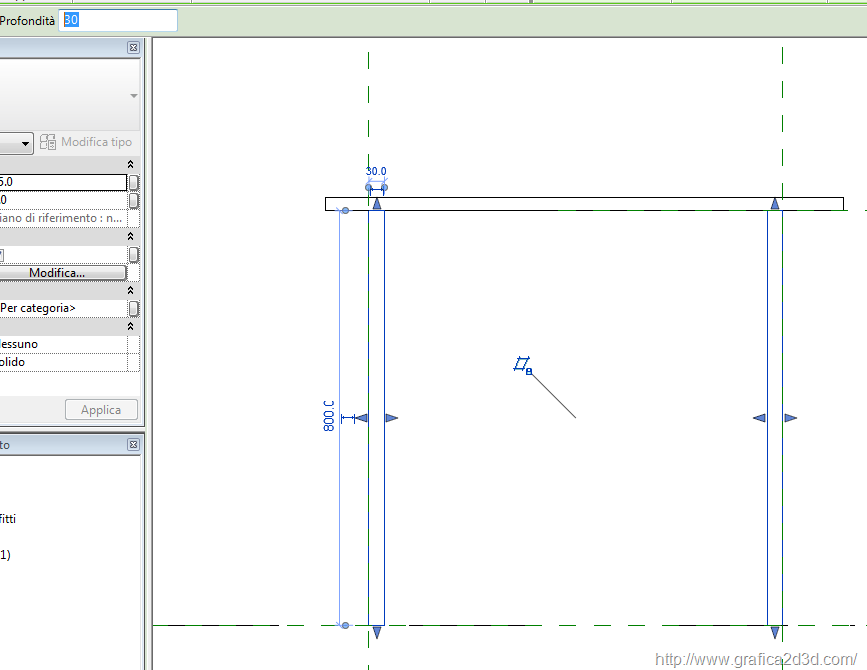

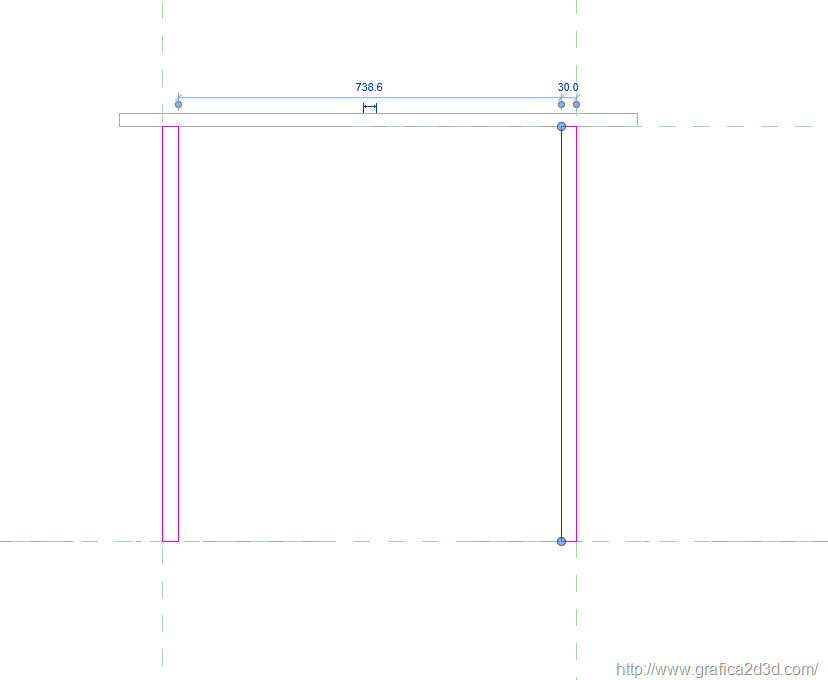

disegniamo i due rettangoli dei piedi visti in prospetto e diamo come larghezza 30 mm e altezza la base inferiore del tavolo
lasciamo la profondita di 30 mm ed usciamo

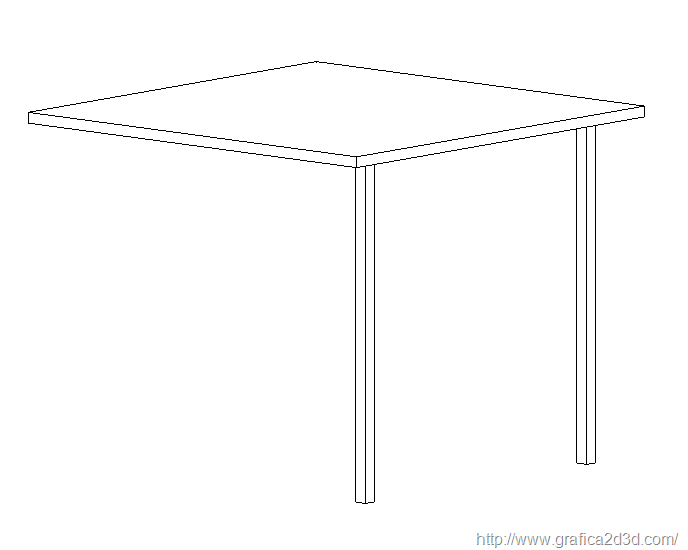

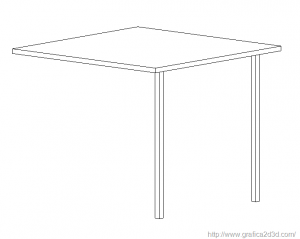

ecco i due piedi

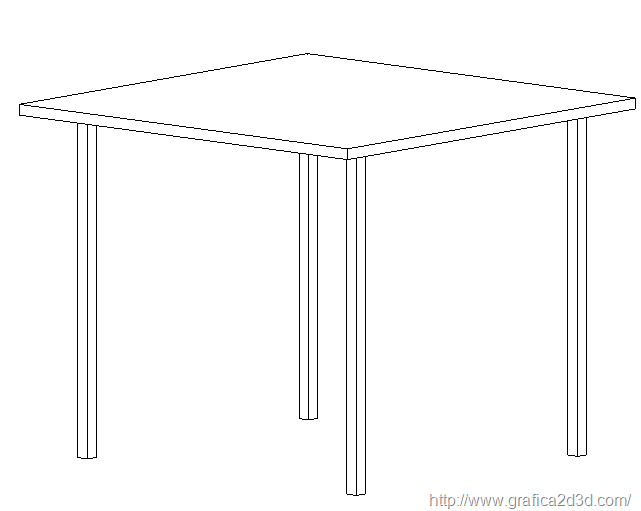

faccio la stessa identica cosa per gli altri 2 piedi entrando stavolta nel piano sud
in questo tutorial ho volutamente creato un oggetto molto semplice come un tavolo in quanto nella successiva parte del tutorial voglio mostrare come renderlo parametrico e lavorare su un oggetto semplice come questo permette di capire facilmente i principi che regolano la parametrizzazione degli oggetti in revit
