Con il termine sezione a baionetta si intende una sezione che non si svolge lungo un unica linea ma ad un certo punto del suo percorso viene slittata in avanti o dietro sezionando un area diversa da quella iniziale. Questo tipo di sezione è molto usata in ambito architettonico sopratutto quando si voglio mostrare con un unica sezione più aree del nostro progetto.

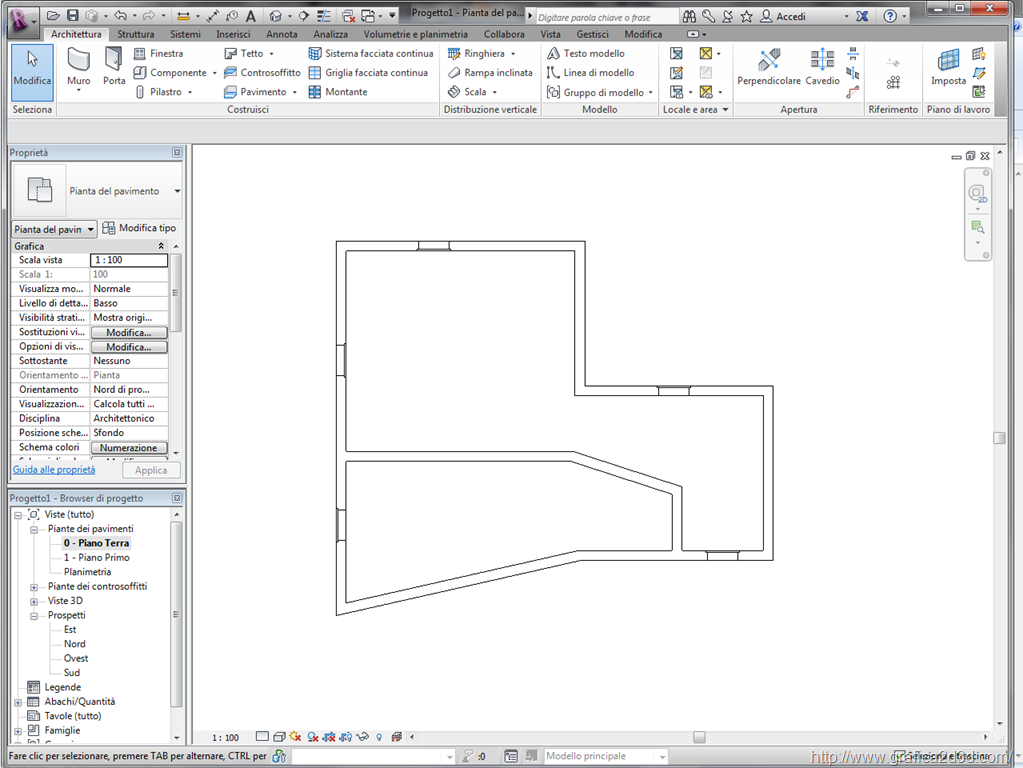

Vediamo come crearla, innanzitutto partiamo da un semplice 3d che ho creato per l’esempio

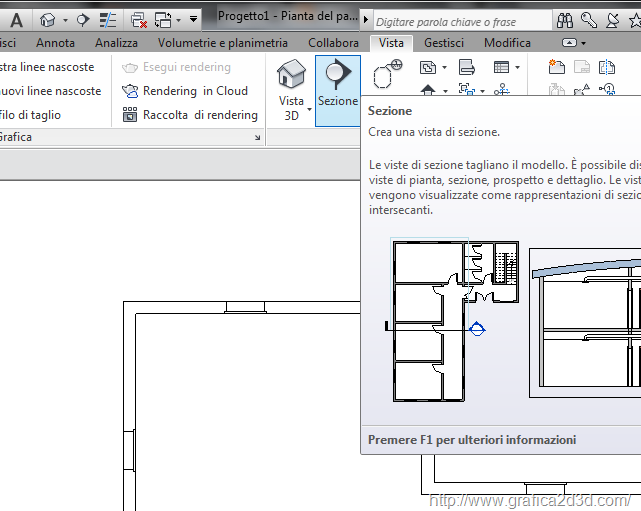

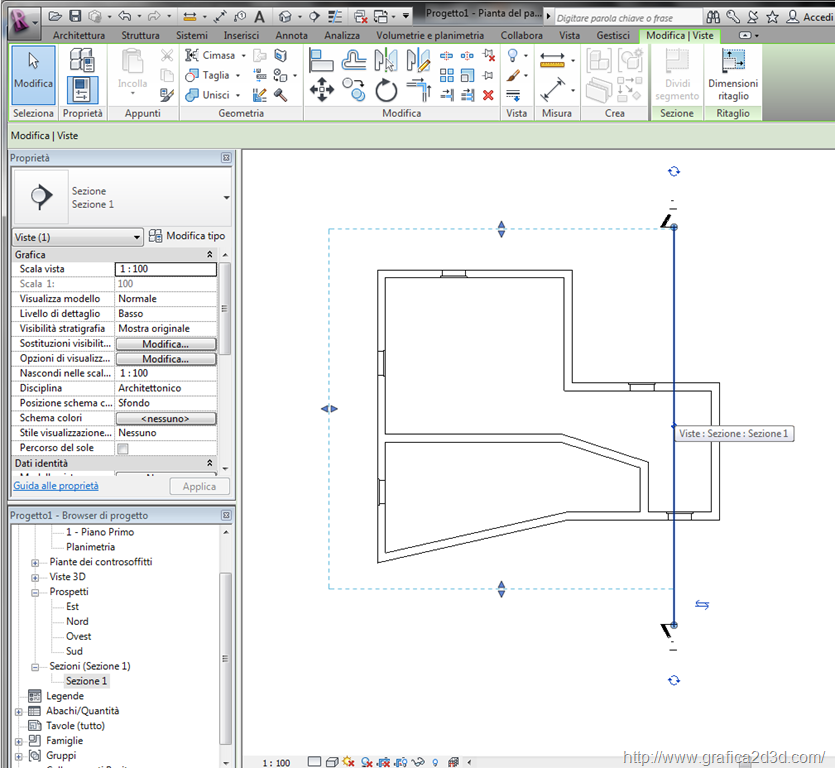

dalla scheda visualizza scelgo sezione e traccio una sezione normale rettilinea
ecco la sezione relativa

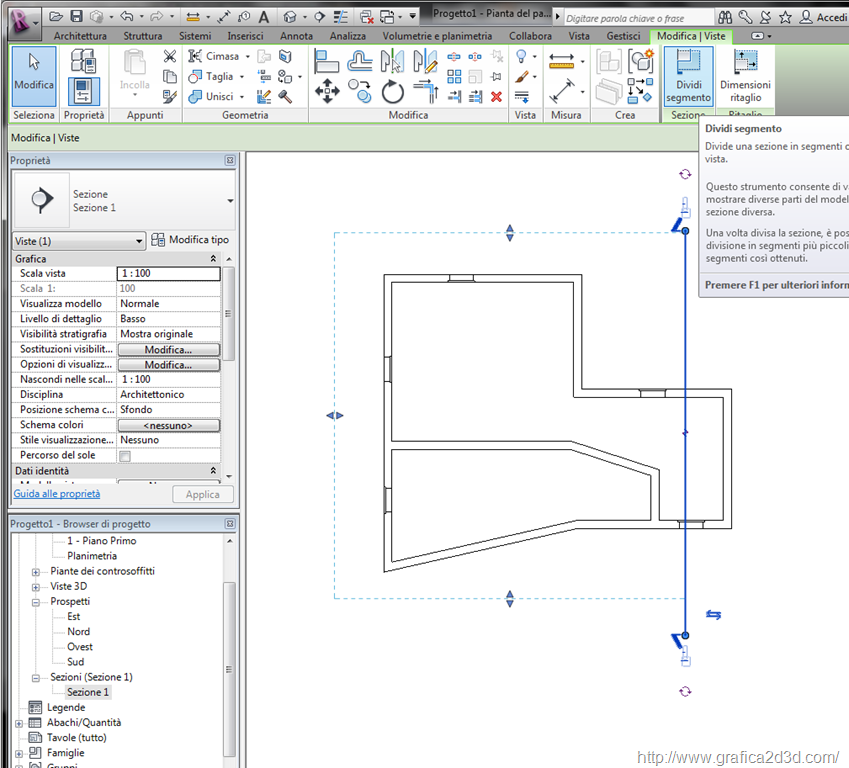

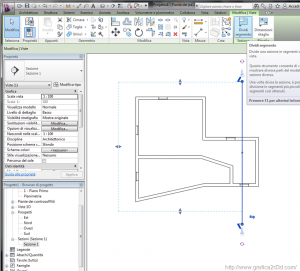

ora per creare il taglio selezioniamo la sezione e dalla barra superiore scegliamo dividi segmento

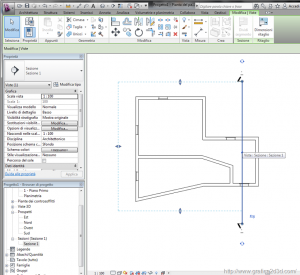

clicchiamo sul punto della sezione dove fare il taglio

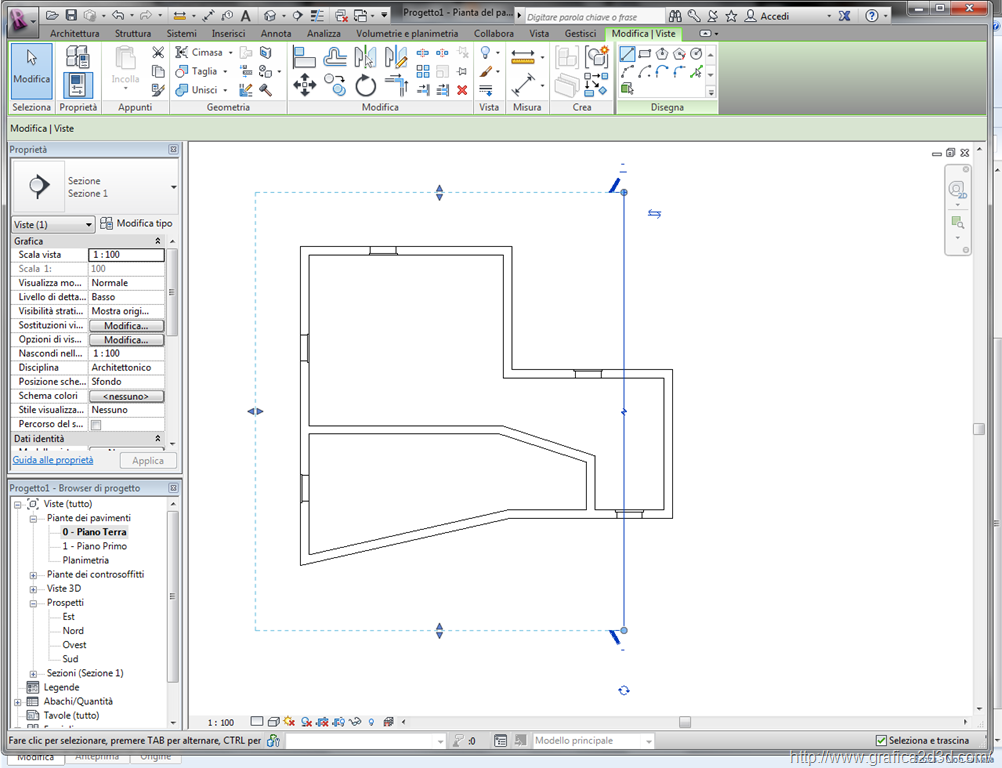

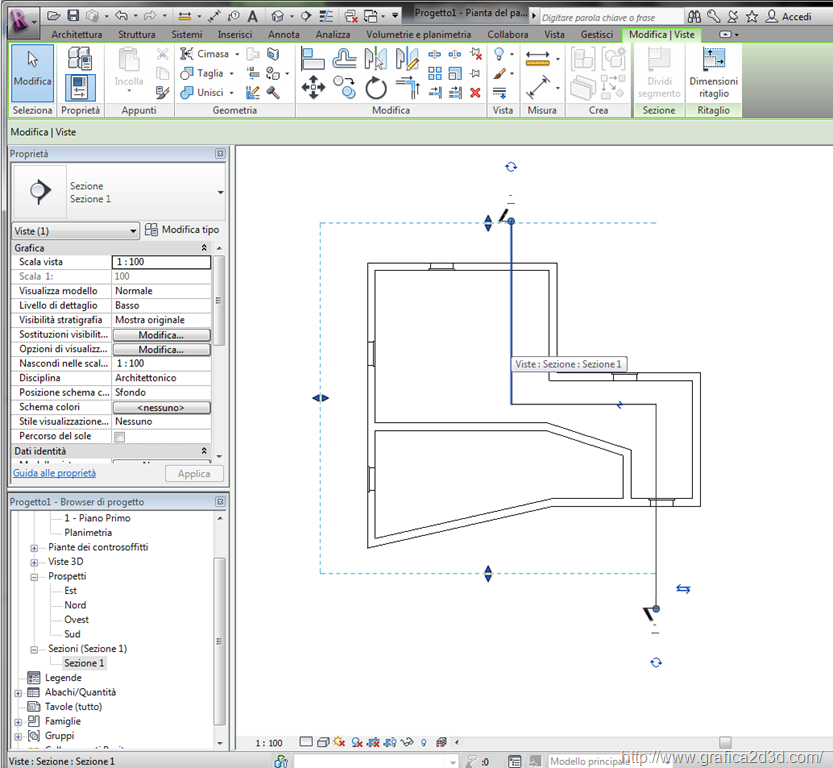

trasliamo la sezione nel punto di spostamento

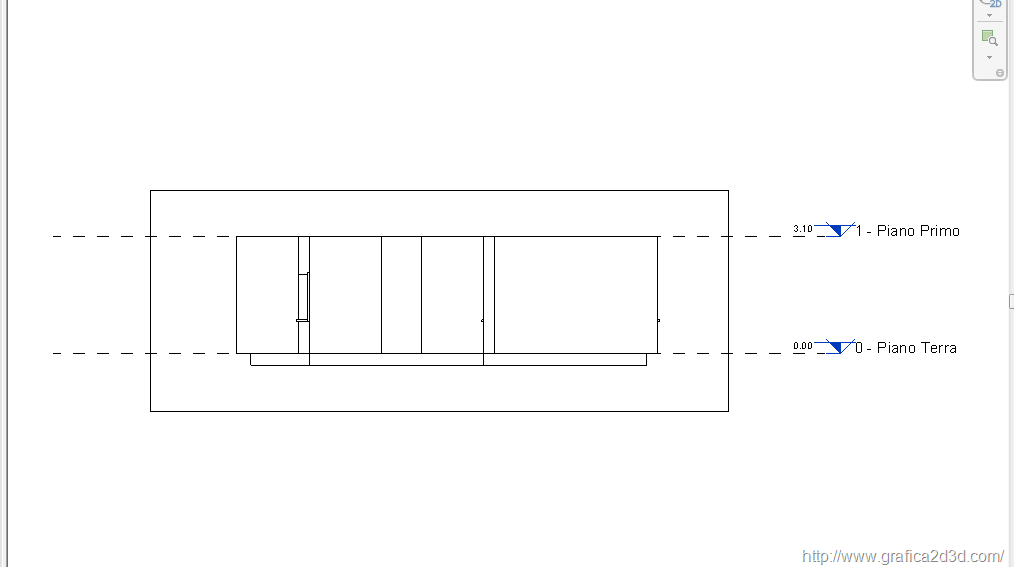

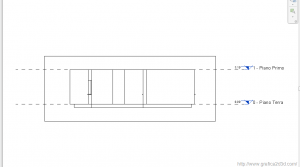

ecco la sezione come desideravamo
