Da admin ciao a tutti in questo tutorial realizzerò un soffitto un po’ particolare, per realizzarlo mi servirò di archicad,
zsurf4, 3dstudio max.
Archicad e 3d studio non hanno bisogno di presentazioni, zsurf4 è un piccolo programmino gratutito che
partendo da un immagine ne crea un oggetto 3d,
dal sito potete scaricare sia il programma che un manuale tradotto in italiano.
(E qui potete anche trovare un tutorial fatto dal bravissimo autore del sito)

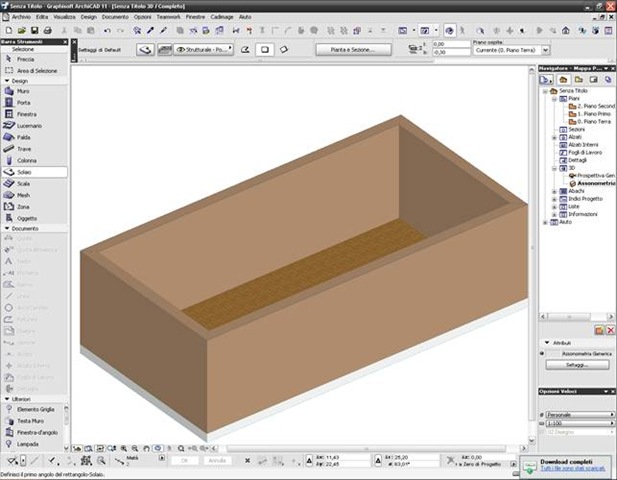

Adesso iniziamo il tutorial partendo da una stanza realizzata con archicad

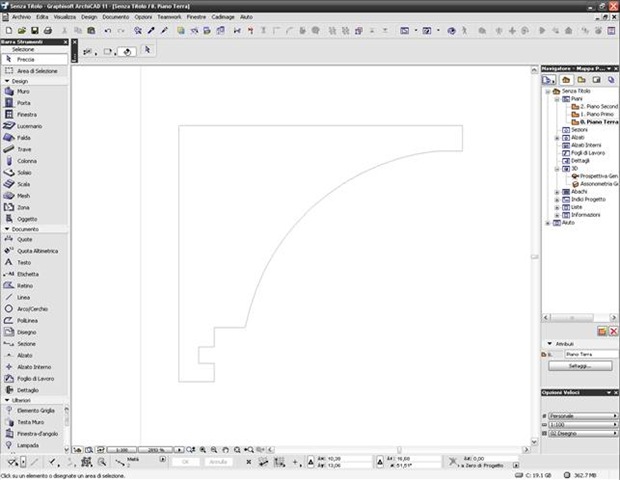

Iniziamo a creare con lo strumento linea il profilo degli sgusci del nostro solaio

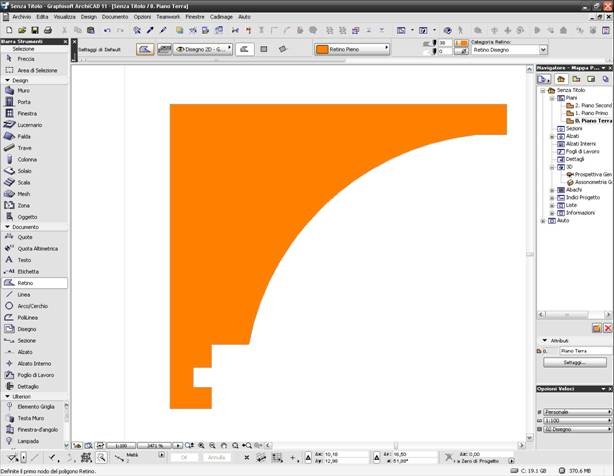

Riempiamo la forma con un retino, per realizzare l’oggetto 3d userò lo strumento profiler di archicad
presente dalla versione 9 in poi

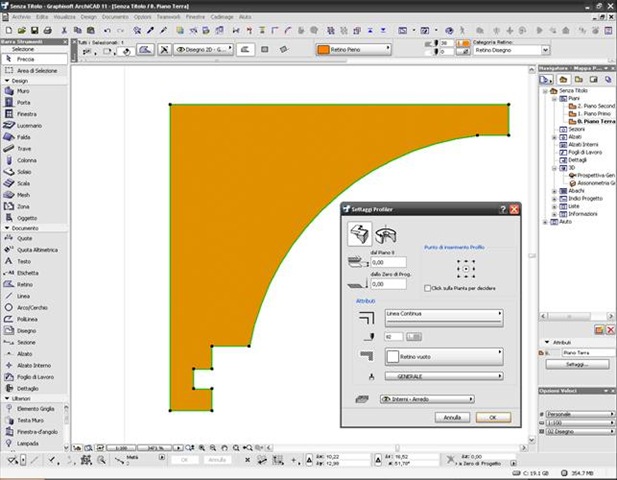

Attivo il profiler dal menu DESIGN, imposto altezza da terra, tipo di linea,materiali e molto importante il punto di inserimento dell’oggetto

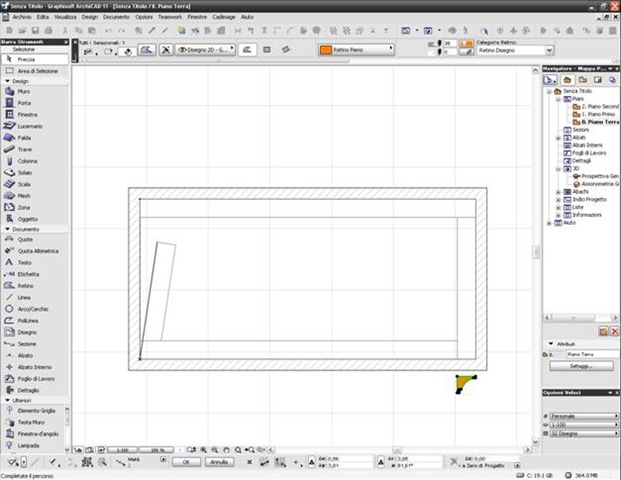

Vado poi a tracciare la forma che avra il mio oggetto, quindi traccio il profilo della stanza

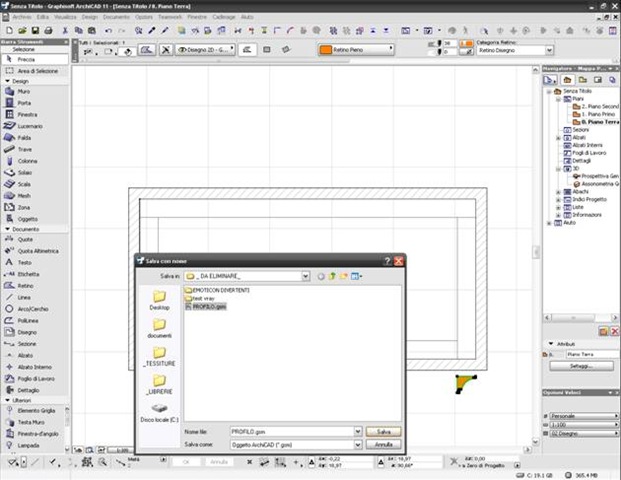

Infine lui mi chiederà di salvare l’oggetto creato, scegliamo nome e posizione

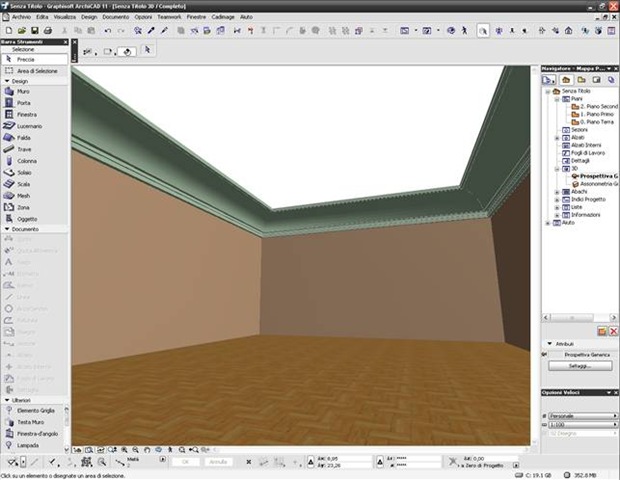

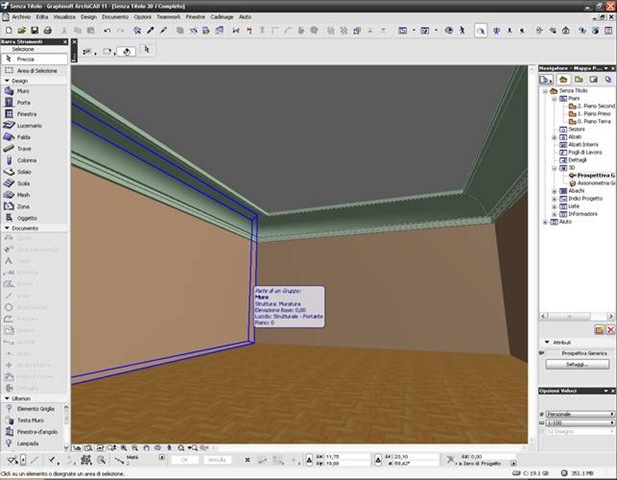

Eccolo qua J adesso andremo a definire la parte centrale
iniziamo a chiudere semplicemente, per poi realizzare il nostro decoro cassetto nato

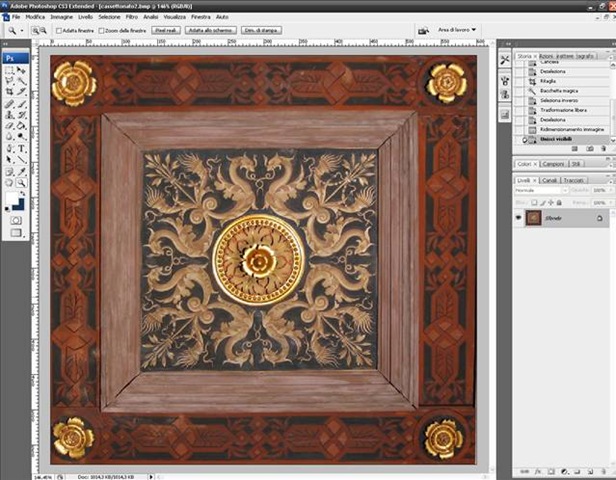

Su internet ho preso un immagine qualsiasi di una cassetto natura in legno, mi piaceva il decoro adesso
attraverso il programma zsurf lo trasformeremo in un oggetto solido

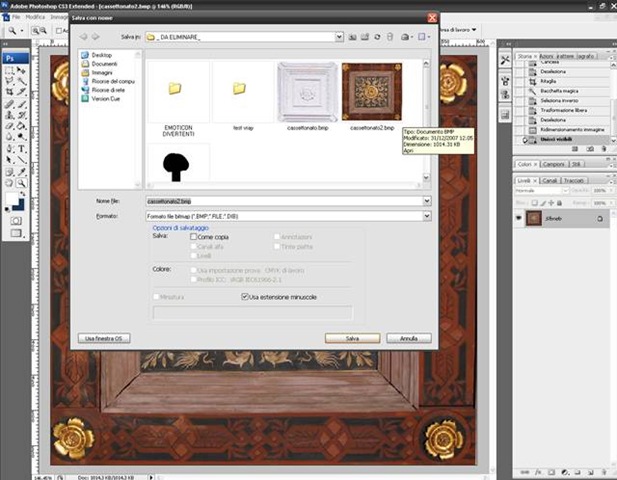

Per prima cosa l’immagine deve essere salvata in bmp a 16 o 24 bit altrimenti zsurf non la legge

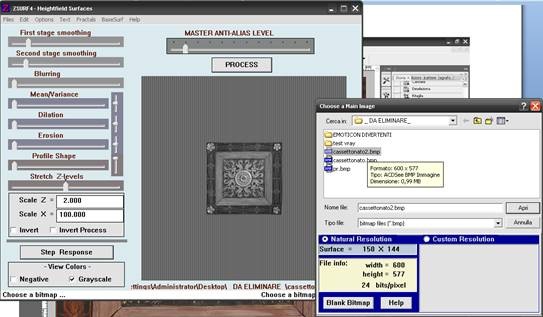

Questa è l’interfaccia del programma, per capire bene le varie opzioni vi rimando al manuale in italiano
presente sul sito
Aperto il file da files-open visualizziamo l’immagine in bianco e nero perche il programma
crea i rilievi analizzando le parti bianche e scure, come il dispace di 3d studio, importante
è il master antialias level che ci consente di impostare il grado di profondità del rilievo,
più va verso destra è più la superficiesara smussata e liscia, io lo lascio in questa posizione per avere
un rilievo maggiore
Fatto questo lo salvo sempre dal menù files, lui salverà in formato iges che potete aprire con
qualunque programma 3d professionale (3d studio, rhinoceros, cinema4d)

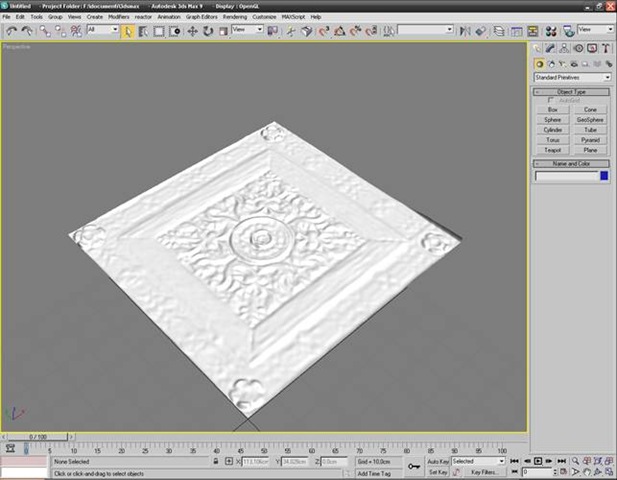

Io l’ho aperto con 3d studio
A questo punto continuo in archicad a creare una sorta di cassettonatura terminato il progetto in
archicad porterò il tutto in 3d studio, volendo avrei anche potuto prendere l’oggetto creato con
zsurf, aprirlo con 3d studio risalvarlo in 3ds ed importarlo in archicad convertendolo in oggetto
archicad, veramente ci ho anche provato, ma archicad digerisce molto male gli oggetti 3ds
complessi, speriamo questa cosa migliori per le prossime versioni di archicad

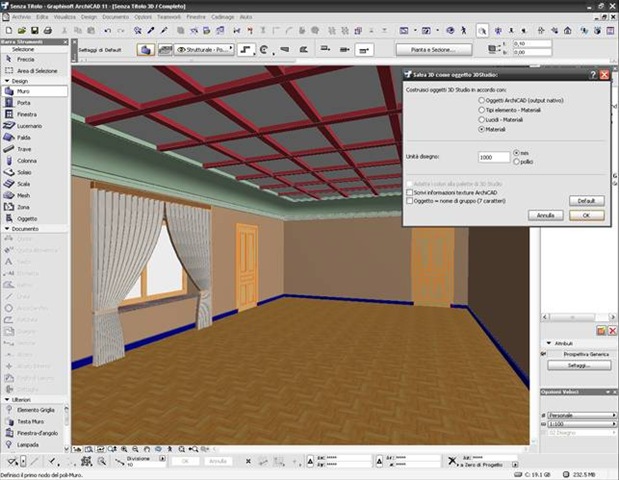

Come divevo dalla vista 3d passo il modello in 3d studio salvandolo come vedete in figura

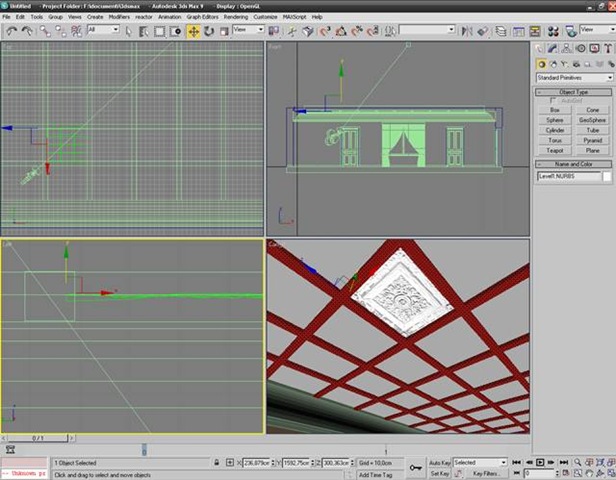

In 3d studio con il comando scala adatto ai miei riquadri l’oggetto importato

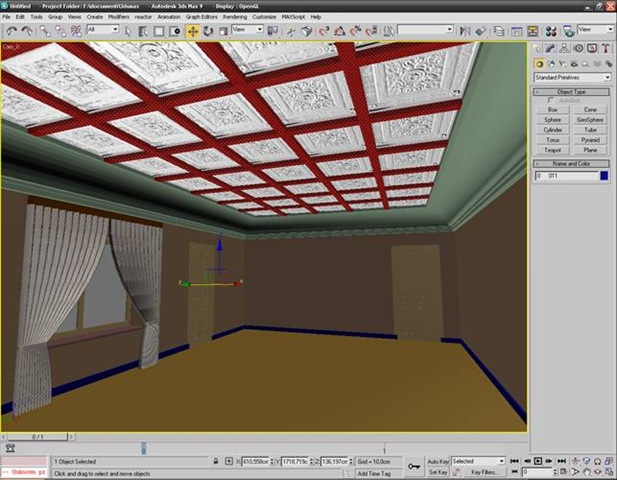

E lo copio a riempire tutto il soffitto
Ecco fatto!
