Quasi tutti i miei tutorial nascono dalle domande che mi fanno i lettori del mio blog antonio mi chiedeva come modellare senza perdere troppo tempo varie profilati con misure reali, fino alle vecchie versioni di archicad bastava scegliere la trave tra gli oggetti di libreria ed adattarla alla misura ricercata, adesso è ancora più facile.

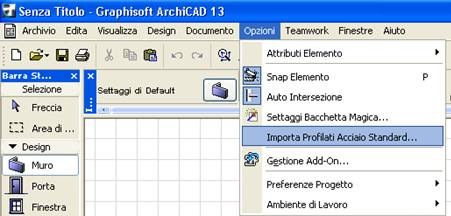

Nella versione 13 di archicad hanno aggiunto il comando importa profilati acciaio standard

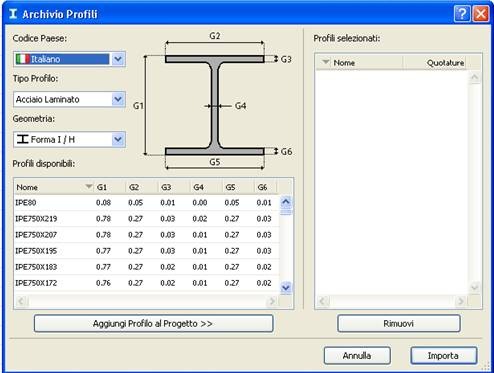

Aperto il pannello possiamo scegliere tra i più comuni profilati adottati addirittura in tutto il mondo (si sono davvero sprecati secondo me )

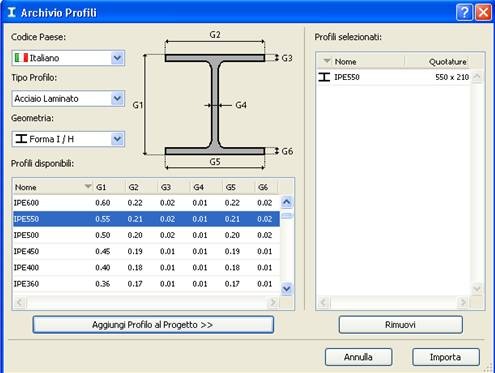

Scegliamo il nostro profilato, ad esempio IPE 500 selezioniamolo e premiamo aggiungi profilo al progetto
Per richiamare il profilo appena importato scegliamo lo strumento trave e attiviamo come forma i profili complessi indicati con il simbolo di trave a doppia t che vedete qua sotto

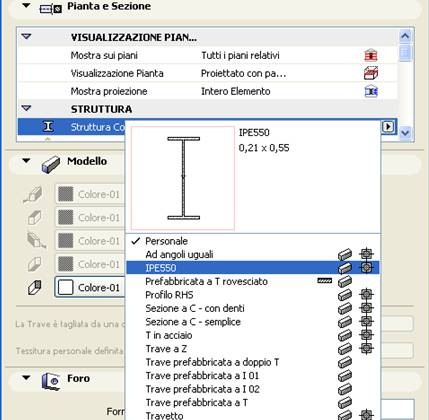

Fatto ciò nel menu struttura scegliamo profilo personale

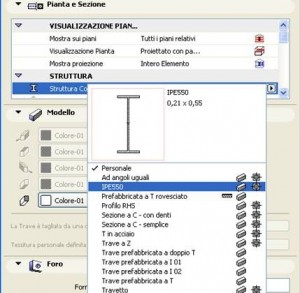

E nell’elenco troviamo anche la trave ipe500 che avevamo caricato

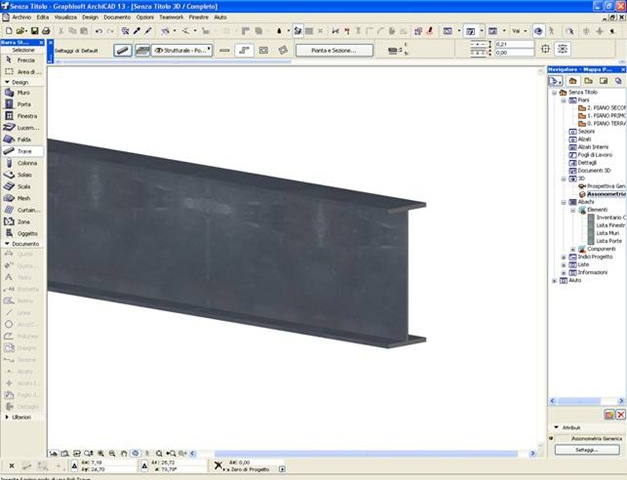

A questo punto tracciamo la nostra trave perfettamente in scala e dimensionata secondo le normative
