In questa esercitazione per arcview 3.2 vedremo un piccolo esempio della selezione per tema “select by theme”
questo è un esempio base fatto durante uno dei miei corsi per arcview 3.2 , l’esempio è molto semplice e rivolto a che è agli inizi con il programma

Simuliamo uno scenario reale di una piccola città

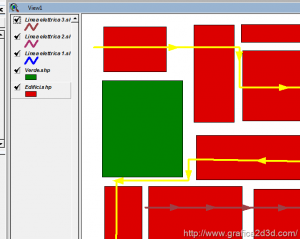

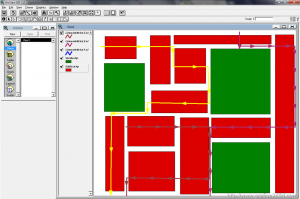

Nella view 1 vediamo un gruppo di edifici, sul territorio abbiamo 3 linee elettriche 1, 2, 3 che servono gli edifici indicati
Poniamo che per un guasto ad una centralina bisogna staccare l’elettricità alla linea 2 e bisogna avvisare i proprietari degli appartamenti interessati dalla linea
Con un GIS è semplicissimo avere l’elenco degli edifici serviti dalla linea 2 attraverso il select by theme (seleziona per tema)
Vediamo come fare
Come prima cosa selezioniamo il tema sul quale vogliamo fare la modifica, nel nostro caso il tema degli edifici

dal menù THEME –SELECT BY THEME

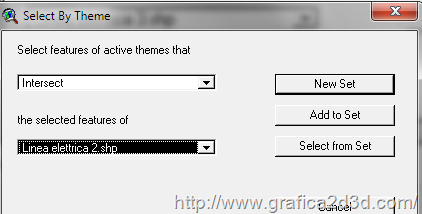

APRIAMO IL PANNELLO DI SELEZIONE PER TEMA

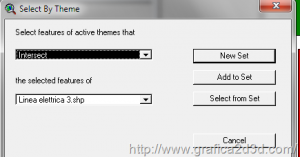

Nel pannello troviamo 2 campi
Nel primo indichiamo il criterio in base al quale si deve fare la selezione
Nel secondo campo il tema che bisogna confrontare con quello degli edifici

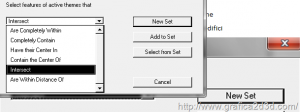

tra le modalita di selezione troviamo
are completely within (sono selezionati gli elementi del tema edifici che sono completamente all’interno del tema linea elettrica 2)
completely contain (sono selezionati gli elementi del tema edifici completamente contenuti nel tema linea elettrica 2)
have their center in (sono selezionati gli elementi del tema edifici che hanno il loro centro nel tema linea elettrica 2)
contain the center off (sono selezionati gli elementi del tema edifici che contengono il centro del tema linea elettrica 2)
intersect  (sono selezionati gli elementi del tema edifici che si intersecano nel tema linea elettrica 2)
are within distance of (sono selezionati gli elementi del tema edifici ad una certa distanza dal tema linea elettrica 2)

per il tema da selezionare mettiamo la linea elettrica 2 perchè è quella che ha subito il guasto
come modalità di selezione mettiamo intersect, cioè seleziona gli edifici che si intersecano con la linea 2

cliccando new set si selezionano gli edifici che si intersecano con la linea elettrica 2

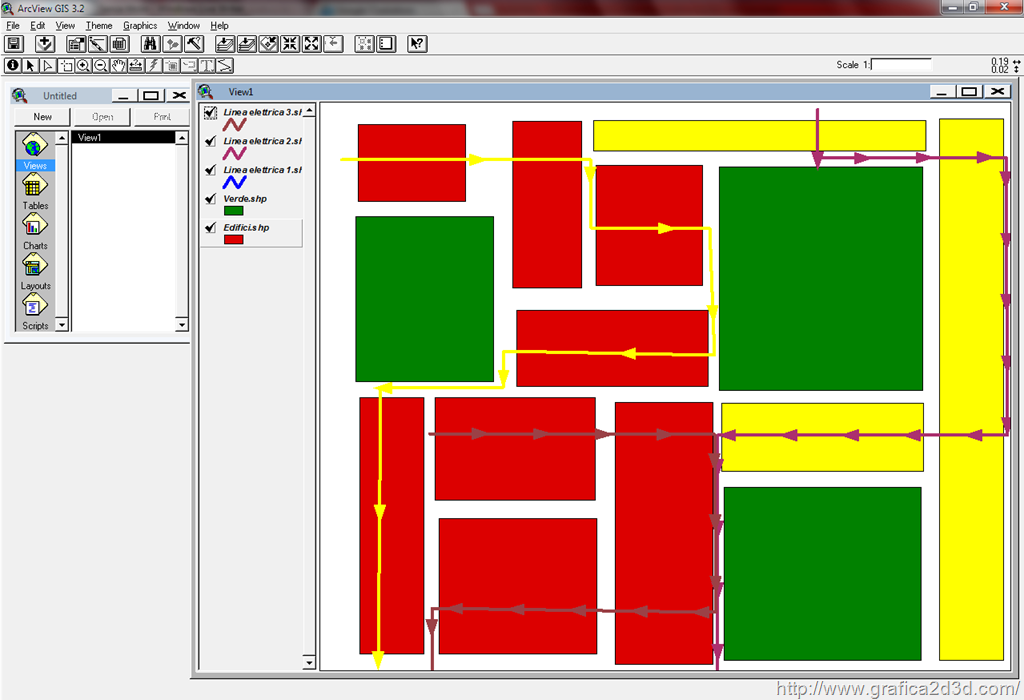

Gli edifici si selezionano e diventano gialli

aprendo la tabella relativa allo shapefile edifici vediamo quali sono gli indirizzi e i numeri di telefono delle persone interessate
Ovviamente per apprezzare le potenzialità dello strumento immaginiamo che invece di avere una decina di edifici come in questo caso avevamo una città con centinaia di edifici, in pochissimi secondi possiamo ottenere le nostre informazioni
