Tutorial modellazione sketchup e render vray padiglione Barcellona mies parte 3

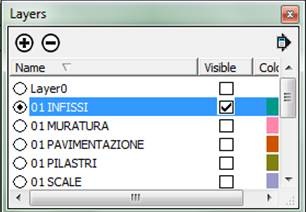

Passiamo ora alla realizzazione degli infissi, come fatto fin ora per gli altri oggetti 3d creiamo un layer apposito per ospitare gli infissi, ed ognuno di essi verrà raggruppato in un gruppo per evitare interferenze degli altri oggetti 3d vicini

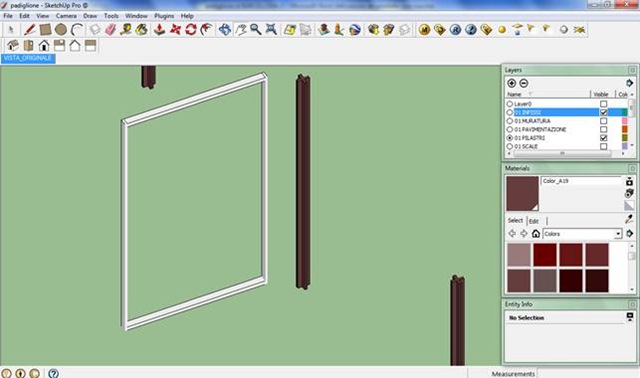

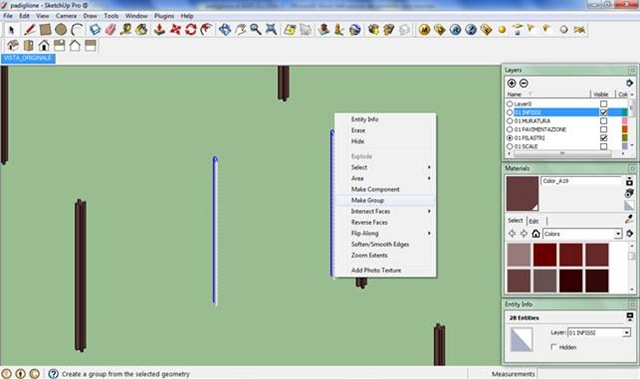

Creati i due montanti creiamo il gruppo

Ho lasciato i pilastri visibili per regolarmi con l’altezza dell’infisso

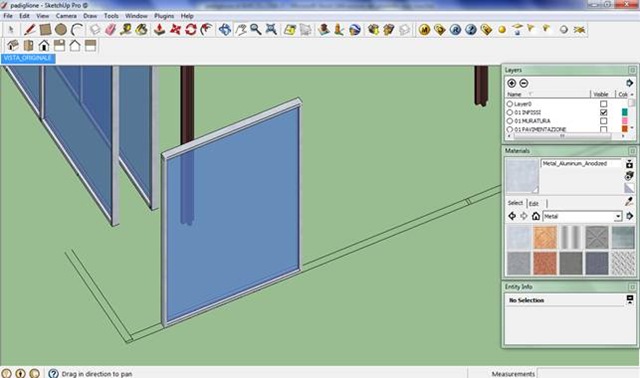

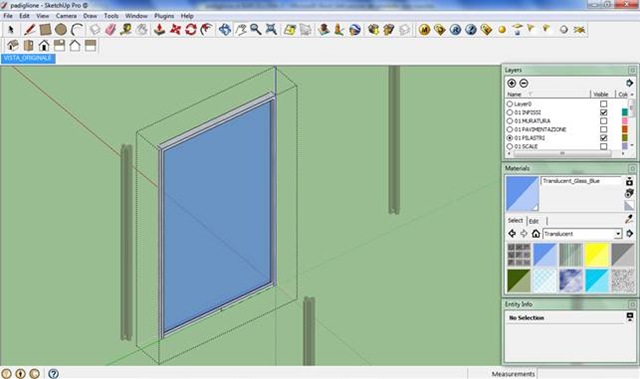

Per comodità ho anche assegnato un materiale trasparente per il vetro dell’infisso

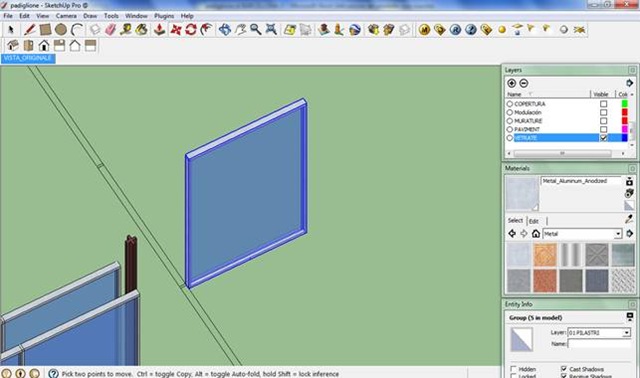

Ovviamente le altre vetrate le copieremo con il comando visto in precedenza
Approfittiamo nel copiare le vetrate nell’altro verso per vedere come funziona il tasto ruota

Ruota

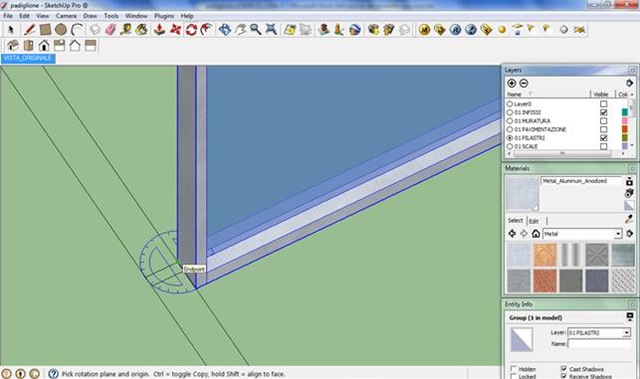

con l’oggetto selezionato attiviamo il comando ruota , clicchiamo nel punto di rotazione ponendo il cerchio graduato sul piano di rotazione

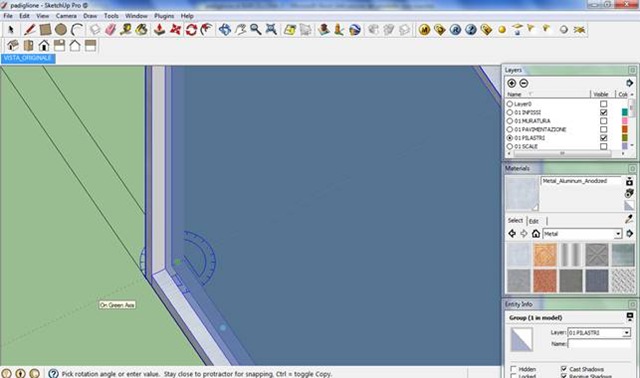

Definiamo l’angolo di rotazione cliccando prima sull’asse dell’oggetto non ruotato e poi sull’asse corretto dell’oggetto ruotato
visto che si trattava di una rotazione di 90 gradi molto semplice da eseguire, ho evitato di immettere numericamente il valore dell’angolo, per farlo bastava premere il tasto TAB e digitare il valore dell’angolo nel pannellino in basso a destra ANGLE

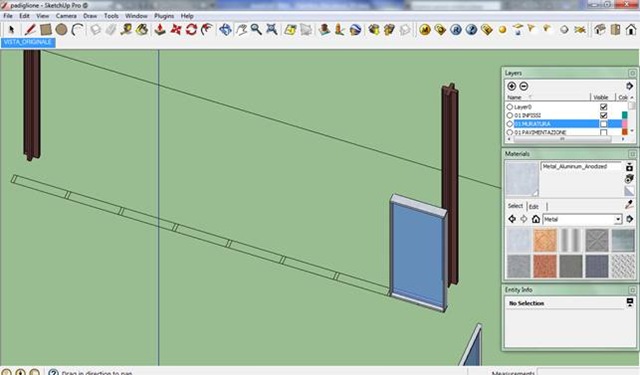

Ma abbiamo un altro problema, gli infissi su questo lato sono più grandi dei precedenti, come possiamo vedere dalla traccia del dwg

Abbiamo bisogno di scalare l’infisso, vediamo quindi il comando SCALE

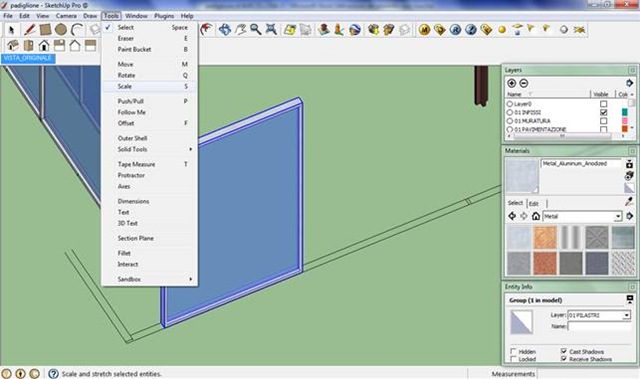

Selezioniamo l’infisso e dal menu TOOLS scegliamo SCALE, potevamo anche scegliere il tasto rapido da tastiera “s”

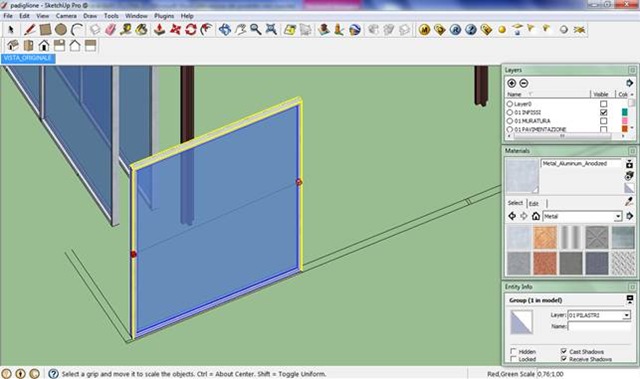

Stiriamo l’oggetto fino al raggiungimento del punto finale

In questa zona devo creare 7 infissi tutti identici, dopo aver posizionato il primo possiamo utilizzare la multi copia

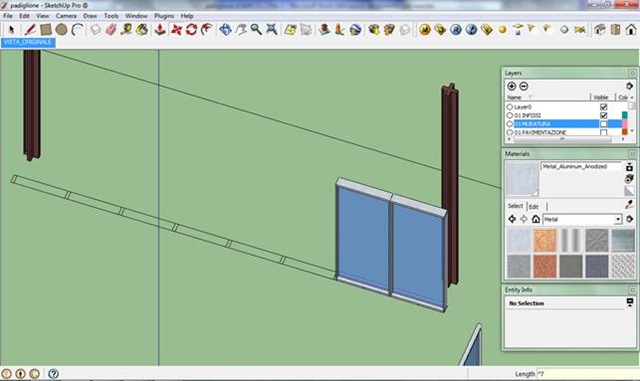

Copiamo il primo infisso come fatto in precedenza ovvero il tasto muovi con CTRL premuto, dopo aver fatto la prima copia, senza premere altri tasti digitiamo sulla tastiera * “numero copie” nel nostro esempio 7 copie quindi *7 e si creeranno 7 copie in sequenza dell’oggetto

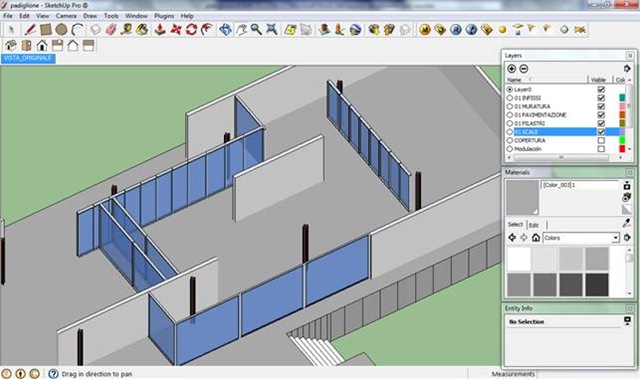

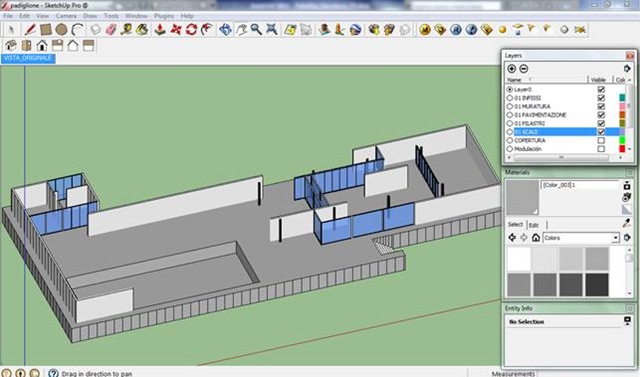

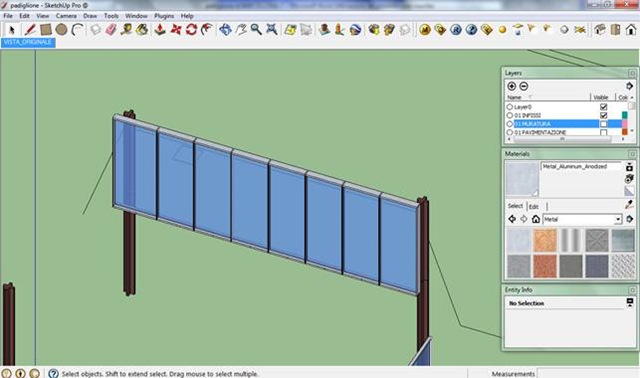

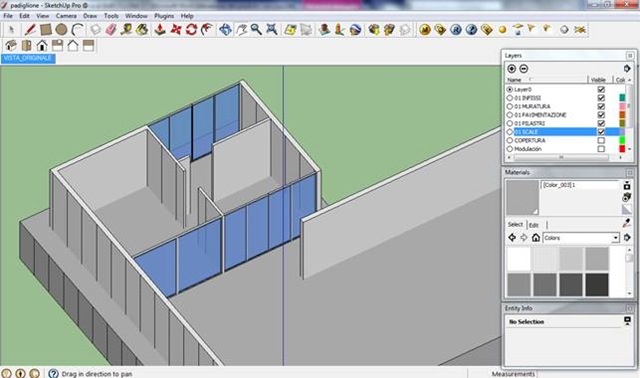

Copiando ruotando e scalando il primo infisso creato realizziamo tutti gli altri

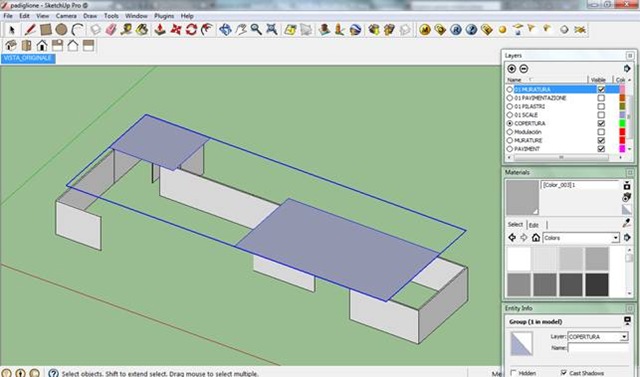

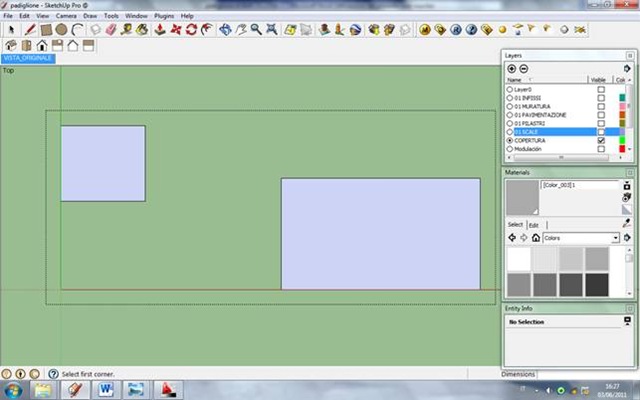

Infine andiamo a creare la copertura raggruppandola anch’essa in un gruppo

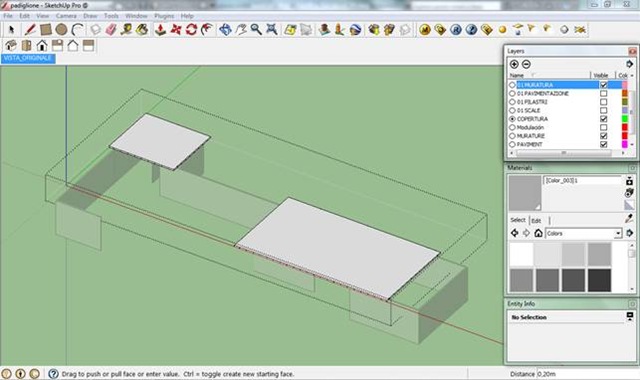

Estrudiamo il solaio di copertura di 20 cm


Creati i due montanti creiamo il gruppo

Ho lasciato i pilastri visibili per regolarmi con l’altezza dell’infisso

Per comodità ho anche assegnato un materiale trasparente per il vetro dell’infisso

Ovviamente le altre vetrate le copieremo con il comando visto in precedenza
Approfittiamo nel copiare le vetrate nell’altro verso per vedere come funziona il tasto ruota

Ruota


Definiamo l’angolo di rotazione cliccando prima sull’asse dell’oggetto non ruotato e poi sull’asse corretto dell’oggetto ruotato

visto che si trattava di una rotazione di 90 gradi molto semplice da eseguire, ho evitato di immettere numericamente il valore dell’angolo, per farlo bastava premere il tasto TAB e digitare il valore dell’angolo nel pannellino in basso a destra ANGLE

Ma abbiamo un altro problema, gli infissi su questo lato sono più grandi dei precedenti, come possiamo vedere dalla traccia del dwg

Abbiamo bisogno di scalare l’infisso, vediamo quindi il comando SCALE
Selezioniamo l’infisso e dal menu TOOLS scegliamo SCALE, potevamo anche scegliere il tasto rapido da tastiera “s”

Stiriamo l’oggetto fino al raggiungimento del punto finale

In questa zona devo creare 7 infissi tutti identici, dopo aver posizionato il primo possiamo utilizzare la multi copia

Copiamo il primo infisso come fatto in precedenza ovvero il tasto muovi con CTRL premuto, dopo aver fatto la prima copia, senza premere altri tasti digitiamo sulla tastiera * “numero copie” nel nostro esempio 7 copie quindi *7 e si creeranno 7 copie in sequenza dell’oggetto



Copiando ruotando e scalando il primo infisso creato realizziamo tutti gli altri



Infine andiamo a creare la copertura raggruppandola anch’essa in un gruppo


Estrudiamo il solaio di copertura di 20 cm
