Tutorial revit 2011 : creare un nuovo oggetto panchina parte 1

In questo tutorial vedremo come creare un oggetto con revit, ad esempio una panchina.
Per creare un oggetto di libreria in revit ho due modi, accedere alla creazione delle famiglie, o creare l’oggetto come modello locale, in questo tutorial lo creerò nel secondo modo.

Dal menù inserisci scelgo inserisci – componente – modello locale

Il pannello successivo ci chiede a che categoria appartiene l’oggetto, scegliamo arredo e confermiamo con ok

Prima di iniziare a disegnare in revit è fondamentale capire i piani di lavoro, normalmente ogni oggetto tridimensionale nasce da una base bidimensionale che poi diventa 3d, in programmi tipo autocad quando modelliamo non diamo tanta importanza al piano su cui creiamo le forme, infatti possiamo crearle su qualsiasi piano e facilmente ruotarle in 3d sul piano che ci interessa.
In revit invece ci conviene per creare dei piani appositi sui quali creare le forme bidimensionali, dalle quali trarre il 3d, vediamo con un esempio pratico, voglio iniziare a creare la seduta della mia panchina, che sarà a 40 cm da terra e avrà uno spessore di 10 cm.
Come prima cosa devo creare un piano di lavoro a 40 cm da terra, sul quale disegnerò il profilo della seduta.

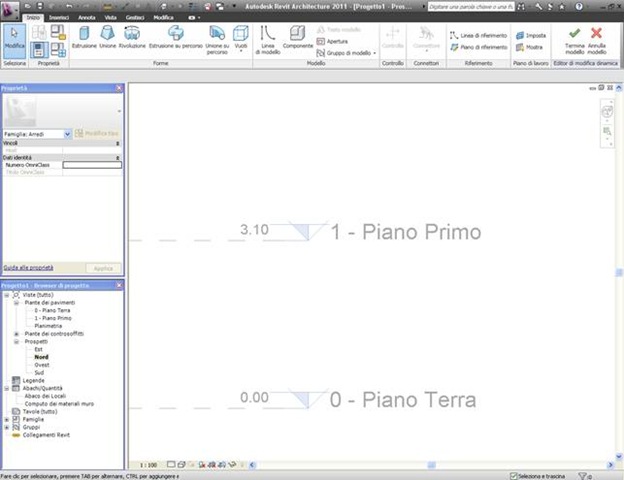

Per creare il piano dal browser di progetto vado in una vista di prospetto dove trovo i livelli piano terra e piano primo che revit crea di default

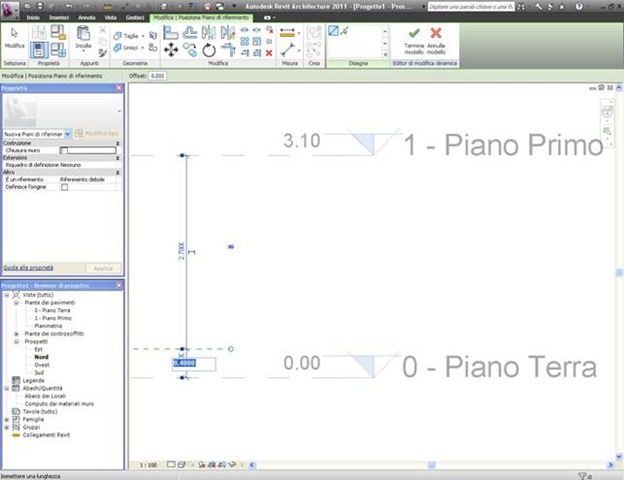

Clicco su piano di riferimento e traccio una linea per creare il nuovo piano

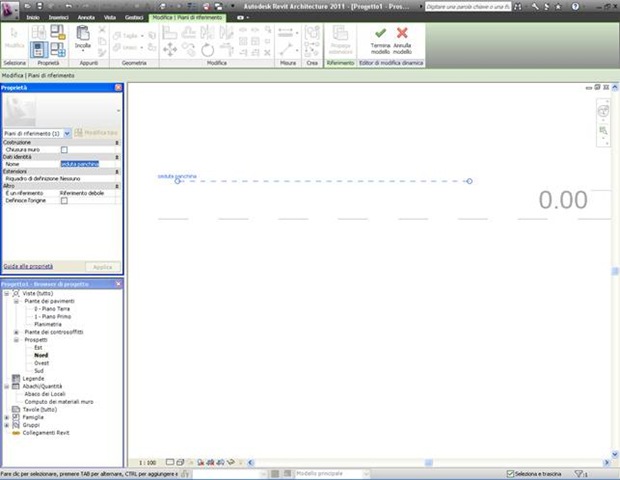

Cliccando sulle quote temporanee lo posiziono a 40 cm da terra. Quando creiamo un piano di lavoro è fondamentale dare un nome al piano, clicchiamo e nel pannello proprietà a sinistra nella casella nome scriviamo piano panchina

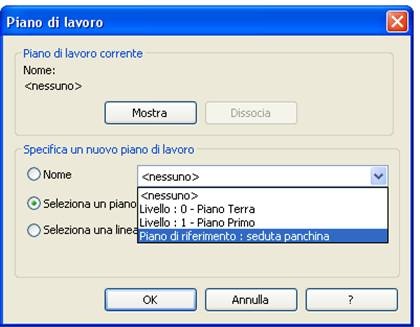

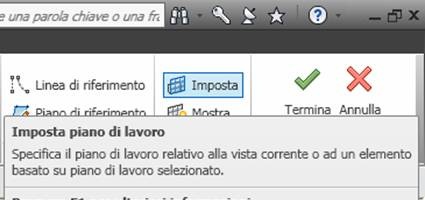

Dalla scheda inizio da imposta piano di lavoro scegliamo il piano su cui disegnare la seduta


scegliamo ovviamente il piano di riferimento creato prima

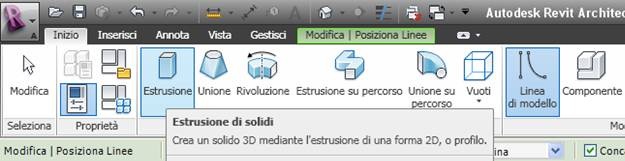

Andiamo nel pannello inizio dove troviamo gli strumenti per modellare in 3d

Estrusione, unione, rivoluzione, estrusione lungo un percorso, unione su percorso e vuoti.
Per creare la seduta della panchina ci serve disegnare il profilo nel piano panchina ed estruderla di 10 cm,

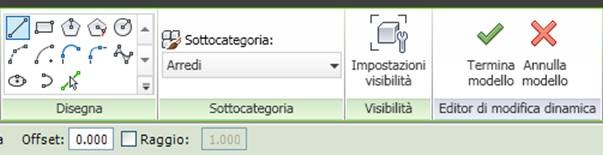

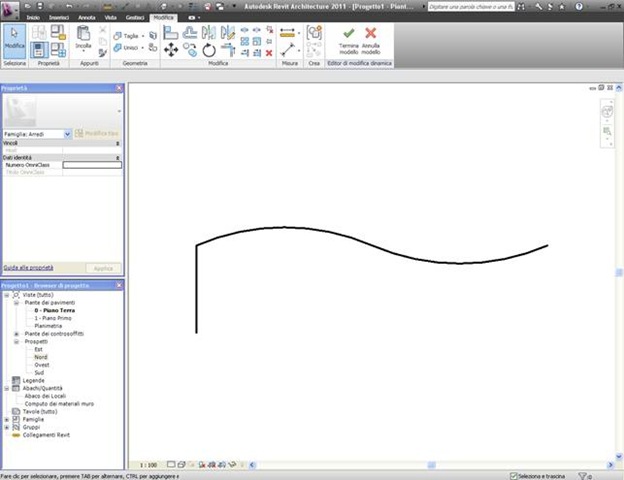

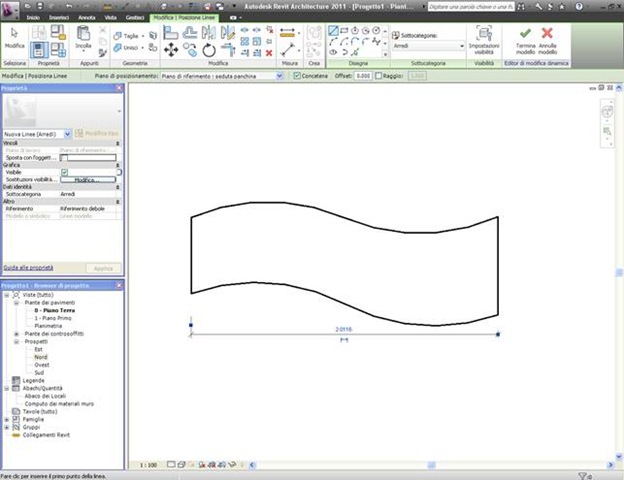

Con gli strumenti 2d creiamo la forma della seduta

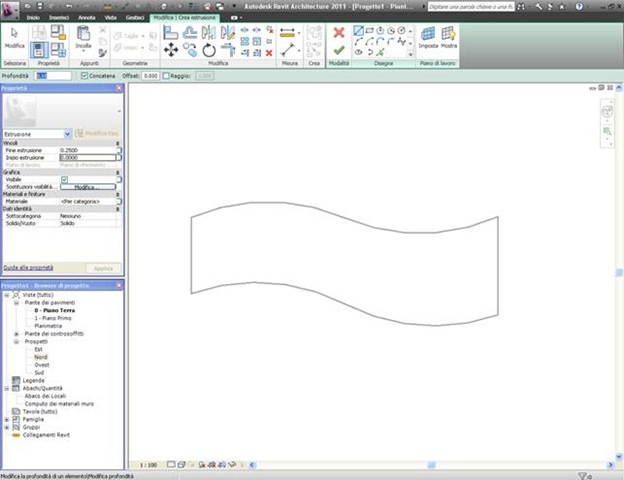

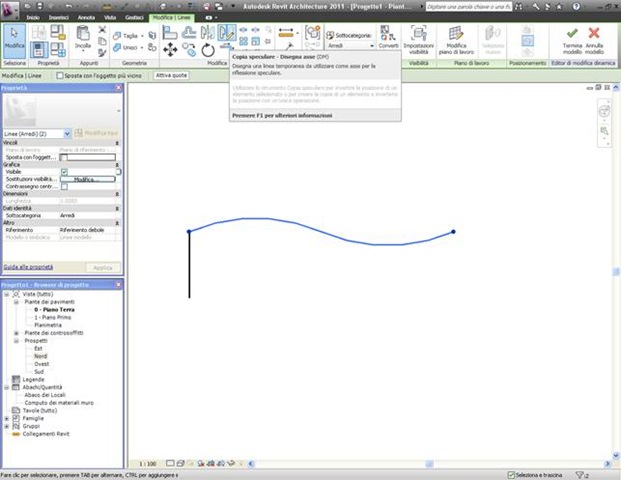

Con copia speculare creiamo una copia specchiata del profilo

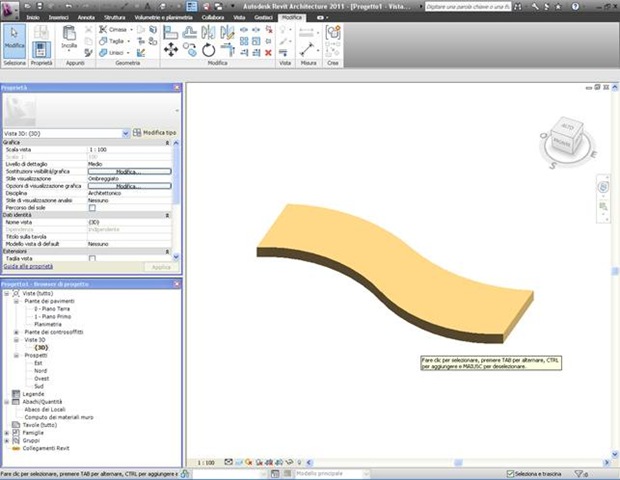

Nel pannello profondità impostiamo 0.10 ovvero 10 cm ed ecco la seduta della nostra panchina

nel prossimo tutorial vedremo come creare i piedi
