Tutorial revit 2011 : solaio con spessore variabile

In questo breve tutorial  ,volevo mostrarvi una simpatica funzione nella scheda struttura dei pavimenti che potrebbe risultare utile in alcuni casi particolari, ad esempio per collegare velocemente due solai a quote diverse

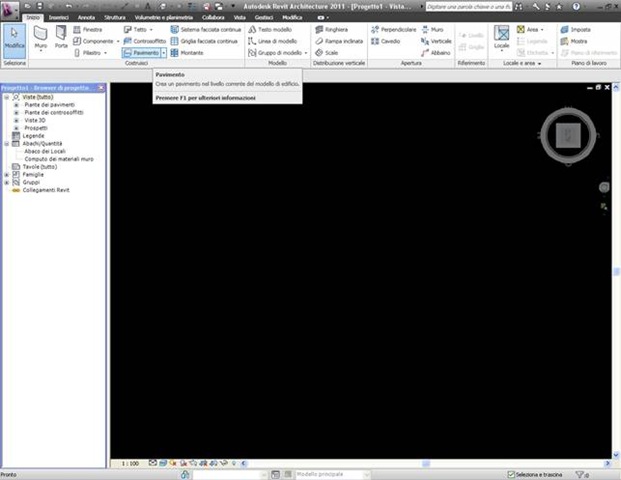

Dalla scheda inizio scegliamo pavimenti e creiamo un semplice pavimento rettangolare

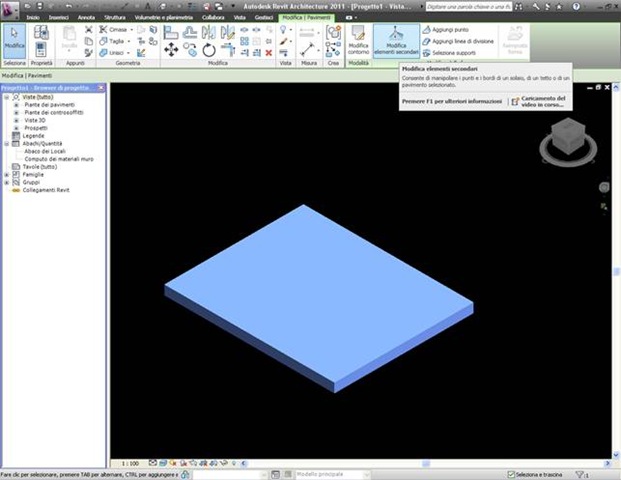

Dalla vista 3d selezionando il solaio scelgo MODIFICA ELEMENTI SECONDARI molto utile che consente di tirare letteralmente i vertici di un solaio elevandoli di quota

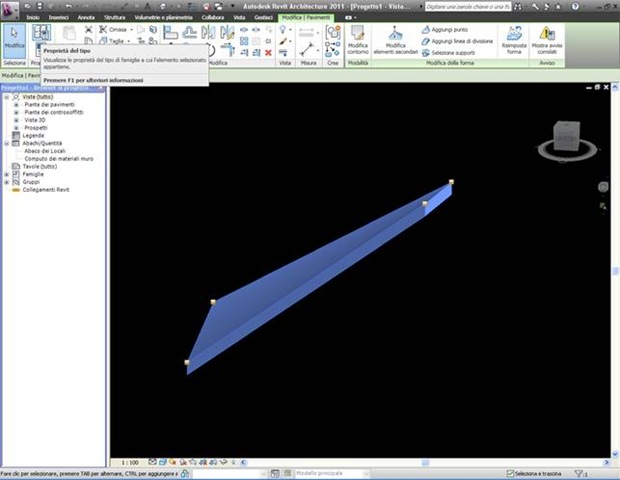

Il problema è che alzando i vertici del solaio sotto resta uno spazio vuoto, ma io volevo riempire quello spazio sotto, vediamo come fare

Sempre con il solaio selezionato scelgo modifica tipo e nel sotto pannello struttura clicco su modifica

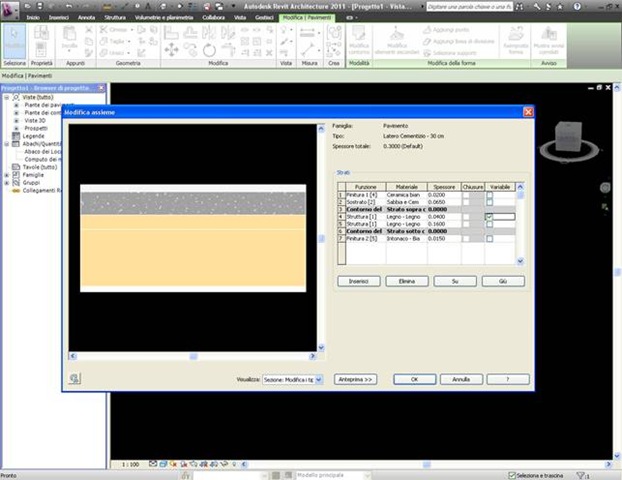

Nel pannello struttura spunto SPESSORE VARIABILE e chiudo tutto confermando con ok e applica i cambiamenti

Ecco il solaio riempito anche sotto
