Da admin In questo tutorial per revit vediamo cosa sono e come si realizzano le volumetrie di studio progetto
Le volumetrie servono a creare volumi di studio per le nostre architetture,un pò come si faceva un pò di tempo fa costruendo i plastici volumetrici, il bello è che una volta costruita la volumetria da questa è facilmente ottenibile il 3d.

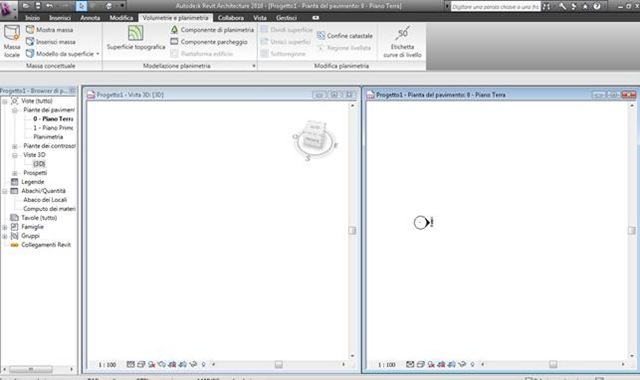

Per creare volumetrie andare nella scheda VOLUMETRIE E PLANIMETRIE
Clicchiamo su MASSA LOCALE e diamo un nome alla massa appena creata.

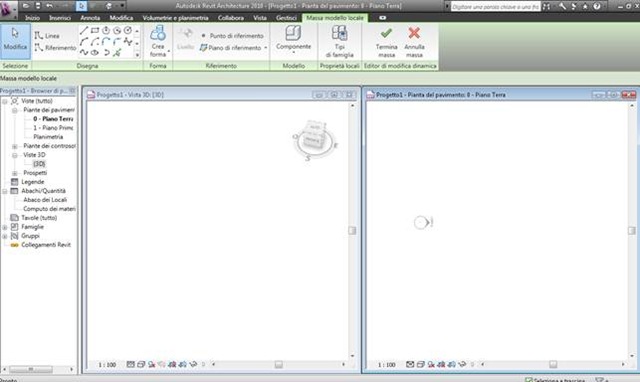

Come vediamo la scheda superiore si è automaticamente spostata nella sotto scheda MASSA MODELLO LOCALE.

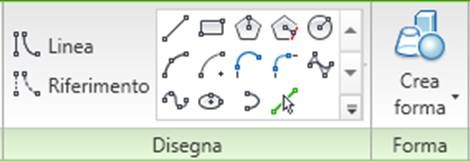

Ora attraverso gli strumenti 2d creiamo la forma della nostra volumetria.

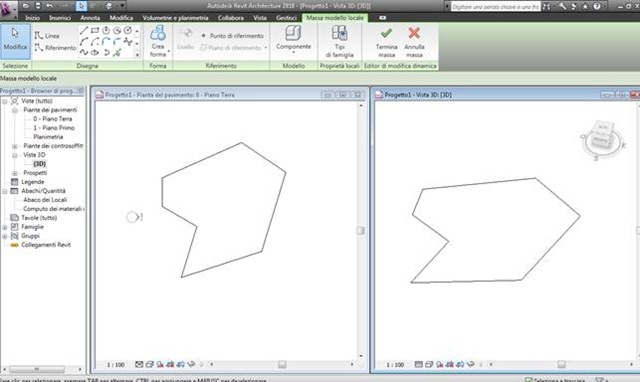

Dopo aver definito la forma con gli strumenti 2d.
Clicchiamo su CREA FORMA

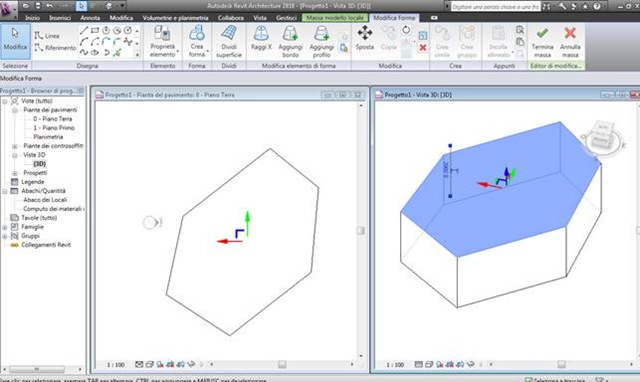

e scegliamo Forma con le linee della forma evidenziate e vediamo che le linee si estrudono

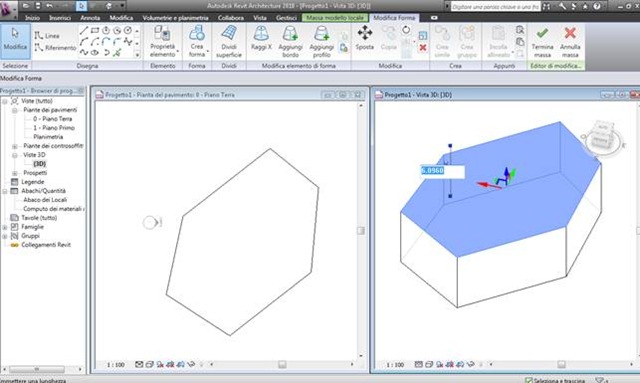

Cliccando sulla quota possiamo decidere l’altezza di estrusione
E concludiamo con TERMINA MASSA

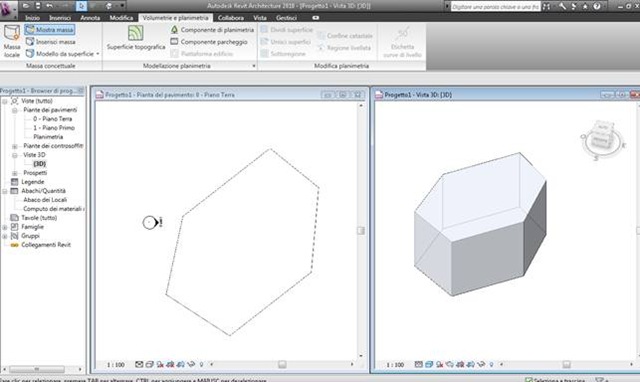

Ecco la volumetria dell’oggetto
Per modificare la volumetria nella sua forma selezioniamola e premiamo MODIFICA DINAMICA
Cosi facendo rientriamo nella finestra modifica volumetria
Oltre a poter modificare la forma possiamo

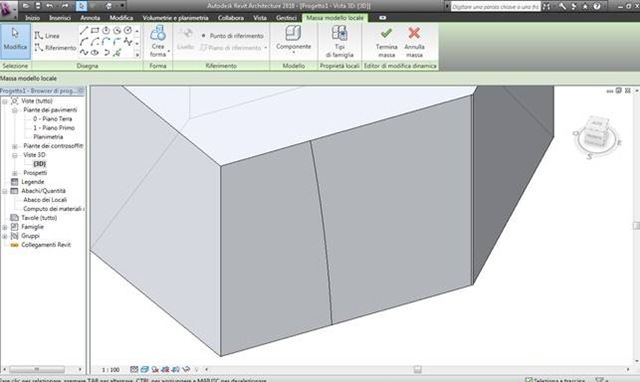

Con AGGIUNGI BORDO possiamo aggiungere una suddivisione su una delle facce della volumetria
Con AGGIUNGI PROFILO possiamo suddividere in piani orizzontali la volumetria
Con dividi superfici selezionando una faccia della volumetria
La facciata diventa una superficie
Possiamo scegliere il numero delle maglie U V

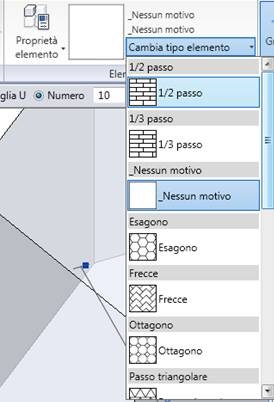

Possiamo anche scegliere una maglia diversa
