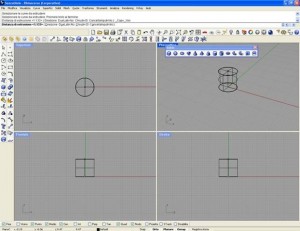

In questo tutorial vediamo la modellazione di un pistone con rhinoceros, si tratta di un tutorial abbastanza semplice adatto ai principianti, creiamo un cerchio ed estrudiamolo con l’apposito comando creando un cilindro
estrudi

Nella vista laterale creiamo una forma che andremo ad estrudere di una misura a piacere

Specchiamola con il comando specchio
con le operazioni booleane creiamo una sottrazione tra queste forme e il cilindro
nella vista di destra creiamo un arco alla base del cilindro e chiudiamolo in basso con una forma a piacere come in figura sotto, estrudiamo questa forma a e con le sottrazioni booleane come visto prima sottraiamo quest’altra parte

Intersechiamo il pistone con un cilindro orizzontale e sottraendolo con le booleane otteniamo il foro centrale

Con lo strumento offset curve ricaviamo le curve al centro della faccia inferiore del pistone

Le due curve che non poggiano sulla superficie le proiettiamo con curve da oggetti – proietta

Tagliamo e puliamo le intersezioni

Raggruppiamole con unisci ed estrudiamole creando un solido interno al cilindro che andiamo a svuotare con le booleane

Creiamo un bordo attorno al foro dove si aggancia la biella

Con il comando raccorda andiamo a raccordare gli spigoli vivi
