Da admin Tutorial solidworks : disegno ed estrusione di una piastra

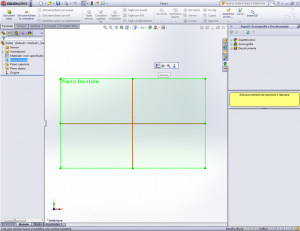

Vediamo come creare una semplice piastra con solidworks, entriamo nello schizzo del piano frontale, cliccando sull’icona schizzo che appare cliccando sul piano

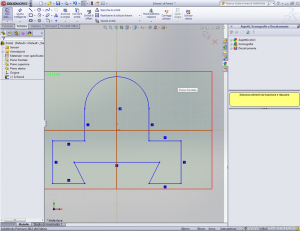

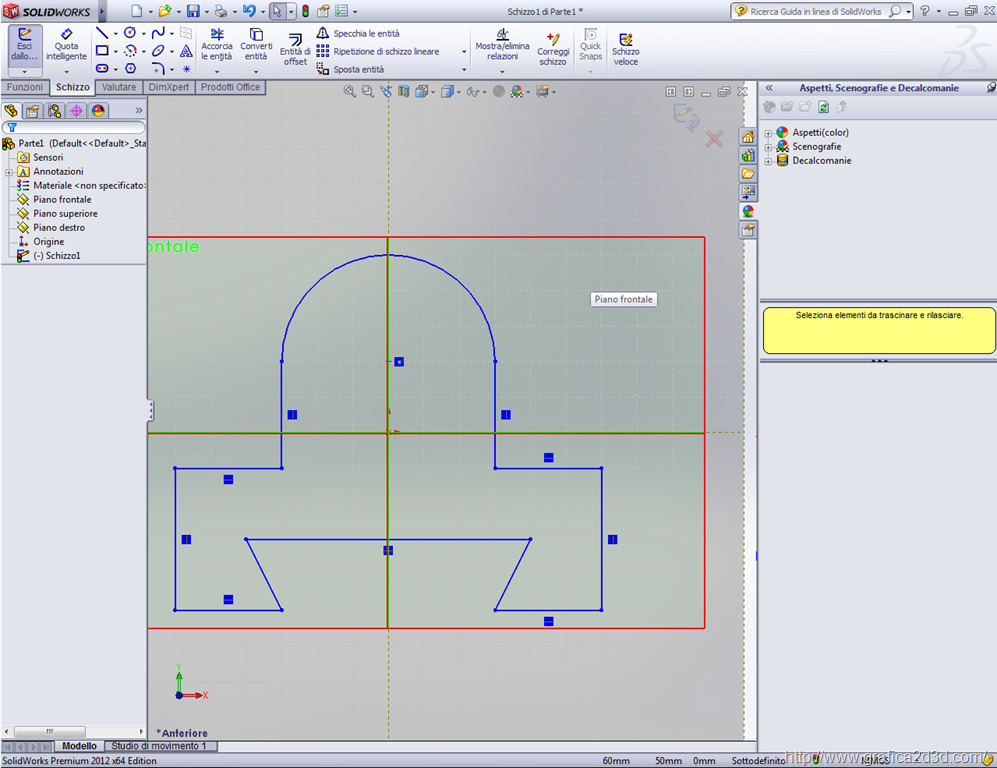

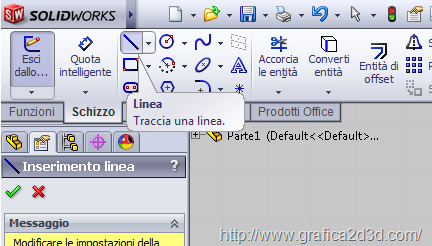

con lo strumento linea abbozziamo la forma della nostra piastra, inseriremo dopo le misure corrette attraverso le quote intelligenti

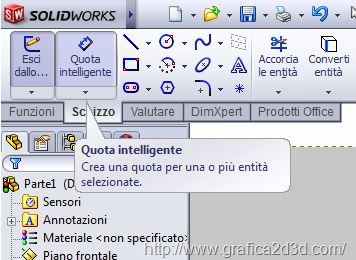

attraverso le quote intelligenti vado a quotare con le misure reali la mia piastra

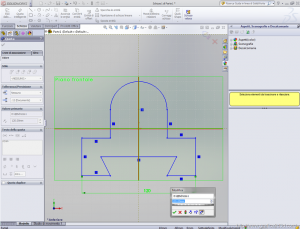

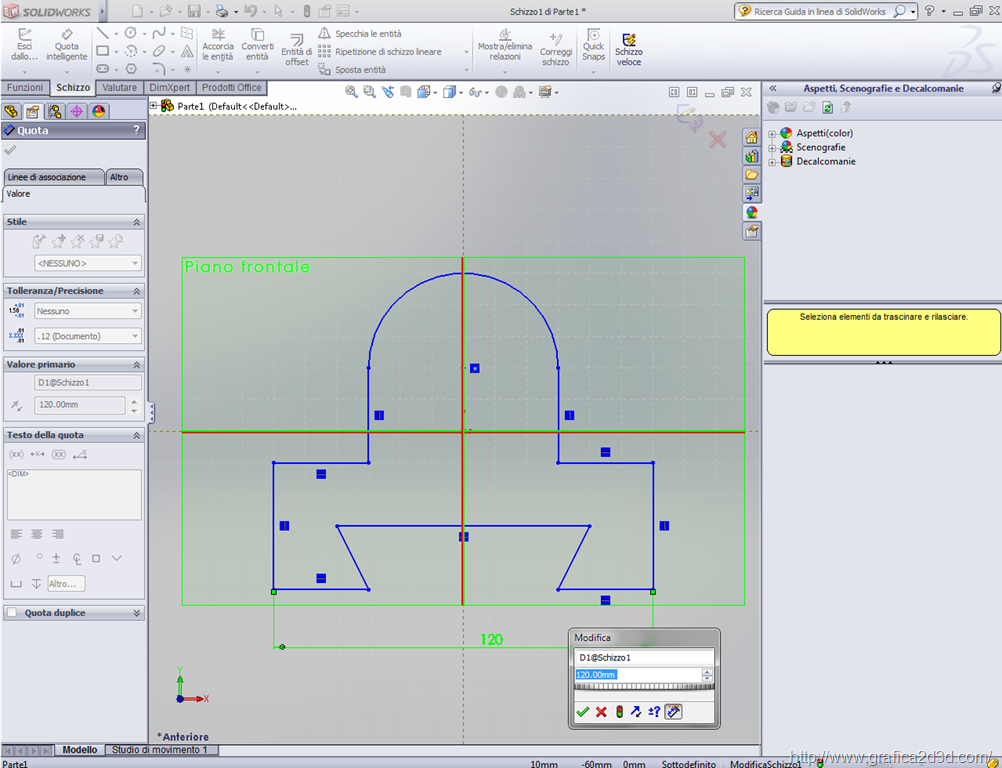

dopo aver inserito la quota intelligente, clicco sul numero della quota e nel pannello che si apre inserisco la misura corretta

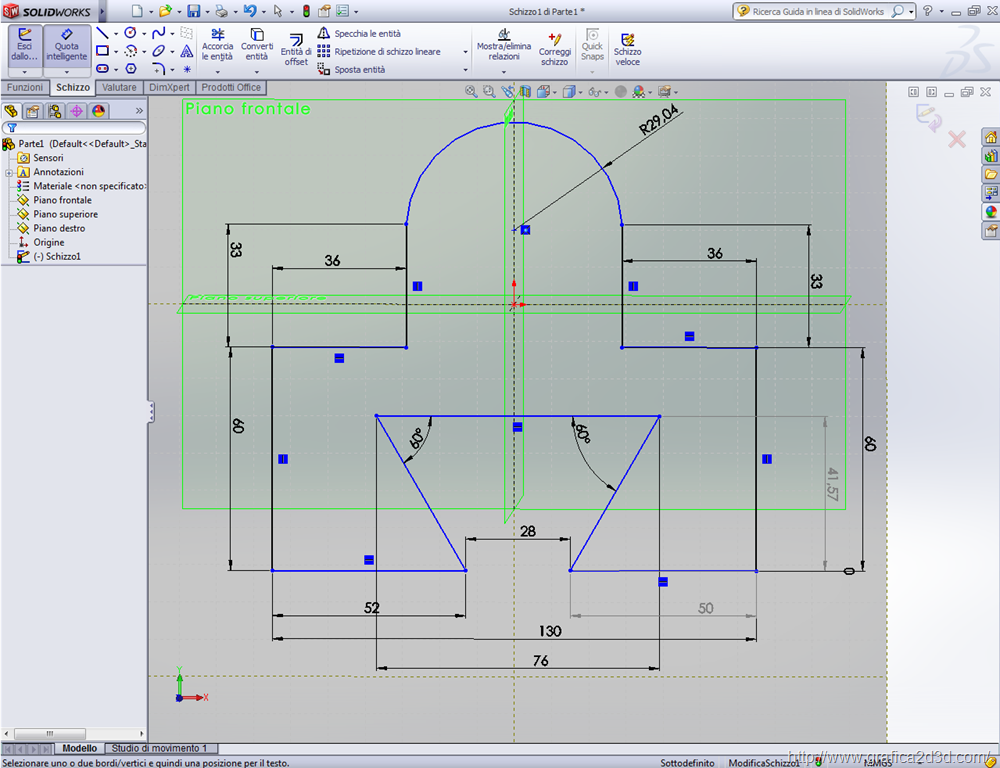

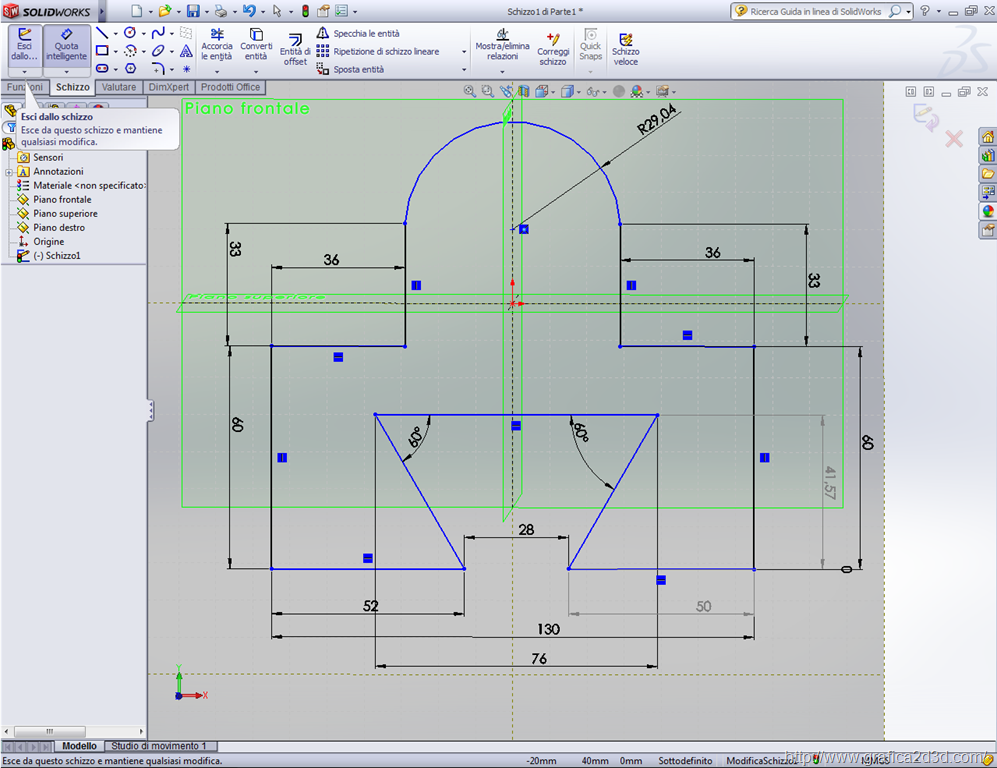

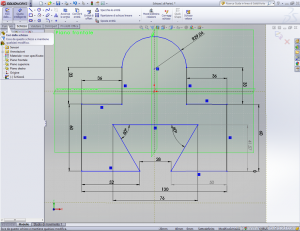

quotiamo la piastra come in figura
con esci dallo schizzo ritorniamo nell’ ambiente 3d

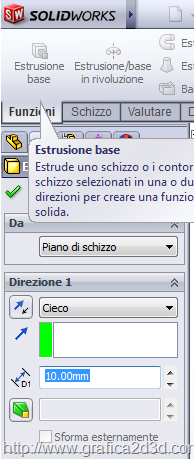

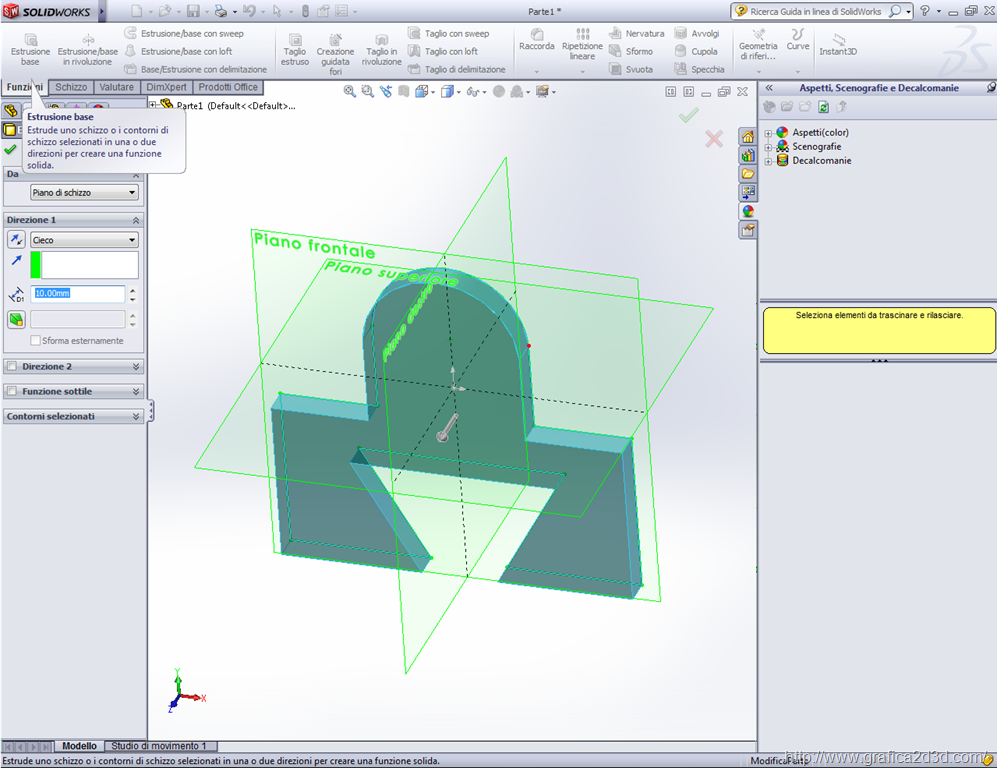

con estrusione base estrudiamo la piastra di 10 mm

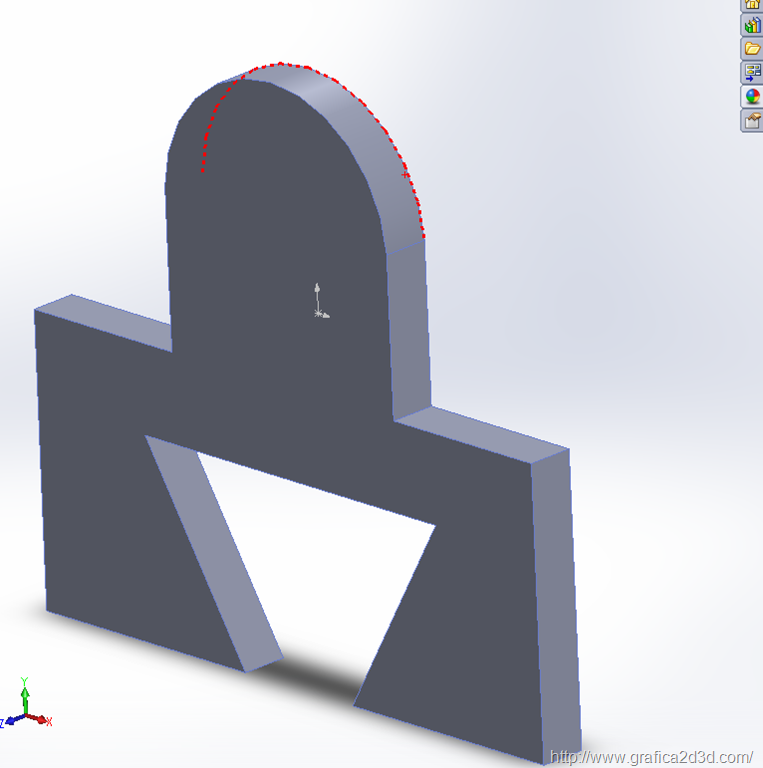

confermiamo con ok ed ecco la nostra piastra estrusa
